CNC बॉक्स और हाउसिंग पार्ट्स के लिए मशीनें

मशीनिंग बॉक्स और हाउसिंग पार्ट्स

गियरबॉक्स हाउसिंग, पंप केसिंग, स्पिंडल हाउसिंग और बेयरिंग पेडस्टल एक परिभाषित विशेषता साझा करते हैं: जिन विशेषताओं को संरेखित करना चाहिए वे अलग-अलग चेहरों पर हैं। एक दीवार पर लगे बोरिंग को विपरीत दीवार पर लगे बोर के साथ पंक्तिबद्ध करना होगा, और माउंटिंग फेस दोनों के लिए वर्गाकार होना चाहिए। एक बार जब किसी हिस्से को दोबारा स्थापित कर दिया जाता है, तो वह संबंध मशीन के बजाय फिक्सचर पर निर्भर करता है।

यह पृष्ठ बताता है कि आवास कार्य के लिए क्षैतिज और ऊर्ध्वाधर वास्तुकला के बीच चयन कैसे करें, बैच आकार के साथ पैलेट रणनीति कैसे बदलती है, और फिक्सचर डिज़ाइन करने से पहले क्या स्थापित करना है।

आवास एक सेटअप समस्या क्यों हैं?

चेहरों पर बोर संरेखण

दो बोर जो समाक्षीय होने चाहिए उन्हें या तो एक सेटअप में भाग अनुक्रमित के साथ मशीनीकृत किया जाता है, या दो सेटअप में भाग को स्थानांतरित करके मशीनीकृत किया जाता है। पहला मशीन के माध्यम से संरेखण को संरक्षित करता है; दूसरा इसे केवल सुरक्षित रखता है और साथ ही फिक्स्चर दोहराता है। बियरिंग बोर की एक जोड़ी वाले गियरबॉक्स के लिए, वह अंतर आमतौर पर संपूर्ण सहनशीलता बजट होता है।

डेटाम ट्रांसफर वह जगह है जहां त्रुटि प्रवेश करती है

प्रत्येक पुनर्स्थापन डेटाम को भाग से फिक्स्चर और वापस स्थानांतरित करता है। प्रत्येक स्थानांतरण त्रुटि जोड़ता है। प्रक्रिया मार्ग पर स्थानांतरणों की गणना यह देखने का एक त्वरित तरीका है कि क्या किसी भी मशीन पर चर्चा करने से पहले मार्ग ड्राइंग सहनशीलता को बरकरार रख सकता है या नहीं।

पतली दीवारें क्लैंप बल के तहत चलती हैं

मकान अक्सर झुकने में कठोर होते हैं लेकिन दीवार में लचीले होते हैं। एक असमर्थित दीवार पर क्लैम्प लगाने से बोर गोल से बाहर की ओर धकेलता है, और जब क्लैम्प छोड़ा जाता है तो वह भाग वापस उछल जाता है। बोर लाइन के पास सपोर्ट देना और दीवार के बजाय रिब पर क्लैंप लगाना आमतौर पर मशीन अपग्रेड से अधिक मूल्यवान है।

क्षैतिज या ऊर्ध्वाधर

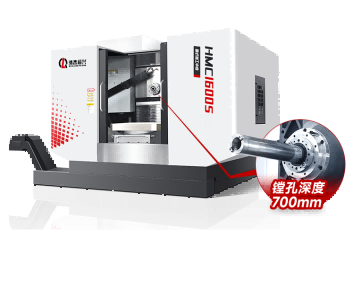

क्षैतिज मशीनिंग केंद्र

जब किसी आवास को चार या पांच सतहों की आवश्यकता होती है, तो एक रोटरी टेबल के साथ एक क्षैतिज मशीनिंग केंद्र सतहों के बीच के हिस्से को बिना छोड़े अनुक्रमित करता है। चिप्स काटने के क्षेत्र से दूर हो जाते हैं, जो कच्चे लोहे पर मायने रखता है जहां बारीकियां बोर में पैक की जाती हैं। अधिकांश गियरबॉक्स और पंप हाउसिंग कार्य के लिए यह सबसे छोटा और सबसे सटीक मार्ग है। क्षैतिज मशीनिंग केंद्र देखें।

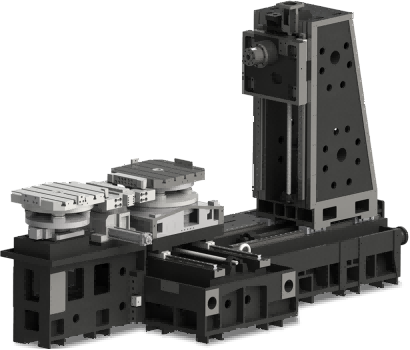

मल्टी-स्टेशन और पैलेट कॉन्फ़िगरेशन

एक बार जब बैच का आकार इतना बड़ा हो जाता है कि लोडिंग के दौरान स्पिंडल का निष्क्रिय समय महत्वपूर्ण हो जाता है, तो एक मल्टी-स्टेशन मशीन या पैलेट पूल अपने लिए भुगतान करता है। मल्टी-स्टेशन क्षैतिज मशीनिंग केंद्र कई भागों को एक साथ प्रक्रिया में रखता है।

ऊर्ध्वाधर मशीनिंग केंद्र

ऐसे आवास के लिए जो अनिवार्य रूप से एक तरफ खुला हुआ बॉक्स है, जिसमें खुले चेहरे पर मुख्य कार्य और किनारों पर मामूली काम होता है, एक इंडेक्सर के साथ एक ऊर्ध्वाधर मशीनिंग केंद्र किफायती है। सीमा उन चेहरों की संख्या है जिन पर सटीक कार्य की आवश्यकता है; पिछले दो या तीन वर्षों में, पुनः स्थिति निर्धारण की लागत मशीन की लागत से अधिक हो जाती है। ट्रेड-ऑफ मल्टी-फेस भागों के लिए लंबवत बनाम क्षैतिज मशीनिंग केंद्र और VMC बनाम HMC में निर्धारित किया गया है।

दो रेखाचित्रों से प्रारंभ करें

ड्राइंग समाप्त

बोर का व्यास और गहराई, बोर से बोर की दूरी, सतह का चौकोरपन, डेटम योजना और कौन सी सतह कार्यात्मक हैं। कार्यात्मक चेहरा वह है जिस पर फिक्स्चर का पता लगाना चाहिए, और यह हमेशा सबसे बड़ा चेहरा नहीं होता है।

रिक्त रेखांकन

कास्टिंग या वेल्डमेंट आयाम, स्टॉक भत्ता, ड्राफ्ट, कोर शिफ्ट सहनशीलता और उन चेहरों की स्थिति जिनका उपयोग स्थान के लिए किया जाएगा। कास्टिंग भिन्नता एक फिक्स्चर का एक सामान्य कारण है जो नमूने पर काम करता है और उत्पादन में विफल रहता है।

वो सवाल जो जवाब बदल देते हैं

सबसे बड़ा और सबसे गहरा बोर, चाहे बोर थ्रू हो या ब्लाइंड, बैच आकार और दोहराव आवृत्ति, बोर के अंदर आवश्यक सतह खत्म, और निरीक्षण विधि। प्लग गेज से जांचा गया बोर और सीएमएम पर जांचा गया बोर प्रक्रिया पर अलग-अलग मांग रखता है।

आवास कार्य के लिए प्रक्रिया नोट्स

कठोर, तनाव-मुक्त, ख़त्म

सामग्री को हटाने से कास्टिंग में अवशिष्ट तनाव निकल जाता है। तंग बोर संरेखण वाले आवास पर, रफिंग, एक तनाव-राहत विराम और फिर फिनिशिंग भाग स्वीकार किए जाने के बाद बोर को हिलने से रोकती है।

यदि संभव हो तो दोनों दीवारों पर एक ही दिशा से बोरिंग कराएं

एक पास में दोनों दीवारों के माध्यम से एक लाइन बोरिंग बार संरेखण प्रश्न को पूरी तरह से हटा देता है। इसके लिए पर्याप्त यात्रा वाली मशीन और स्पैन के लिए पर्याप्त लंबी बार की आवश्यकता होती है, जो एक मशीन विनिर्देश है, न कि टूलींग विवरण।

क्रॉस पैसेज को डिबुर करें

तेल गैलरी और क्रॉस ड्रिल बोरों को काटते हैं। चौराहे पर छोड़ी गई गड़गड़ाहट बाद में टूट जाती है और बेयरिंग को नुकसान पहुंचाती है। डिबुरिंग प्रक्रिया योजना में शामिल है और इसे पहुंच की आवश्यकता है, जो एक मशीन के लिए एक और तर्क है जो कई दिशाओं से चौराहे तक पहुंच सकती है।
