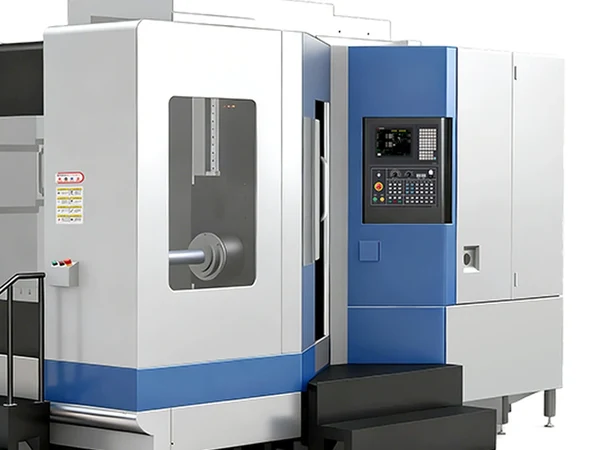

वीएमसी बनाम एचएमसी: कैसे चुनें, और कैसे खरीदें

वीएमसी या एचएमसी किसी दुकान द्वारा लिए जाने वाले पहले निर्णयों में से एक है, और यह आमतौर पर खराब तरीके से लिया जाता है। दोनों मशीनें अलग-अलग कार्यों के लिए बनाई गई हैं, और गलत मशीन बाद में निष्क्रिय स्पिंडल या सेटअप के रूप में दिखाई देती है जो कभी खत्म नहीं होती है। यह मार्गदर्शिका दोनों को एक साथ रखती है और फिर प्रश्न को एक कदम आगे ले जाती है: जब आप एक खरीद रहे हों तो क्या देखना चाहिए, और एक ऐसी मशीन को क्या अलग करता है जो पांच साल में भी अपनी ज्यामिति बनाए रखेगी उस मशीन से जो ऐसा नहीं करेगी।

▶वीडियो

वर्टिकल मशीनिंग सेंटर क्या है?

एक ऊर्ध्वाधर मशीनिंग केंद्र में स्पिंडल मेज के ऊपर नीचे की ओर होता है। उपकरण ऊपर से वर्कपीस को इंगित करता है, जो इसे फ्लैट प्लेट्स, डाइज़, मोल्ड्स, ब्रैकेट्स और किसी भी चीज़ के लिए प्राकृतिक विकल्प बनाता है जिसमें एक दिशा से फेस मिलिंग, ड्रिलिंग और टैपिंग की आवश्यकता होती है। वीएमसी स्थापित करना आसान है, लागत कम है और लगभग हर ऑपरेटर इससे परिचित है।

क्योंकि स्पिंडल ऊपर से नीचे आता है, VMC को लोड करना और देखना आसान होता है। एक ऑपरेटर कट को देख सकता है और बिना किसी परेशानी के हिस्से तक पहुंच सकता है, जो इसे उस दुकान के लिए एक बहुत ही सुलभ मशीन बनाता है जो अपनी मशीनिंग शुरू कर रही है या एक नौकरी की दुकान जो भागों का विस्तृत मिश्रण चला रही है।

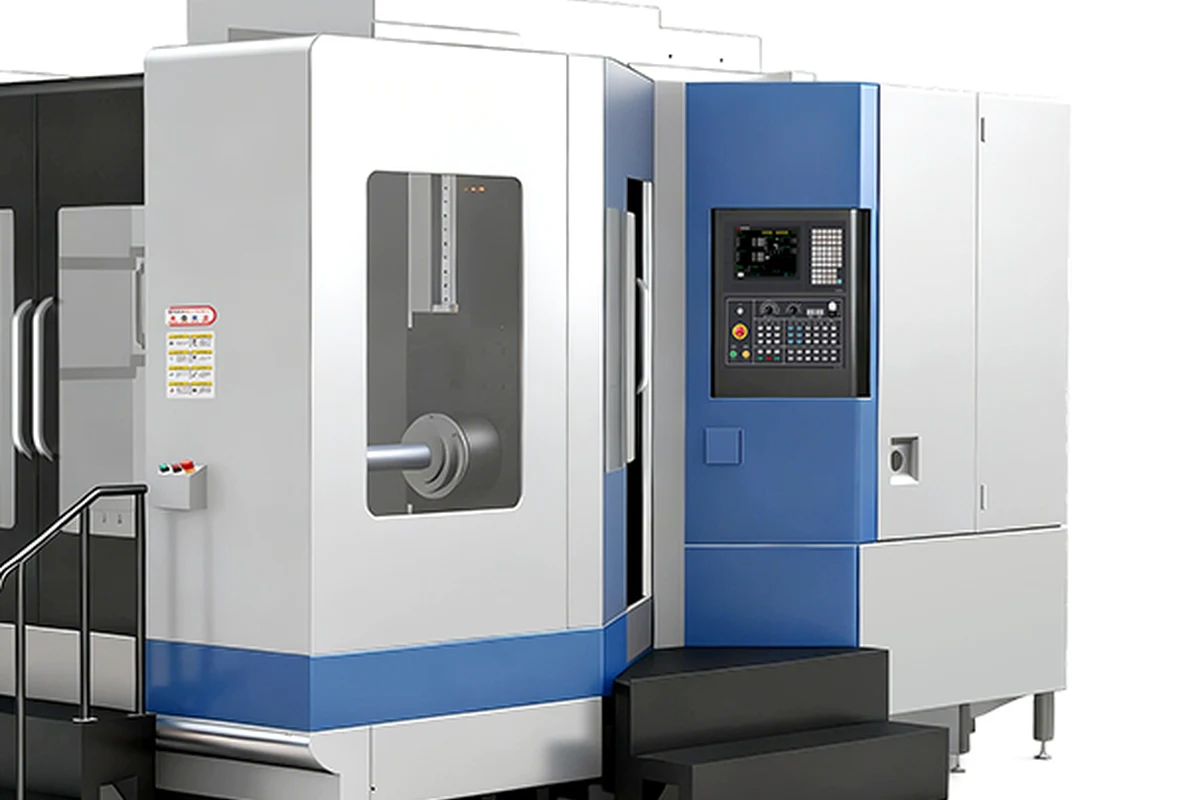

क्षैतिज मशीनिंग केंद्र क्या है?

एक क्षैतिज मशीनिंग केंद्र में धुरी मेज के समानांतर होती है, इसलिए उपकरण किनारे से अंदर आता है। चिप्स कटे हुए हिस्से पर जमा होने के बजाय दूर गिर जाते हैं, जिससे गहरी जेब, गहरे छेद और भारी कटौती में मदद मिलती है। वर्कपीस एक बॉक्स, मैनिफोल्ड या एक कास्टिंग हो सकता है जिसके लिए कई पक्षों पर काम करने की आवश्यकता होती है।

एचएमसी की वास्तविक ताकत यह है कि वर्कपीस को अनुक्रमित किया जा सकता है। पैलेट सिस्टम या रोटरी टेबल के साथ, मशीन भाग को घुमाती है ताकि स्पिंडल एक बार में कई चेहरों तक पहुंच जाए। यही चीज़ एचएमसी को बार-बार काम करने पर उत्पादक बनाती है - यह स्पिंडल को काटती रहती है जबकि ऑपरेटर अगले हिस्से को मशीन के बाहर पैलेट पर लोड करता है।

दोनों कैसे भिन्न हैं

स्पिंडल ओरिएंटेशन लगभग हर दूसरे अंतर को संचालित करता है। एक VMC एक क्षैतिज सतह पर काम करता है। एक एचएमसी एक ऐसे हिस्से में बग़ल में काम करती है जिसे घुमाया जा सकता है। वह एकल परिवर्तन चिप समाशोधन, एक सेटअप कितने चेहरों तक पहुंच सकता है, और मशीन की लागत तय करता है।

• एक वीएमसी फ्लैट वर्क, डाइज़, मोल्ड्स और वन-ऑफ़ के लिए उपयुक्त है।
• एक एचएमसी मात्रा में बक्से, मैनिफोल्ड और मल्टी-फेस कास्टिंग के लिए उपयुक्त है।
• VMC स्थापित करना आमतौर पर सस्ता और तेज़ होता है।
• एक एचएमसी की लागत अधिक होती है लेकिन भागों के दोहराए जाने पर यह अधिक उत्पादक होता है।
• एक वीएमसी प्रति सेटअप एक चेहरे तक पहुंचती है; एक एचएमसी पुन: क्लैंपिंग के बिना कई तक पहुंचती है।

जहां एक वीएमसी जीतती है

जॉब शॉप के लिए वर्टिकल मशीनिंग सेंटर अधिक बहुमुखी विकल्प है। यदि काम ज्यादातर सपाट आकार, डाई, सांचे और ब्रैकेट का है, तो वीएमसी इसे अच्छी तरह से कवर करती है। इसे प्रोग्राम करना आसान है, सेटअप करना आसान है और ऑपरेटर के लिए सीखना आसान है। टूलरूम कार्य और वन-ऑफ़ के लिए, VMC तैयार भाग तक पहुंचने का सबसे तेज़ तरीका है।

यदि आप नहीं जानते कि अगले महीने कौन सी दुकान चलेगी, तो वीएमसी सुरक्षित विकल्प है। यह एक छोटी सी दुकान द्वारा बनाई जाने वाली लगभग हर चीज़ को मशीन में बदल देगा, और इसे उपयोगी होने के लिए पैलेट सिस्टम या रोटरी अक्ष की आवश्यकता नहीं है।

जहां एक एचएमसी जीतती है

एक क्षैतिज मशीनिंग केंद्र अपनी लागत अर्जित करता है जब आप मशीन में कई चेहरों पर विशेषताओं वाले भागों को दोहराते हैं। पैलेट सिस्टम एक हिस्से को काटने देता है जबकि ऑपरेटर अगले हिस्से को लोड करता है, इसलिए स्पिंडल इंतजार नहीं कर रहा है। रोटरी इंडेक्स एक सेटअप को कई पक्षों को कवर करने देता है, जो हैंडलिंग समय और इसके साथ आने वाली त्रुटि को हटा देता है।

यदि कोई भाग एक बॉक्स, एक आवास या एक मैनिफोल्ड है जिसमें तीन या चार तरफ काम करने की आवश्यकता होती है, तो एचएमसी इसे वीएमसी की तुलना में कम सेटअप में करता है। बार-बार दोहराने पर वह अंतर छोटा नहीं है; यह उस मशीन के बीच का अंतर है जो स्वयं के लिए भुगतान करती है और उस मशीन के बीच जो भुगतान नहीं करती है।

ट्रेड-ऑफ़ जो वास्तव में मायने रखता है

इसमें से अधिकांश को दो आंकड़े तय करते हैं, और कोई भी उस रूप में ब्रोशर पर दिखाई नहीं देता है जो मायने रखता है।

पहला है प्रति भाग समय को संभालना। संचालन के बीच किसी हिस्से को क्लैंप करने, अनक्लैंप करने, स्थानांतरित करने, पुन: निर्धारित करने और निरीक्षण करने में लगने वाले समय को जोड़ें और उसकी तुलना काटने के समय से करें। जहां हैंडलिंग कुल का एक बड़ा हिस्सा है, एक फूस और एक रोटरी टेबल के साथ एक एचएमसी इसमें से अधिकांश को हटा देता है। जहां भाग सरल होने के कारण हैंडलिंग छोटी है, वहां वीएमसी वही काम करने वाली सस्ती मशीन है।

दूसरा काम करने वाले पक्षों की संख्या है। एक चेहरा, या दो विपरीत चेहरे, वीएमसी क्षेत्र है। एक ही हिस्से पर तीन या चार भुजाएं, या एक बोर पैटर्न जो समकोण पर चेहरों से संबंधित होता है, वह जगह है जहां एचएमसी का अनुक्रमण एक सुविधा बनना बंद कर देता है और भाग के सटीक होने का कारण बनना शुरू हो जाता है।

मल्टी-फेस पार्ट्स के लिए मशीन चुनना

जब भाग में कई पक्षों पर काम होता है, तो कुछ प्रश्न विनिर्देश को शीघ्रता से सुलझा लेते हैं।

कितने चेहरों पर विशेषताएं हैं, और क्या वे एक-दूसरे के समकोण पर हैं? चार चेहरों वाला एक हिस्सा दो या चार फिक्स्चर वाले समाधि स्थल पर फिट बैठता है, इसलिए मशीन प्रत्येक को बारी-बारी से अनुक्रमित करती है। भाग कितना भारी और कितना बड़ा है? फूस और रोटरी टेबल को इसे ले जाना होगा और इसे सटीक रूप से अनुक्रमित करना होगा, और लोड रेटिंग भाग और स्थिरता को एक साथ कवर करती है। और प्रति माह कितने भाग? एक निश्चित मात्रा के नीचे, पैलेट सिस्टम के लिए सेटअप समय को पुनर्प्राप्त करना कठिन होता है और चौथी धुरी वाला वीएमसी बेहतर खरीद हो सकता है।

यदि आप भागों के एक विशिष्ट परिवार के विरुद्ध दो मशीनों का वजन कर रहे हैं, तो वर्टिकल बनाम क्षैतिज मशीनिंग सेंटर: मल्टी-फेस पार्ट्स निर्णय को आगे बढ़ाता है, और बॉक्स और हाउसिंग पार्ट्स के लिए मशीनिंग सेंटर कैसे चुनें हाउसिंग मामले के माध्यम से विस्तार से काम करता है।

क्षैतिज मशीनिंग केंद्र खरीदते समय क्या देखना चाहिए

एचएमसी खरीदना वीएमसी खरीदने की तुलना में एक बड़ी प्रतिबद्धता है, इसलिए पूछने लायक प्रश्न बदल जाते हैं। एक एचएमसी अपने जीवन का अधिकांश हिस्सा उन हिस्सों में भारी, बाधित भार को काटने में बिताती है जो उनके बीच अनुक्रमित हो जाते हैं, इसलिए संरचना और पोजिशनिंग सिस्टम अधिक बोझ उठाते हैं।

संरचना से प्रारंभ करें. बॉक्स तरीके से चौड़ी, भारी कास्टिंग भारी कटिंग के लिए उपयुक्त होती है और नमी देती है जो एक बड़े चेहरे को सपाट रखती है। रैखिक दिशानिर्देश स्थिति के लिए तेज़ होते हैं और कई छोटी चालों वाले चक्रों के लिए बेहतर होते हैं। एक क्षैतिज मशीन पर स्तंभ सिर को भाग के ऊपर ले जाता है, इसलिए स्तंभ की कठोरता और जिस तरह से सिर को सहारा दिया जाता है वह यह तय करता है कि मशीन पूर्ण विस्तार पर कैसे व्यवहार करेगी।

फिर फूस और रोटरी टेबल। तालिका की अनुक्रमण सटीकता और पुनरावृत्ति के बारे में पूछें, क्योंकि प्रत्येक भाग का प्रत्येक पहलू इससे पता चलता है। पूछें कि फूस कैसे स्थित है और क्लैंप किया गया है, क्योंकि एक फूस जो स्वैप होने पर अलग-अलग तरीके से व्यवस्थित होता है, उस फूस पर प्रत्येक कार्य को उसकी स्थिति से बाहर कर देता है। और दोनों की लोड रेटिंग के बारे में पूछें, क्योंकि भाग और फिक्स्चर एक साथ वही हैं जो वे ले जाते हैं।

फिर चिप और शीतलक प्रणाली, जहां क्षैतिज मशीन में गड़बड़ी होना आसान है। चिप्स भाग के बजाय मशीन पर गिरते हैं, इसलिए कन्वेयर, वाश-डाउन और टैंक को सामग्री से मेल खाना पड़ता है: कच्चा लोहा बारीक, भारी चिप बनाता है जो बैठ जाता है, एल्युमीनियम हल्की चिप बनाता है जो तैरता है, और स्टील रेशेदार चिप बनाता है जो लपेटता है। पूछें कि मशीन किस लिए स्थापित की गई है, न कि कैटलॉग क्या प्रदान करता है।

अंत में, स्पिंडल और टूलींग। एक क्षैतिज मशीनिंग केंद्र रेंज आमतौर पर स्पिंडल आकार और टूल पत्रिका क्षमताओं के माध्यम से कदम उठाता है, और आपके द्वारा उठाया गया कदम यह तय करता है कि मशीन कितना बड़ा उपकरण ले जा सकती है और प्रोग्राम परिवर्तनों के बीच कितने उपकरण रख सकता है। पत्रिका का बजट से नहीं, भाग से मिलान करना उचित है।

किसी भी मशीन आपूर्तिकर्ता से पूछने के लिए प्रश्न

आपूर्तिकर्ताओं को अलग करने वाली अधिकांश बातें मशीन आने से पहले दिखाई देती हैं, जिसमें वे उन सवालों के जवाब देते हैं जिन्हें आपने पूछने के बारे में नहीं सोचा था।

पूछें कि कौन सी कास्टिंग उनके अपने संयंत्र में बनाई जाती है और कौन सी खरीदी जाती है। पूछें कि बिस्तर या कॉलम कैसे पुराना है और कितने समय के लिए है। पूछें कि असेंबली के अंत में ज्यामितीय जांच क्या हैं, और क्या परीक्षण रिपोर्ट मशीन के साथ आती है। पूछें कि कौन से संरचनात्मक हिस्से केवल मशीन से तैयार किए जाने के बजाय हाथ से खुरच कर तैयार किए गए हैं या फिर फिनिश किए गए हैं। पूछें कि मानक स्वीकृति परीक्षण में क्या शामिल है, और खरीदार से आगमन पर क्या जाँच करने की अपेक्षा की जाती है।

फिर पूछें कि डिलीवरी के बाद क्या होता है: कौन से स्पेयर पार्ट्स स्टॉक में हैं, प्रतिक्रिया समय क्या है, और कमीशनिंग कौन करता है। एक मशीन बीस साल की खरीद है, और आपूर्तिकर्ता के उन सवालों के जवाब छूट से अधिक मूल्यवान हैं।

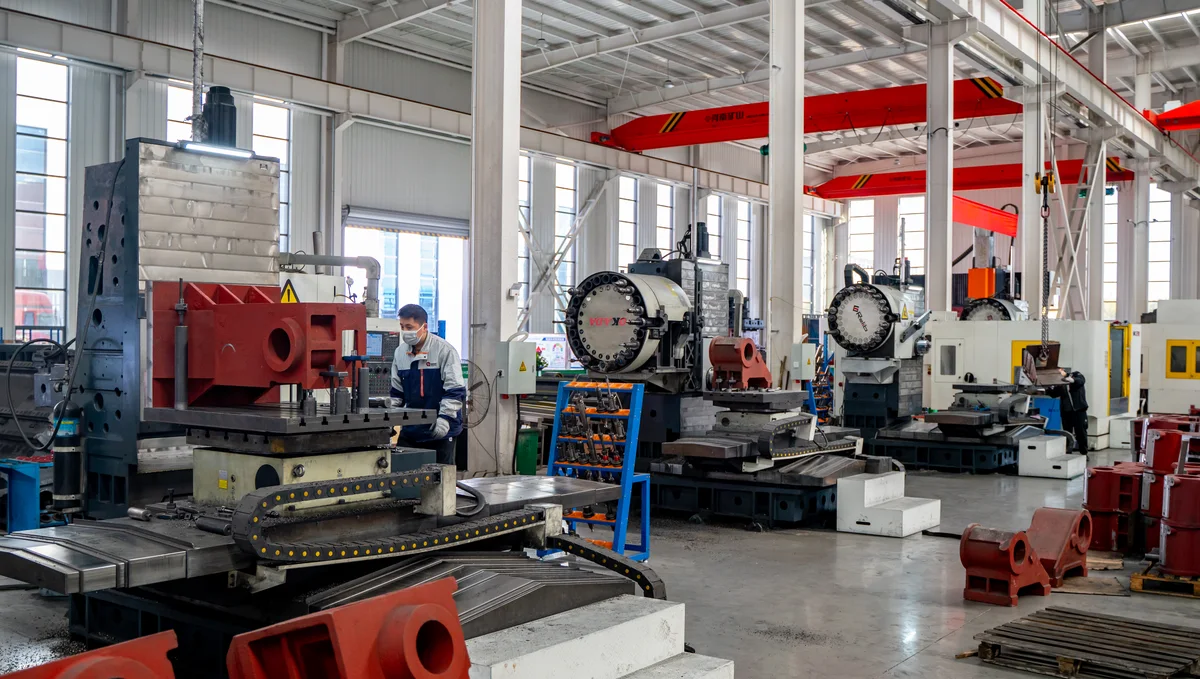

Handemo एक ही प्लांट में कास्टिंग और असेंबली के साथ टेंगझोउ में रेंज बनाता है, और शिपमेंट से पहले मशीनों को तैयार लेख पर जांचा जाता है। इस शृंखला में साथी अंश इस तुलना का एक-पृष्ठ संस्करण है।

अक्सर पूछे जाने वाले प्रश्नों

वीएमसी और एचएमसी के बीच क्या अंतर है?

धुरी अभिविन्यास. वीएमसी में एक क्षैतिज मेज पर ऊपर से नीचे की ओर आने वाला उपकरण होता है, जो सपाट काम और एक समय में एक चेहरे के लिए उपयुक्त होता है। एचएमसी में साइड से आने वाला उपकरण होता है, जिसका हिस्सा इंडेक्सिंग टेबल पर होता है, जो एक सेटअप में कई चेहरों को मशीनीकृत करने देता है और चिप्स को कट से साफ कर देता है।

जॉब शॉप के लिए कौन सा बेहतर है?

कम मात्रा में भागों का विस्तृत मिश्रण चलाने वाली दुकान के लिए, एक वीएमसी। यह सस्ता है, स्थापित करने में तेज है, प्रोग्राम करने में आसान है और अधिकांश फ्लैट और सिंगल-फेस कार्य को कवर करता है। एक बार जब पुर्जे दोहराए जाते हैं और तीन या चार तरफ काम करते हैं तो एचएमसी बेहतर मशीन होती है।

क्षैतिज मशीनिंग केंद्र कब अतिरिक्त लागत के लायक है?

जब हैंडलिंग समय प्रति भाग लागत का एक बड़ा हिस्सा होता है और भाग में कई पहलुओं पर विशेषताएं होती हैं। उस स्थिति में पैलेट सिस्टम और रोटरी टेबल संचालन के बीच अधिकांश हैंडलिंग को हटा देती है, और भाग कम सेटअप में बंद हो जाता है। यदि कोई भी शर्त पूरी नहीं होती, तो अतिरिक्त लागत वसूल करना कठिन है।

मल्टी-पैलेट क्षैतिज मशीनिंग केंद्र क्या है?

एक एचएमसी जिसका पैलेट पूल कई पैलेट रखता है, ताकि मशीन काटते समय हिस्सों को स्पिंडल से दूर लोड और अनलोड किया जा सके। इसका उपयोग वहां किया जाता है जहां एक ऑपरेटर कई मशीनें चलाता है, या जहां लंबे समय तक अप्राप्य कटिंग अवधि की आवश्यकता होती है, और यह मशीन के गैर-कटिंग समय को लोडिंग समय में बदल देता है जो समानांतर में होता है।

क्या VMC मशीन के एक हिस्से के कई पहलू हो सकते हैं?

हां, चौथे अक्ष या इंडेक्सर के साथ, और कम मात्रा के लिए यह अक्सर सस्ता मार्ग होता है। एक वीएमसी जो नहीं कर सकती वह स्पिंडल को छोड़े बिना तीन या चार चेहरे प्रस्तुत करना है, जहां एक एचएमसी भाग को अनुक्रमित करता है और काटता रहता है। चुनाव मात्रा के बारे में है और भाग कितनी पुनः-क्लैम्पिंग त्रुटियों को सहन कर सकता है।

क्षैतिज मशीनिंग केंद्र खरीदने से पहले मुझे क्या जांचना चाहिए?

संरचना और दिशानिर्देश, रोटरी टेबल की सटीकता और दोहराव, पैलेट कैसे स्थित और क्लैंप किए जाते हैं, पैलेट और टेबल की लोड रेटिंग, आपकी सामग्री के लिए चिप और शीतलक व्यवस्था, और स्पिंडल आकार और टूल पत्रिका क्षमता। फिर आपूर्तिकर्ता सवाल करता है: घर में क्या बनाया जाता है, कास्टिंग कैसे पुरानी होती है, और स्वीकृति परीक्षण में क्या शामिल होता है।
