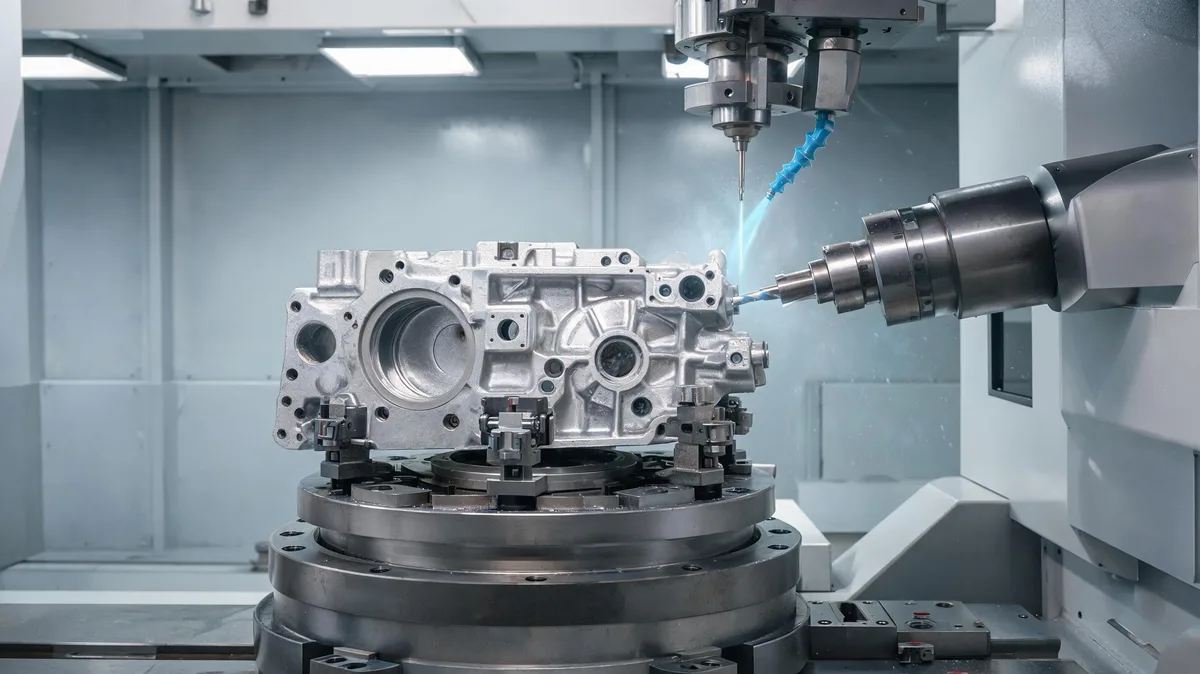

CNC ऑटोमोटिव गियरबॉक्स हाउसिंग के लिए मशीनिंग समाधान

किसी भी ऑटोमोटिव आपूर्तिकर्ता से पूछें कि गियरबॉक्स प्रोग्राम को धीमा करने वाला क्या कारण है, और आमतौर पर इसका उत्तर हाउसिंग होता है। एक ट्रांसमिशन केस में सैकड़ों विशेषताएं होती हैं - बेयरिंग बोर, बोल्ट फेस, ऑयल गैलरी, स्प्लिन - और हर एक को एक अलग विमान पर उतरना पड़ता है। आवास को ठीक से व्यवस्थित करें और बाकी ट्रांसमिशन इस प्रकार है। यहां बताया गया है कि हम गियरबॉक्स हाउसिंग की मशीनिंग कैसे करते हैं, हम किन मशीनों की अनुशंसा करते हैं, और इस मांग वाले हिस्से पर सेटअप कैसे कम करें।

गियरबॉक्स हाउसिंग को वास्तव में क्या चाहिए

एक जटिल आंतरिक संरचना के साथ गियरबॉक्स आवास आम तौर पर कच्चा एल्यूमीनियम या कच्चा लोहा होता है। मशीनिंग चुनौतियाँ हैं: कई चेहरे जिन्हें एक-दूसरे के वर्गाकार मशीनीकृत किया जाना चाहिए, सटीक असर वाले बोर, कई विमानों पर बोल्ट छेद पैटर्न, और पतले खंड जो विकृत करना चाहते हैं। क्योंकि आवास पूरे ट्रांसमिशन संरेखण को परिभाषित करता है, प्रक्रिया को दोहराने योग्य और स्थिर होना चाहिए।

हल्के आवासों के लिए सामान्य सामग्रियां A380 और ADC12 एल्यूमीनियम मिश्र धातु हैं, और भारी वाणिज्यिक-वाहन मामलों के लिए GG25 कच्चा लोहा हैं। सामग्री की पसंद टूलींग और स्पिंडल आवश्यकताओं को पूरा करती है।

गियरबॉक्स हाउसिंग के लिए अनुशंसित मशीनें

ट्रांसमिशन हाउसिंग के लिए, आप लगभग हमेशा एक क्षैतिज मशीनिंग केंद्र चाहते हैं। क्षैतिज धुरी गुरुत्वाकर्षण के तहत चिप्स को गिरने देती है, और काम एक रोटरी टेबल पर बैठता है ताकि एक सेटअप में कई चेहरों को मशीनीकृत किया जा सके। मध्यम आवासों के लिए, TH500 जैसा कॉम्पैक्ट एचएमसी एक मजबूत फिट है। बड़े मामलों या भारी कटौती के लिए, HMC630-DT या HMC800-DT देखें।

यदि आपका हाउसिंग सेट मुख्य रूप से कम चेहरों वाला प्रिज्मीय है, तो एक ऊर्ध्वाधर मशीनिंग केंद्र काम करता है - VMC855 छोटे ऑटोमोटिव हाउसिंग के लिए एक अच्छा प्रवेश बिंदु है, जबकि VMC1160 बड़े मामलों को कवर करता है।

मुख्य प्रक्रिया बिंदु

सेटअप में कमी

एक रोटरी टेबल के साथ एचएमसी पर, हम बाहरी चेहरों को एक क्लैंप में काटते हैं, फिर असर वाले बोर और बोल्ट पैटर्न पर अनुक्रमित करते हैं। यह सेटअप के बीच एक आवास को स्थानांतरित करने से आने वाले बहाव को दूर करता है।

बोर और फेसिंग गुणवत्ता

बियरिंग बोरों को लगातार आकार और गोलाई की आवश्यकता होती है। एक कठोर मशीन, अच्छी टूलींग और स्थिर तापमान नियंत्रण चरम गति से अधिक मायने रखता है। सर्वोत्तम परिणाम के लिए, निश्चित कार्य ऑफसेट और एक सिद्ध चक्र का उपयोग करें।

पतली दीवार नियंत्रण

एल्युमीनियम के आवरणों में पतले जाल होते हैं जो विक्षेपित हो जाते हैं। लाइट फ़िनिशिंग पास, स्थिर क्लैम्पिंग और सही कूलेंट दीवारों को आकार में रखते हैं।

चिप और शीतलक प्रबंधन

एक क्षैतिज लेआउट चिप्स को कुशलतापूर्वक साफ करता है, इसलिए काम की सतह साफ रहती है और लंबे समय तक थर्मल स्थिरता में सुधार होता है।

अक्सर पूछे जाने वाले प्रश्नों

क्या मुझे गियरबॉक्स हाउसिंग के लिए एचएमसी या वीएमसी का उपयोग करना चाहिए?

अधिकांश ऑटोमोटिव गियरबॉक्स हाउसिंग एचएमसी के लिए बेहतर फिट हैं क्योंकि क्षैतिज स्पिंडल चिप हटाने को आसान बनाता है और एक क्लैंपिंग में कई चेहरों को मशीनीकृत करने देता है। सरल प्रिज्मीय आवासों के लिए, एक VMC काम कर सकता है।

एल्यूमीनियम ट्रांसमिशन हाउसिंग के लिए सबसे अच्छी मशीन कौन सी है?

TH500 जैसा कॉम्पैक्ट HMC या VMC855 जैसा VMC छोटे-मध्यम एल्यूमीनियम हाउसिंग को अच्छी तरह से संभालता है। बड़े कच्चा लोहा मामलों के लिए, HMC630-डीटी या HMC800-डीटी तक कदम बढ़ाएं।

क्या Handemo संपूर्ण गियरबॉक्स हाउसिंग सेल में मदद कर सकता है?

हाँ। हम संपूर्ण हाउसिंग मशीनिंग समाधान देने के लिए मशीन चयन, फिक्स्चर, टूलींग और ऑटोमेशन पर ग्राहकों के साथ काम करते हैं। अनुशंसा प्राप्त करने के लिए अपना भाग आरेखण साझा करें।
