CNC गियरबॉक्स हाउसिंग के लिए मशीनिंग गाइड
क्या गियरबॉक्स हाउसिंग है आवश्यकताएँ<पी>आवास में दो मुख्य असर वाले बोर होते हैं जो इनपुट और आउटपुट शाफ्ट लेते हैं, एक विभाजित चेहरा जहां दो हिस्से जुड़ते हैं, और बढ़ते बोल्ट का एक ग्रिड होता है। ग्राहक को चाहिए कि बोर संरेखित हों और विभाजित चेहरा सपाट हो ताकि जोड़ सील हो जाए। भाग को दोनों तरफ से मशीनीकृत किया जाता है, इसलिए सेटअप को एक सुसंगत डेटाम साझा करना होगा।<पी>क्योंकि असर वाले बोर शाफ्ट की अक्षीय स्थिति को परिभाषित करते हैं, वे महत्वपूर्ण विशेषता हैं। बाकी सब गौण है. एक आवास जिसे अन्य सभी तरीकों से अच्छी तरह से मशीनीकृत किया गया है वह तब भी विफल हो जाता है यदि बोर संरेखित न हों।आवास के लिए मशीन का चयन

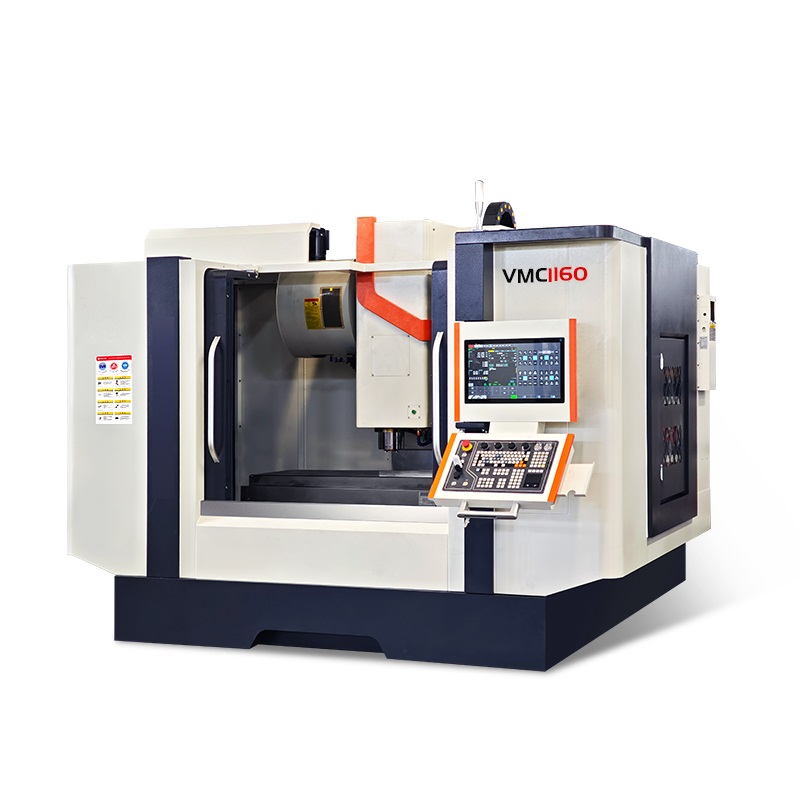

A Handemo VMC1160 सुविधाओं तक पहुंचने के लिए अनुक्रमित भाग के साथ एक मध्यम आवास को संभालता है। यह ढलाई के लिए पर्याप्त यात्रा और बोरों को सही रखने के लिए पर्याप्त कठोरता देता है। उच्च-मात्रा वाले रन के लिए, एक क्षैतिज मशीनिंग केंद्र पैलेट के साथ पुनः लोड किए बिना कई चेहरों को खत्म करता है, जो चक्र में कटौती करता है समय.<पी>मशीन को पूरे हिस्से तक पहुंचने के लिए यात्रा की आवश्यकता होती है और बिना विक्षेपण के बोर को पकड़ने के लिए कठोरता की आवश्यकता होती है। बोर का घूमना किसी आवास में सबसे आम विफलता है, और यह हमेशा मशीन और सेटअप पर वापस आता है।
डेटा की स्थापना
डेटम है वह संदर्भ जो प्रत्येक ऑपरेशन को एक साथ जोड़ता है। हम मुख्य बोर और स्प्लिट लाइन पर भाग का पता लगाते हैं, फिर शीर्ष चेहरे को द्वितीयक डेटाम के रूप में मशीन करते हैं। उस चेहरे से हम बोर, बोल्ट पैड और माउंटिंग पैटर्न की मशीनिंग करते हैं।<पी>पूरे काम के दौरान एक डेटाम को पकड़ने से संरेखण की सुरक्षा होती है। यदि दुकान डेटाम को आंशिक रूप से स्थानांतरित करती है, तो यह एक त्रुटि उत्पन्न करती है जो भाग के माध्यम से आगे बढ़ती है। इसलिए एक बार सेट हो जाने के बाद हम कभी भी संदर्भ को स्थानांतरित नहीं करते हैं।<एच2>मशीनिंग अनुक्रम<पी>अनुक्रम डेटम फेस से शुरू होता है, फिर बोर, फिर बोल्ट पैटर्न और विवरण:<उल क्लास=" सूची-पैडिंगबाएं-2"><ली><पी>मशीन शीर्ष फेस वर्ग को डेटम.
मुख्य बियरिंग बोर करें ताकि शाफ्ट एक पर बैठें अक्ष.<ली><पी>बोल्ट पैड और विभाजित चेहरे को मिलें फ्लैट.<ली><पी>माउंटिंग पैटर्न और तेल ड्रिल करें परिच्छेद।
प्रत्येक चरण अपने से पहले वाले पर निर्मित होता है। यदि डेटम फेस चौकोर नहीं है, तो बोर संरेखित नहीं होंगे। तो क्रम मायने रखता है।<एच2>बोर को सही रखना<पी>बियरिंग बोर को केस की पूरी लंबाई में सही रहना होगा। हम एक बोरिंग बार का उपयोग करते हैं और हम प्रत्येक बैच के अंत में इसकी टूट-फूट की जाँच करते हैं। घिसा हुआ किनारा टेपर या खराब फिनिश के रूप में दिखता है।<पी>हम फिनिशिंग पास भी तभी लेते हैं जब हिस्सा व्यवस्थित हो जाता है। कास्टिंग पूरी तरह से तनाव-मुक्त नहीं हैं, और यदि आप उन्हें एक झटके में आकार में धकेलते हैं तो संरचना हिल सकती है। एक छोटा सा भत्ता छोड़ने और हल्की फिनिश लेने से, बोर सही रहता है।<एच2>स्प्लिट फेस पर काम करना<पी>स्प्लिट फेस वह जगह है जहां आवास के दो हिस्से होते हैं मिलते हैं, और यह सपाट होना चाहिए ताकि सील टिकी रहे। हम एक स्थिर कट के साथ चेहरे को मशीन करते हैं और हम एक सीधे किनारे या एक सतह प्लेट के साथ समतलता की जांच करते हैं।
बोर हो जाने के बाद हम एक फिनिशिंग पास लेते हैं, ताकि चेहरा पहले के कटों से परेशान न हो। इससे सील साफ रहती है।<एच2>माउंटिंग पैटर्न को ड्रिल करना<पी>आवास में बोल्ट का एक ग्रिड होता है जो दोनों हिस्सों को एक साथ पकड़ता है और इसे में माउंट करता है मशीन. बोल्ट के छेद सही जगह पर होने चाहिए ताकि हाउसिंग लाइन ऊपर की ओर हो। हम पैटर्न को डेटम से ड्रिल करते हैं ताकि यह बोर के अनुरूप हो।<पी>यदि बोल्ट पैटर्न बंद है, तो इसे इकट्ठा करते समय आवास लाइन में नहीं आएगा। इसलिए हम पैटर्न को बोर के समान डेटाम में संदर्भित करते हैं।<एच2>गुणवत्ता जांच<पी>किसी आवास के मशीन से निकलने से पहले हम उन चीजों की जांच करते हैं जो मामला:】160】उल वर्ग=" सूची-पैडिंगबाएं-2"><ली><पी>बोर के साथ बोर संरेखण और अंडाकारता गेज.
सीधे किनारे या सतह पर विभाजित चेहरे का सपाटपन प्लेट.<ली><पी>बोल्ट पैटर्न स्थिति और आकार.<ली><पी>बोर की दीवारों पर फिनिश और सीलिंग चेहरा.<ली><पी>तेल में कोई चिप्स या गड़गड़ाहट नहीं बची है गैलरी।
ये जाँचें कास्टिंग के एक बैच को प्रयोग योग्य बैच में बदल देती हैं हाउसिंग.
】】210】h2>अपने हाउसिंग के बारे में सोचनायदि आप हाउसिंग, केसिंग या इसी तरह के बक्से की मशीन बनाते हैं, तो वही सिद्धांत लागू होते हैं। एक साफ डाटाम स्थापित करें, इसे हर ऑपरेशन के दौरान रखें, और संरचना व्यवस्थित होने के बाद फिनिशिंग पास लें। मशीन को भाग के लिए यात्रा और कठोरता की आवश्यकता है।<पी>यदि आप आवास कार्य के लिए मशीन चुन रहे हैं, तो हमें आपके भागों के बारे में बात करने और एक फिट का सुझाव देने में खुशी होगी। नीचे दिए गए संपर्क फ़ॉर्म का उपयोग करें और हम आपके पास वापस आएंगे।
