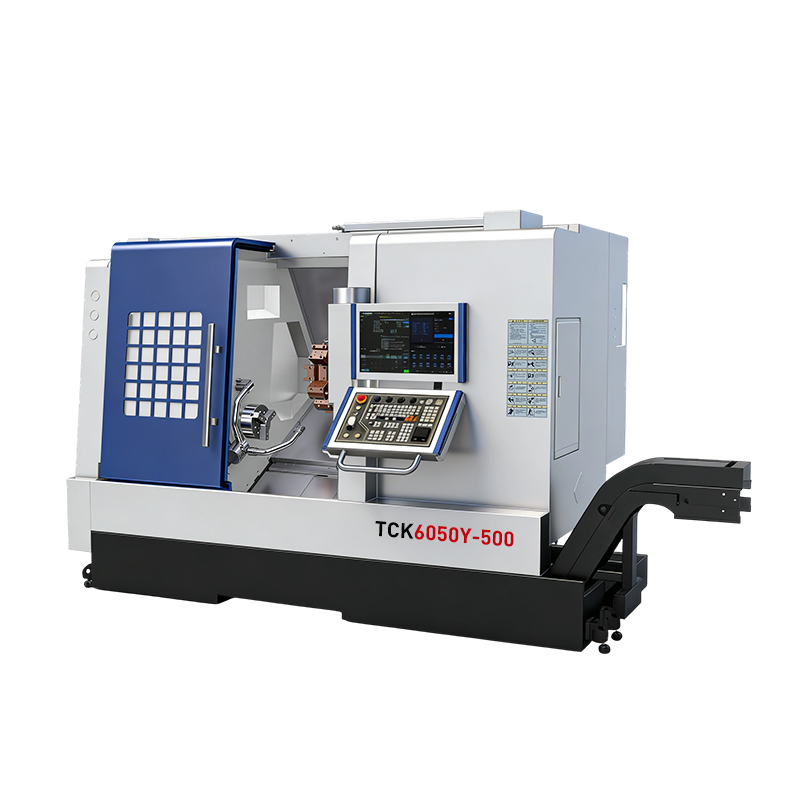

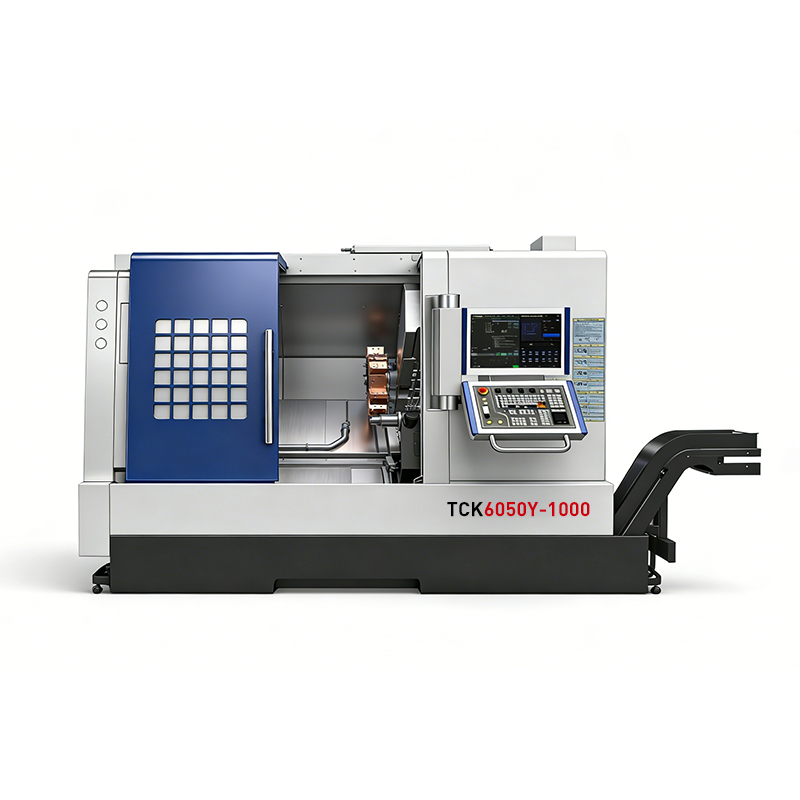

TCK6050Y CNC मिल-टर्न मशीन
CNC मिल-टर्न मशीनें / पावर-बुर्ज वाई-एक्सिस मिल-टर्न सेंटर
तकनीकी विशिष्टताएँ
उत्पाद विवरण पैरामीटर
प्रमुख विशेषताऐं
पावर बुर्ज पर वाई-एक्सिस लाइव टूलींग
पावर बुर्ज पर प्लस-या-माइनस 50 मिमी Y-अक्ष स्ट्रोक संचालित उपकरणों को केंद्र रेखा से बाहर काम करने देता है, इसलिए क्रॉस होल, फ्लैट और स्लॉट को मिल में भाग को ले जाए बिना काट दिया जाता है।
दो बिस्तरों की लंबाई: 500 मिमी और 980 मिमी टर्निंग
TCK6050Y-500 500 मिमी में बदल जाता है और TCK6050Y-1500 980 मिमी तक पहुंच जाता है। दोनों में बेड पर समान 560 मिमी स्विंग, 410 मिमी अधिकतम टर्निंग व्यास और A2-6 स्पिंडल है, इसलिए लंबे बेड को जोड़ने का मतलब मशीन को फिर से सीखना नहीं है।
65 मिमी स्पिंडल बोर, 50 मिमी बार क्षमता
A2-6 नाक में 65 मिमी का बोर होता है जो 50 मिमी बार से गुजरता है। इसमें शाफ्ट कार्य, कनेक्टर बॉडी और वाल्व भाग शामिल हैं जिन्हें अन्यथा दो ऑपरेशनों में बदल दिया जाएगा।
एक्स और जेड पर 15 मीटर/मिनट रैपिड्स
X और Z 15 मीटर/मिनट की गति से तेजी से चलते हैं, जिसमें 280 मिमी X यात्रा और 630 या 1130 मिमी Z यात्रा होती है। उन हिस्सों पर तेज़ स्थिति मायने रखती है जिनमें बहुत सारी छोटी विशेषताएँ होती हैं।
प्राथमिक अनुप्रयोग
इस मशीन का उद्देश्य उन भागों को मोड़ना है जिनके लिए मिल्ड विशेषताओं की भी आवश्यकता होती है:
- क्रॉस-ड्रिल किए गए बंदरगाहों के साथ हाइड्रोलिक और वायवीय वाल्व निकाय।
- फ़्लैट, कीवे या क्रॉस होल वाले शाफ्ट और कनेक्टर।
- ऑटोमोटिव फिटिंग और छोटे ट्रांसमिशन घटक।
- उपकरण के हिस्से जहां मुड़े हुए और मिल्ड फीचर्स के बीच संरेखण को बनाए रखना होता है।
TCK6050Y क्यों चुनें?
TCK6050Y का उपयोग करें जब कोई हिस्सा खराद छोड़ देता है और अभी भी मिल पर दूसरे ऑपरेशन की आवश्यकता होती है। उस कार्य को वाई-अक्ष बुर्ज पर ले जाने से एक सेटअप, उसके साथ आने वाली स्थिरता लागत और दो मशीनों के बीच आने वाली संरेखण त्रुटि दूर हो जाती है। एक कार्यशील उदाहरण के लिए देखें वाल्व बॉडी को कैसे मशीनीकृत किया जाता है, या यदि आपके हिस्से बड़े होते हैं तो संपूर्ण मिल-टर्न रेंज की तुलना करें।
उत्पाद पैरामीटर
| विशेष विवरण | TCK6050Y-500 | TCK6050Y-1500 |
| अधिकतम. बिस्तर पर झूलना (मिमी) | 560 | 560 |
| अधिकतम. मोड़ की लंबाई (मिमी) | 500 | 980 |
| अधिकतम. मोड़ व्यास (मिमी) | 410 | 410 |
| अधिकतम. क्रॉस स्लाइड पर स्विंग (मिमी) | 400 | 400 |
| मानक मोड़ व्यास (मिमी) | 300 | 300 |
| स्पिंडल नाक प्रकार/कोड | A2-6 | A2-6 |
| स्पिंडल बोर व्यास (मिमी) | 65 | 65 |
| अधिकतम. बार क्षमता (मिमी) | 50 | 50 |
| एक्स-अक्ष रैपिड ट्रैवर्स (एम/मिनट) | 15 | 15 |
| Z-अक्ष तीव्र ट्रैवर्स (एम/मिनट) | 15 | 15 |
| Y-अक्ष यात्रा(मिमी) | ±50 | ±50 |
| एक्स-अक्ष यात्रा (मिमी) | 280 | 280 |
| Z-अक्ष यात्रा(मिमी) | 630 | 1130 |
| टेलस्टॉक यात्रा (मिमी) | 450 | 900 |
| टेलस्टॉक क्विल स्ट्रोक (मिमी) | 100 | 100 |
तुम्हारी चिंता
हमारी प्रतिबद्धता
01जमा का भुगतान कर दिया - उत्पादन अभी भी निर्धारित नहीं है, और कोई डिलीवरी तिथि निश्चित नहीं है।
✓हम शुरू करने से पहले लिखित रूप में आपके उत्पादन स्लॉट की पुष्टि करते हैं, और प्रत्येक चरण की प्रगति को आप तक पहुंचाते हैं।
02अन्यत्र सस्ता ऑर्डर किया गया - केवल खरीदे गए और बदले गए प्रमुख घटकों को खोजने के लिए।
✓वास्तविक घटक और इन-हाउस उत्पादन, प्रेषण से पहले साझा किए गए निरीक्षण डेटा के साथ।
03दस्तावेज़ों, परमिटों या दोहरे उपयोग वाले निर्यात नियंत्रण को लेकर सीमा पर रुका हुआ सामान।
✓एक इन-हाउस सीमा शुल्क टीम और अनुपालन दोहरे उपयोग वाली फाइलिंग - यह हमारा दैनिक कार्य है।
04रोलेड बुकिंग, अचानक गंतव्य शुल्क, पारगमन में मशीनें क्षतिग्रस्त या जंग लगी।
✓सावधानीपूर्वक पैकिंग और लॉजिस्टिक्स प्रबंधन - और जब कुछ गलत होता है, तो हम आपको पहले बताते हैं।
05मशीन खराब, कोई नहीं पहुंच रहा, स्पेयर पार्ट्स महीनों दूर।
✓पता लगाने योग्य रिकॉर्ड के साथ 24 घंटे की प्रतिक्रिया, और टोकरे में एक मानक स्पेयर-पार्ट किट।
06निर्णय के लिए प्रयास किया गया - लेकिन जो प्रश्न महत्वपूर्ण हैं उनका उत्तर कभी नहीं दिया जाता।
✓आप जो पूछते हैं हम उसका उत्तर देते हैं, और केवल प्रमुख मील के पत्थर पर ही पहुंचते हैं - कोई स्पैम नहीं, कोई पीछा नहीं।
07यह नहीं बता सकता कि यह कोटेशन के पीछे असली फैक्ट्री है, या कोई बिचौलिया।
✓1,000+ कर्मचारी और 220,000㎡ फैक्ट्री - किसी भी समय आएं और हमें व्यक्तिगत रूप से सत्यापित करें।
अपने आवेदन के लिए एक कोटेशन प्राप्त करें
क्या आपको अपनी उत्पादन लाइन से मेल खाने वाली CNC मशीन की आवश्यकता है? हमें अपने भाग के चित्र और बैच का आकार भेजें, और हमारे इंजीनियर उपयुक्त मॉडल, टूलींग और फिक्स्चर सेटअप की अनुशंसा करेंगे।
Handemo CNC पर sales1@handemocnc.com या व्हाट्सएप +86 135 6320 3038 पर संपर्क करें। आप यहां जांच भेज सकते हैं भी कर सकते हैं।
अक्सर पूछे जाने वाले प्रश्न
अक्सर पूछे जाने वाले प्रश्नों
इस मशीन के लिए न्यूनतम ऑर्डर मात्रा क्या है?
हम 1 यूनिट से ऑर्डर स्वीकार करते हैं। प्रत्येक मशीन को पूर्ण गुणवत्ता निरीक्षण के साथ ऑर्डर करने के लिए निर्मित किया जाता है, और लीड समय मॉडल और अनुकूलन आवश्यकताओं पर निर्भर करता है। वर्तमान लीड समय के लिए हमारी बिक्री टीम से संपर्क करें।
क्या मशीन को मेरे एप्लिकेशन के लिए अनुकूलित किया जा सकता है?
हाँ। Handemo स्पिंडल विकल्प, CNC नियंत्रण प्रणाली (फैनुक, सीमेंस, जीएसके या अन्य), स्वचालन एकीकरण, 4th/5th अक्ष कॉन्फ़िगरेशन, चिप कन्वेयर और विशेष टूलींग सहित अनुकूलन प्रदान करता है। हमें अपनी वर्कपीस आवश्यकताएं बताएं और हम सर्वोत्तम कॉन्फ़िगरेशन का प्रस्ताव देंगे।
क्या आप स्थापना और प्रशिक्षण प्रदान करते हैं?
हाँ। हम ऑन-साइट इंस्टॉलेशन और कमीशनिंग, ऑपरेटर प्रशिक्षण और तकनीकी दस्तावेज़ीकरण प्रदान करते हैं। डिलीवरी के बाद समस्या निवारण और अनुकूलन के लिए रिमोट वीडियो समर्थन भी उपलब्ध है।
आपकी वारंटी नीति क्या है?
मानक वारंटी मशीन टूल को इंस्टॉलेशन से 12 महीने तक कवर करती है, जिसमें स्पेयर पार्ट्स का समर्थन भी शामिल है। विस्तारित वारंटी और निवारक रखरखाव कार्यक्रम अनुरोध पर उपलब्ध हैं।
आप मशीन कैसे शिप करते हैं और डिलीवरी में कितना समय लगता है?
हम पेशेवर पैकिंग के साथ कंटेनर या ब्रेक-बल्क शिपिंग द्वारा दुनिया भर में निर्यात करते हैं। डिलीवरी का समय गंतव्य देश और ऑर्डर किए गए मॉडल पर निर्भर करता है। हमारी निर्यात टीम सीमा शुल्क दस्तावेज़ीकरण सहित संपूर्ण लॉजिस्टिक्स प्रक्रिया का प्रबंधन करती है।
क्या मैं ऑर्डर देने से पहले Handemo फ़ैक्टरी का दौरा कर सकता हूँ?
निश्चित रूप से। मशीन निरीक्षण, कटिंग परीक्षण और आमने-सामने चर्चा के लिए शेडोंग, चीन में हमारे कारखाने में आने के लिए ग्राहकों का स्वागत है। हम नियमित रूप से 150 से अधिक देशों के अंतर्राष्ट्रीय ग्राहकों की मेजबानी करते हैं।
