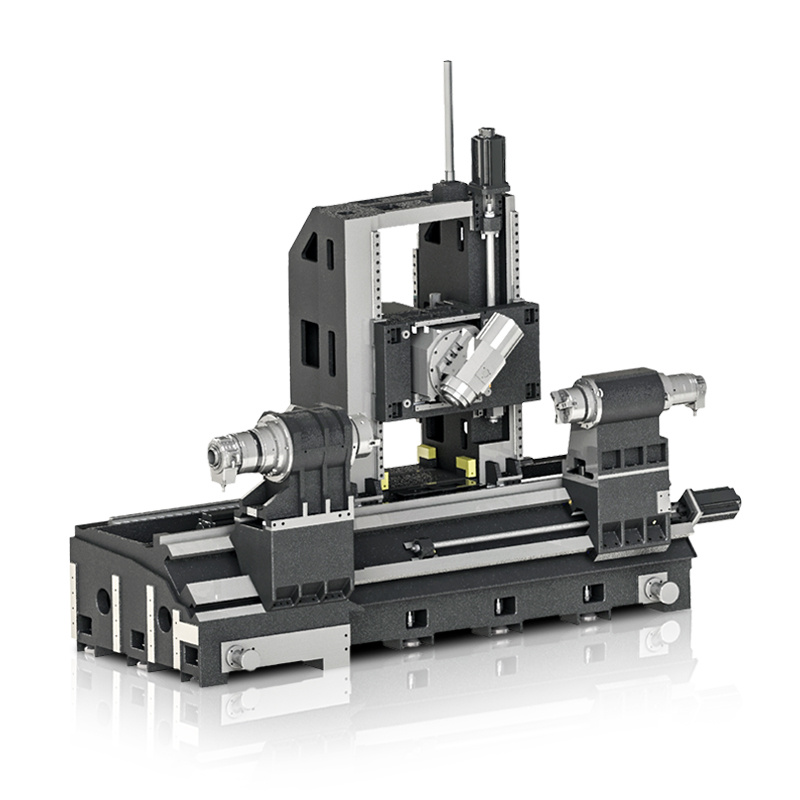

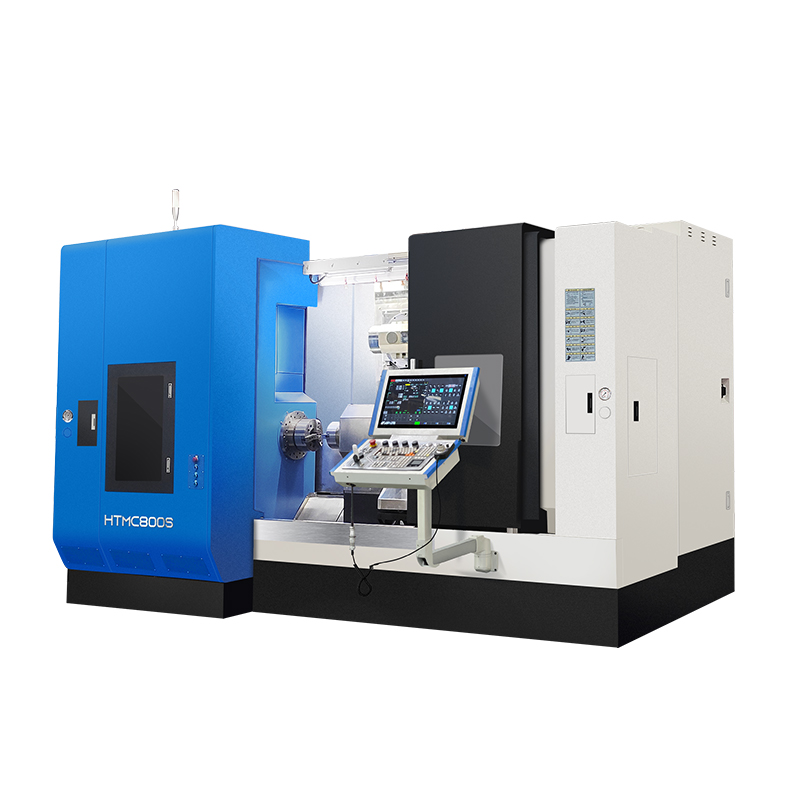

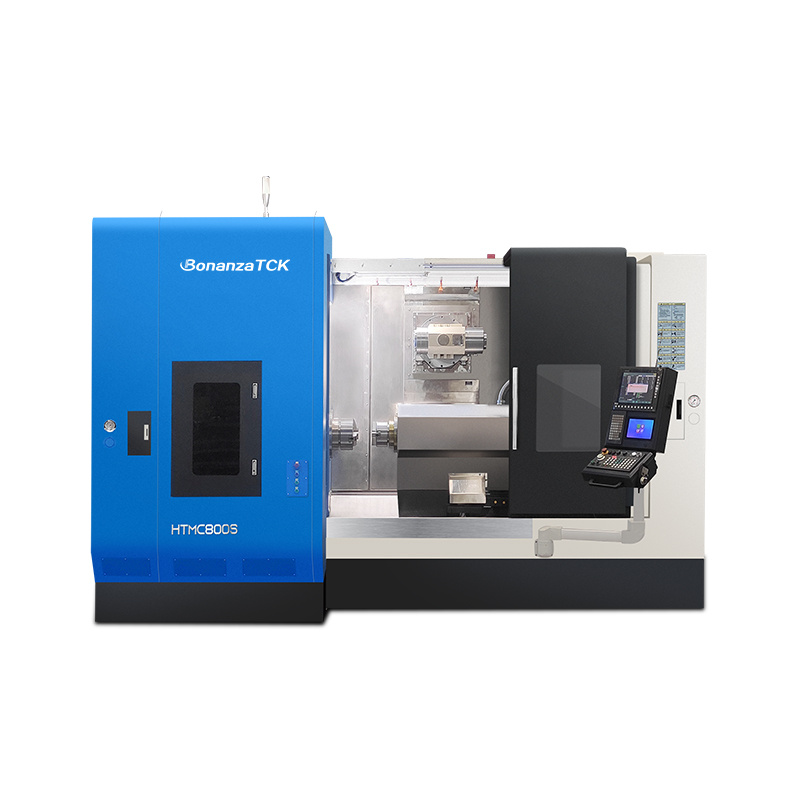

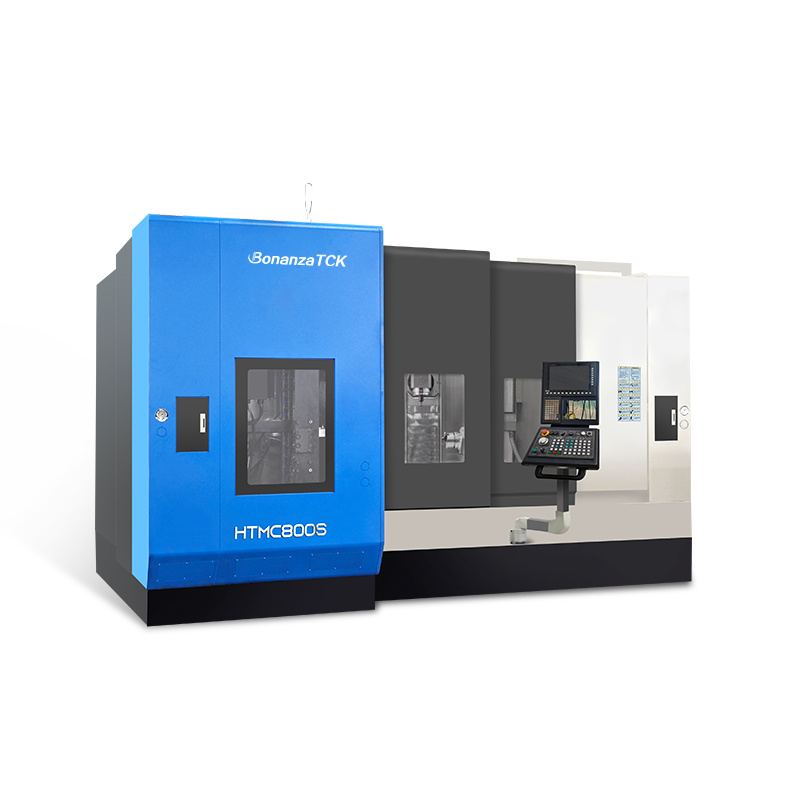

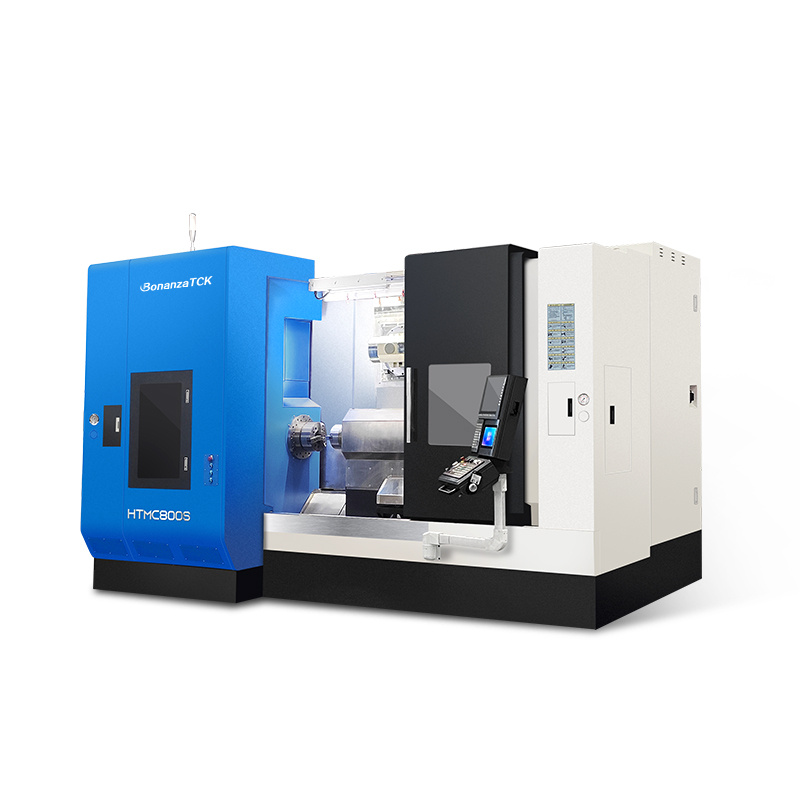

HTMC800S CNC मिल-टर्न मशीन
CNC मिल-टर्न मशीनें / 5-अक्ष CNC मिल-टर्न मशीनें
तकनीकी विशिष्टताएँ
उत्पाद विवरण पैरामीटर
प्रमुख विशेषताऐं
प्लस या माइनस 125 मिमी की वाई-एक्सिस यात्रा
Y अक्ष केंद्र के दोनों ओर 125 मिमी चलता है, इसलिए संचालित उपकरण स्पिंडल अक्ष से काफी दूर तक पहुंचते हैं। ऑफसेट बोर, अनुप्रस्थ छेद और मिल्ड फ्लैट वाले हिस्से मिल में जाने के बजाय एक सेटअप में रहते हैं।
720 मिमी एक्स ट्रैवल और 1550 मिमी जेड ट्रैवल
720 मिमी की एक्स यात्रा और 1200 मिमी की मोड़ लंबाई के साथ 1550 मिमी जोड़ी की ज़ेड यात्रा। धुरी के साथ फैली हुई विशेषताओं वाले लंबे हिस्सों को पुनर्स्थापन के बिना कवर किया जाता है।
87 मिमी स्पिंडल बोर, ए2-6 / ए2-8 नाक
स्पिंडल 87 मिमी बोर और 67 मिमी बार क्षमता के साथ A2-6 या A2-8 नाक टूलींग लेता है। इसमें बार-फेड उत्पादन के साथ-साथ चकित कार्य भी शामिल है।
क्रॉस स्लाइड पर 600 मिमी स्विंग
बिस्तर के ऊपर स्विंग 600 मिमी है और क्रॉस स्लाइड पर स्विंग भी 600 मिमी है, जो उन हिस्सों पर उदारता रखता है जो अन्यथा उपकरण को भीड़ देंगे।
प्राथमिक अनुप्रयोग
HTMC800S का उद्देश्य जटिल भागों पर है जो मोड़ और बहु-कोण मिलिंग को जोड़ते हैं:
- कई चेहरों पर बंदरगाहों के साथ हाइड्रोलिक और वायवीय मैनिफ़ोल्ड।
- ऑफ-एक्सिस छेद वाले ऑटोमोटिव और ऑफ-हाईवे घटक।
- पंप और मोटर हाउसिंग के लिए बोर और मिल्ड फेस की आवश्यकता होती है।
- क्रॉस फीचर्स के साथ सटीक शाफ्ट जिन्हें लाइन अप करने की आवश्यकता होती है।
HTMC800S क्यों चुनें?
HTMC800S चुनें जब भाग को मोड़ने और बहु-कोण मिलिंग दोनों की आवश्यकता होती है और विशेषताएं केंद्र से दूर बैठती हैं। प्लस-या-माइनस 125 मिमी वाई-अक्ष स्ट्रोक उन सुविधाओं तक पहुंचने और दूसरी मशीन खरीदने के बीच का अंतर है। छोटे हिस्सों के लिए जहां विशेषताएं धुरी के करीब रहती हैं, TCK6050Y कम लागत पर समान विचार को कवर करता है। पूर्ण मिल-टर्न लाइन की तुलना करें यदि भाग की लंबाई निर्णायक कारक है।
उत्पाद पैरामीटर
| विशेष विवरण | HTMC800S |
| अधिकतम. बिस्तर पर झूलना (मिमी) | 600 |
| अधिकतम. मोड़ की लंबाई (मिमी) | 1200 |
| अधिकतम. मोड़ व्यास (मिमी) | 580 |
| अधिकतम. क्रॉस स्लाइड पर स्विंग (मिमी) | 600 |
| स्पिंडल नाक प्रकार/कोड | A2-6/A2-8 |
| स्पिंडल बोर व्यास (मिमी) | 87 |
| अधिकतम. बार क्षमता (मिमी) | 67 |
| एक्स-अक्ष रैपिड ट्रैवर्स (एम/मिनट) | 12 |
| वाई-अक्ष तीव्र ट्रैवर्स (एम/मिनट) | 12 |
| Z-अक्ष तीव्र ट्रैवर्स (एम/मिनट) | 12 |
| Y-अक्ष यात्रा(मिमी) | ±125 |
| एक्स-अक्ष यात्रा (मिमी) | 720 |
| Z-अक्ष यात्रा(मिमी) | 1550 |
| लगभग। सकल वजन (किग्रा) | 17000 |
