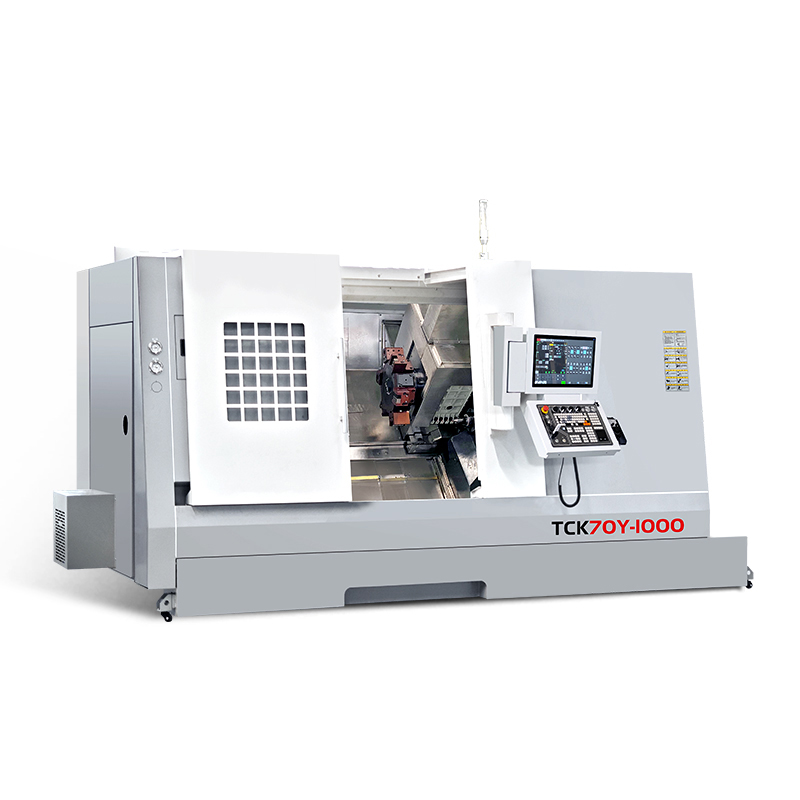

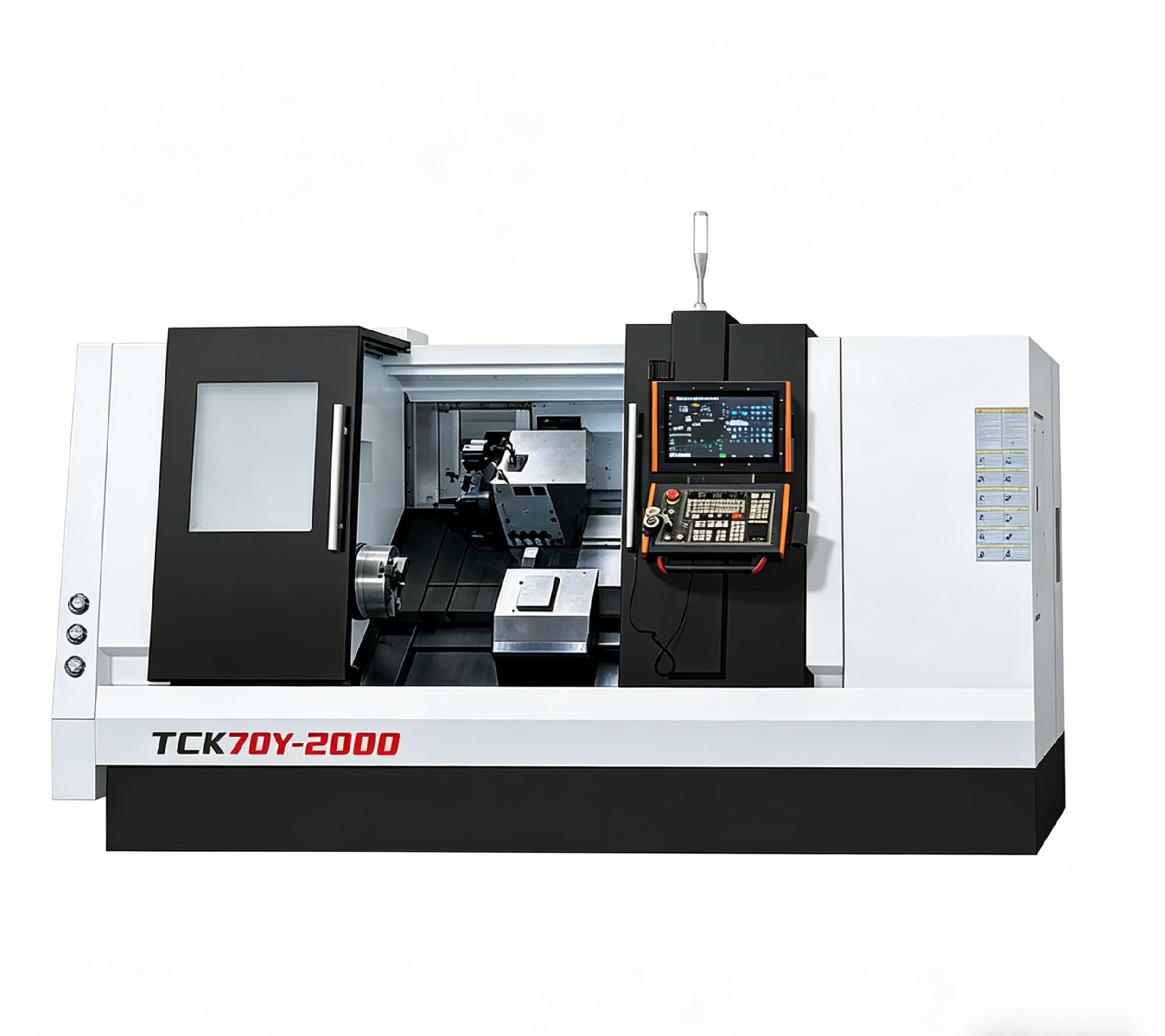

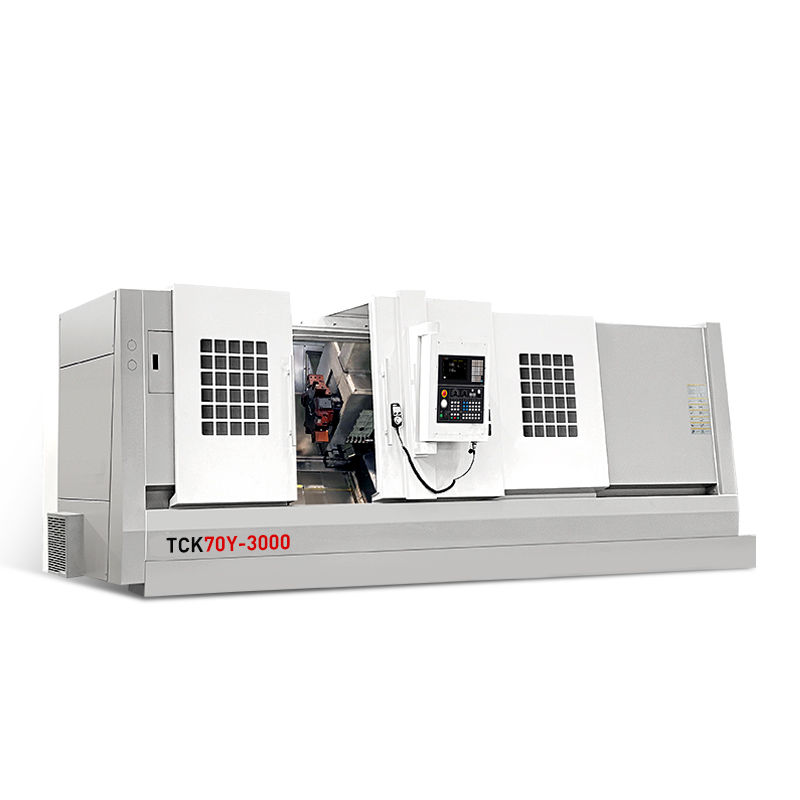

70Y CNC मिल-टर्न मशीनें
CNC मिल-टर्न मशीनें / पावर-बुर्ज वाई-एक्सिस मिल-टर्न सेंटर
तकनीकी विशिष्टताएँ
उत्पाद विवरण पैरामीटर
प्रमुख विशेषताऐं
चार बिस्तरों की लंबाई 1000 मिमी से 3000 मिमी तक
70Y रेंज में 1000, 1500, 2000 और 3000 मिमी अधिकतम कटिंग लंबाई शामिल है, सभी बिस्तर पर 720 मिमी स्विंग और 480 मिमी अधिकतम कटिंग व्यास साझा करते हैं। एक मशीन मॉडल हिस्से को मापता है, जो रखरखाव और ऑपरेटर प्रशिक्षण को सरल बनाता है।
85 मिमी बोर के साथ A2-8 स्पिंडल
एक 85 मिमी स्पिंडल बोर और ए2-8 नोज हैंडल बार और शाफ्ट 37 किलोवाट स्पिंडल मोटर द्वारा संचालित 3,000 आरपीएम तक की गति पर काम करते हैं।
प्लस या माइनस 75 मिमी की वाई-एक्सिस यात्रा
Y अक्ष केंद्र के दोनों ओर 75 मिमी चलता है, जो शाफ्ट पर क्रॉस छेद, फ्लैट और विलक्षण विशेषताओं के लिए पर्याप्त है, जिन्हें अन्यथा दूसरी मशीन की आवश्यकता होगी।

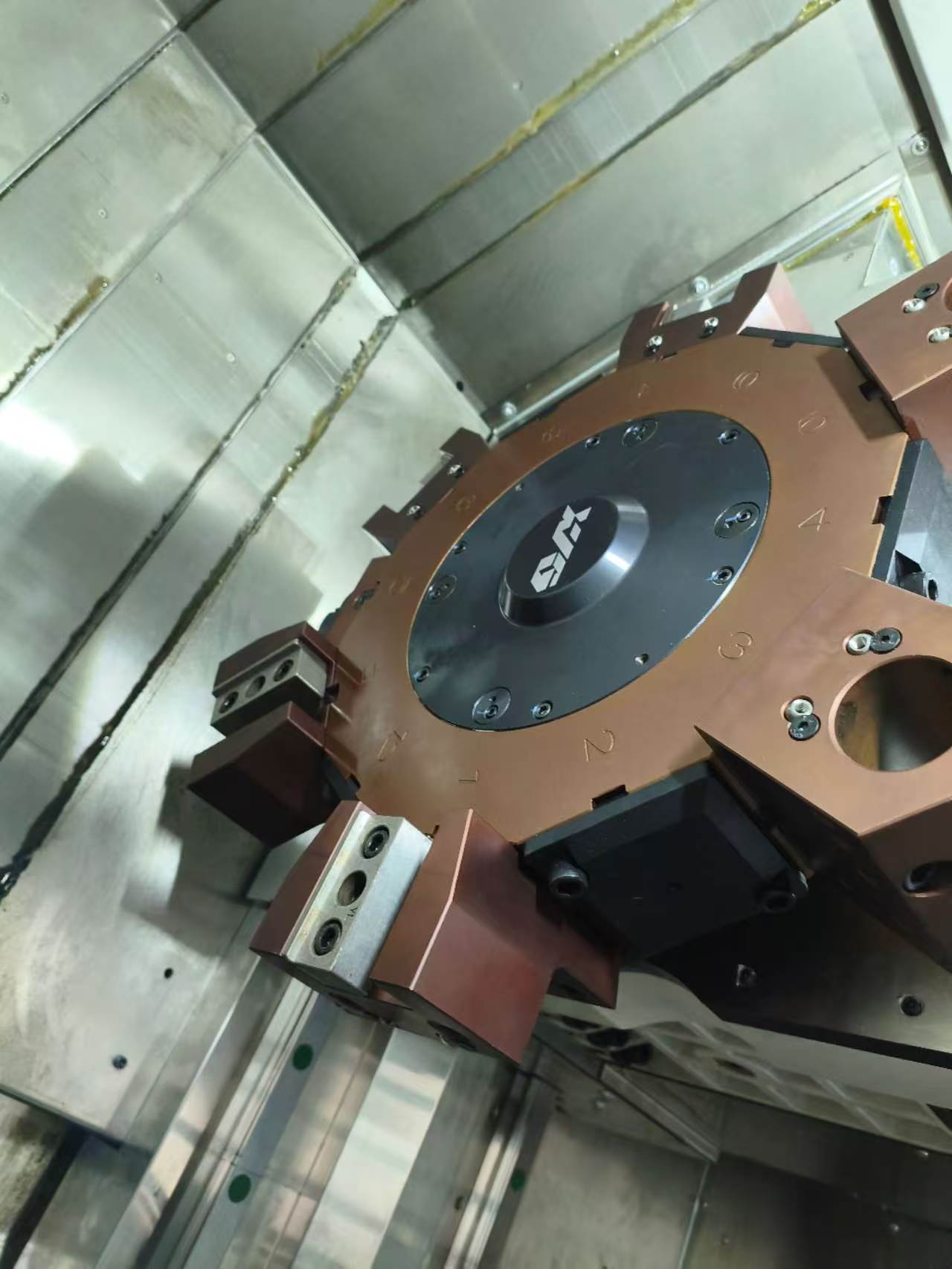

12-स्टेशन पावर बुर्ज
एक 12-स्टेशन पावर टूल बुर्ज एक प्रोग्राम में टर्निंग और मिलिंग कट दोनों के लिए चालित उपकरण रखता है, जिससे उन हिस्सों पर सेटअप समय कम हो जाता है जो मशीनों को मध्य-मार्ग में बदलने के लिए उपयोग किए जाते हैं।
प्राथमिक अनुप्रयोग
70Y रेंज लंबे शाफ्ट और मिल्ड सुविधाओं के साथ मुड़े हुए हिस्सों को संभालती है:
- 3,000 मिमी तक लंबे ड्राइव शाफ्ट, स्पिंडल और एक्सल घटक।
- हाइड्रोलिक सिलेंडर की छड़ें और पिस्टन भाग।
- की-वे और क्रॉस होल के साथ पंप और मोटर शाफ्ट।
- भारी मशीनरी के लिए रोलर्स और स्लीव्स।
70Y क्यों चुनें?
70Y तब चुनें जब आपके हिस्से लंबे हों और ऐसी विशेषताएं हों जिन तक सादा खराद नहीं पहुंच सकता। चार बिस्तरों की लंबाई का मतलब है कि आप मशीन को उस सबसे लंबे हिस्से से मिलाते हैं जिसकी आप अपेक्षा करते हैं, बजाय इसके कि आप यात्रा के लिए कभी भी उपयोग न करें। 1000 मिमी मॉडल से शुरू करें और जैसे-जैसे भाग बढ़ता है, बिस्तर पर ऊपर जाएँ। छोटे, अधिक जटिल भागों के लिए, TCK6050Y बेहतर मेल है, और यह तुलना बताती है कि मिल-टर्न मशीन अपनी लागत कब अर्जित करती है।
उत्पाद पैरामीटर
| विशेष विवरण | TCK70Y-1000 | TCK70Y-1500 | TCK70Y-2000 | TCK70Y-3000 |
| अधिकतम. बिस्तर पर मोड़ व्यास (मिमी) | 720 | 720 | 720 | 720 |
| अधिकतम. काटने की लंबाई (मिमी) | 1000 | 1500 | 2000 | 3000 |
| अधिकतम. काटने का व्यास (मिमी) | 480 | 480 | 480 | 480 |
| धुरी नाक प्रकार | A2-8 | A2-8 | A2-8 | A2-8 |
| मुख्य शाफ्ट छेद व्यास (मिमी) | 85 | 85 | 85 | 85 |
| स्पिंडल गति सीमा (आर/मिनट) | 3000 | 3000 | 3000 | 3000 |
| स्पिंडल मोटर पावर (किलोवाट) | 37 | 37 | 37 | 37 |
| X/Y/Z-अक्ष तेज़ गति गति(मिमी) | 12/12/16 | 12/12/16 | 12/12/16 | 12/12/16 |
| एक्स-अक्ष यात्रा (मिमी) | 300 | 300 | 300 | 300 |
| Z-अक्ष यात्रा(मिमी) | 1020 | 1020 | 2000 | 3000 |
| Y-अक्ष यात्रा(मिमी) | ±75 | ±75 | ±75 | ±75 |
| मानक चाकू धारक प्रपत्र | 12 स्टेशन पावर चाकू टॉवर | 12 स्टेशन पावर चाकू टॉवर | 12 स्टेशन पावर चाकू टॉवर | 12 स्टेशन पावर चाकू टॉवर |
| मशीन का आकार (मिमी) | 3950L*2160W*2485H | 4370L*2350W*2235H | 4850L*2030W*2375H | 5850L*2030W*2375H |
| मशीन का वजन (KG) | 8000 | 9500 | 11000 | 12000 |
तुम्हारी चिंता
हमारी प्रतिबद्धता
01जमा का भुगतान कर दिया - उत्पादन अभी भी निर्धारित नहीं है, और कोई डिलीवरी तिथि निश्चित नहीं है।
✓हम शुरू करने से पहले लिखित रूप में आपके उत्पादन स्लॉट की पुष्टि करते हैं, और प्रत्येक चरण की प्रगति को आप तक पहुंचाते हैं।
02अन्यत्र सस्ता ऑर्डर किया गया - केवल खरीदे गए और बदले गए प्रमुख घटकों को खोजने के लिए।
✓वास्तविक घटक और इन-हाउस उत्पादन, प्रेषण से पहले साझा किए गए निरीक्षण डेटा के साथ।
03दस्तावेज़ों, परमिटों या दोहरे उपयोग वाले निर्यात नियंत्रण को लेकर सीमा पर रुका हुआ सामान।
✓एक इन-हाउस सीमा शुल्क टीम और अनुपालन दोहरे उपयोग वाली फाइलिंग - यह हमारा दैनिक कार्य है।
04रोलेड बुकिंग, अचानक गंतव्य शुल्क, पारगमन में मशीनें क्षतिग्रस्त या जंग लगी।
✓सावधानीपूर्वक पैकिंग और लॉजिस्टिक्स प्रबंधन - और जब कुछ गलत होता है, तो हम आपको पहले बताते हैं।
05मशीन खराब, कोई नहीं पहुंच रहा, स्पेयर पार्ट्स महीनों दूर।
✓पता लगाने योग्य रिकॉर्ड के साथ 24 घंटे की प्रतिक्रिया, और टोकरे में एक मानक स्पेयर-पार्ट किट।
06निर्णय के लिए प्रयास किया गया - लेकिन जो प्रश्न महत्वपूर्ण हैं उनका उत्तर कभी नहीं दिया जाता।
✓आप जो पूछते हैं हम उसका उत्तर देते हैं, और केवल प्रमुख मील के पत्थर पर ही पहुंचते हैं - कोई स्पैम नहीं, कोई पीछा नहीं।
07यह नहीं बता सकता कि यह कोटेशन के पीछे असली फैक्ट्री है, या कोई बिचौलिया।
✓1,000+ कर्मचारी और 220,000㎡ फैक्ट्री - किसी भी समय आएं और हमें व्यक्तिगत रूप से सत्यापित करें।
अपने आवेदन के लिए एक कोटेशन प्राप्त करें
क्या आपको अपनी उत्पादन लाइन से मेल खाने वाली CNC मशीन की आवश्यकता है? हमें अपने भाग के चित्र और बैच का आकार भेजें, और हमारे इंजीनियर उपयुक्त मॉडल, टूलींग और फिक्स्चर सेटअप की अनुशंसा करेंगे।
Handemo CNC पर sales1@handemocnc.com या व्हाट्सएप +86 135 6320 3038 पर संपर्क करें। आप यहां जांच भेज सकते हैं भी कर सकते हैं।
अक्सर पूछे जाने वाले प्रश्न
अक्सर पूछे जाने वाले प्रश्नों
इस मशीन के लिए न्यूनतम ऑर्डर मात्रा क्या है?
हम 1 यूनिट से ऑर्डर स्वीकार करते हैं। प्रत्येक मशीन को पूर्ण गुणवत्ता निरीक्षण के साथ ऑर्डर करने के लिए निर्मित किया जाता है, और लीड समय मॉडल और अनुकूलन आवश्यकताओं पर निर्भर करता है। वर्तमान लीड समय के लिए हमारी बिक्री टीम से संपर्क करें।
क्या मशीन को मेरे एप्लिकेशन के लिए अनुकूलित किया जा सकता है?
हाँ। Handemo स्पिंडल विकल्प, CNC नियंत्रण प्रणाली (फैनुक, सीमेंस, जीएसके या अन्य), स्वचालन एकीकरण, 4th/5th अक्ष कॉन्फ़िगरेशन, चिप कन्वेयर और विशेष टूलींग सहित अनुकूलन प्रदान करता है। हमें अपनी वर्कपीस आवश्यकताएं बताएं और हम सर्वोत्तम कॉन्फ़िगरेशन का प्रस्ताव देंगे।
क्या आप स्थापना और प्रशिक्षण प्रदान करते हैं?
हाँ। हम ऑन-साइट इंस्टॉलेशन और कमीशनिंग, ऑपरेटर प्रशिक्षण और तकनीकी दस्तावेज़ीकरण प्रदान करते हैं। डिलीवरी के बाद समस्या निवारण और अनुकूलन के लिए रिमोट वीडियो समर्थन भी उपलब्ध है।
आपकी वारंटी नीति क्या है?
मानक वारंटी मशीन टूल को इंस्टॉलेशन से 12 महीने तक कवर करती है, जिसमें स्पेयर पार्ट्स का समर्थन भी शामिल है। विस्तारित वारंटी और निवारक रखरखाव कार्यक्रम अनुरोध पर उपलब्ध हैं।
आप मशीन कैसे शिप करते हैं और डिलीवरी में कितना समय लगता है?
हम पेशेवर पैकिंग के साथ कंटेनर या ब्रेक-बल्क शिपिंग द्वारा दुनिया भर में निर्यात करते हैं। डिलीवरी का समय गंतव्य देश और ऑर्डर किए गए मॉडल पर निर्भर करता है। हमारी निर्यात टीम सीमा शुल्क दस्तावेज़ीकरण सहित संपूर्ण लॉजिस्टिक्स प्रक्रिया का प्रबंधन करती है।
क्या मैं ऑर्डर देने से पहले Handemo फ़ैक्टरी का दौरा कर सकता हूँ?
निश्चित रूप से। मशीन निरीक्षण, कटिंग परीक्षण और आमने-सामने चर्चा के लिए शेडोंग, चीन में हमारे कारखाने में आने के लिए ग्राहकों का स्वागत है। हम नियमित रूप से 150 से अधिक देशों के अंतर्राष्ट्रीय ग्राहकों की मेजबानी करते हैं।
