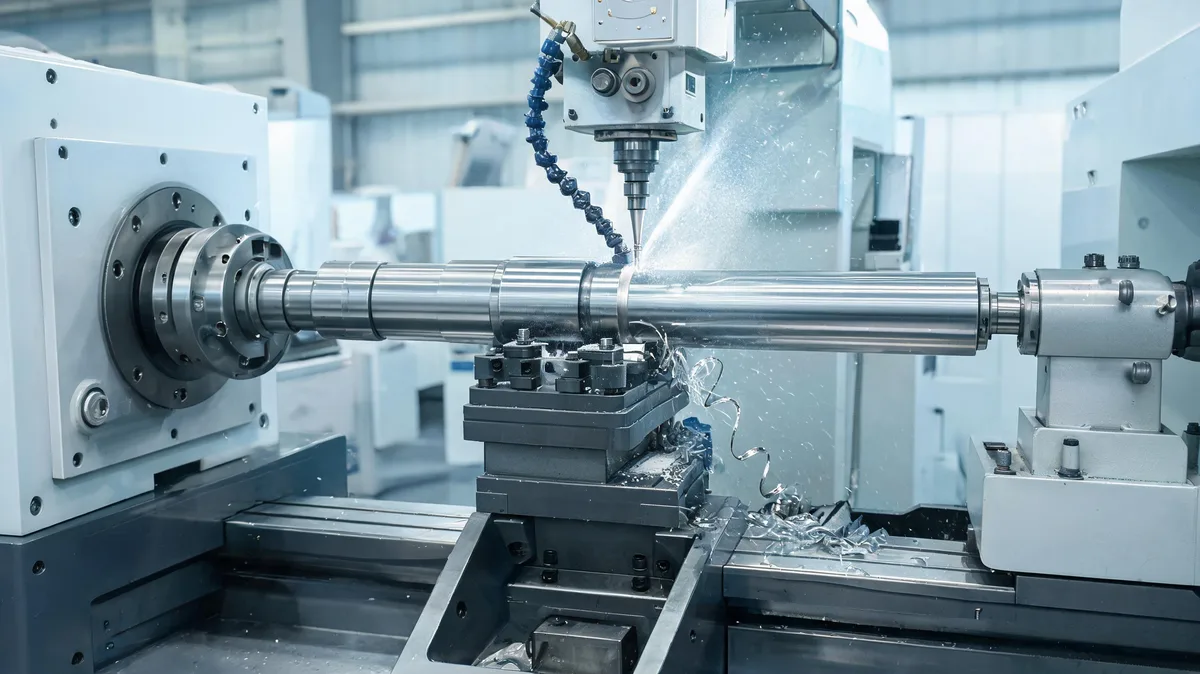

CNC ट्रांसमिशन शाफ्ट की मशीनिंग: प्रक्रिया, मशीनें और गुणवत्ता

ट्रांसमिशन शाफ्ट किसी भी मशीन की दुकान में सबसे आम टर्निंग कार्यों में से एक है, और इसे सही करने की सबसे अधिक मांग है। एक शाफ्ट में कई व्यास, कंधे, कीवे, धागे और कभी-कभी स्प्लिन होते हैं - सभी एक धुरी पर, सभी को संकेंद्रित रहने की आवश्यकता होती है। एक बार सही सेटअप प्राप्त करें और एक शाफ्ट प्रोग्राम वर्षों तक चलता है। यहां बताया गया है कि हम शाफ्ट मशीनिंग के बारे में कैसे सोचते हैं, कौन सी मशीनें फिट होती हैं और प्रक्रिया के बिंदु क्या मायने रखते हैं।

ट्रांसमिशन शाफ्ट को क्या चाहिए

ट्रांसमिशन शाफ्ट आमतौर पर मिश्र धातु इस्पात (4140, 1045) या स्टेनलेस से बनाए जाते हैं, जिनका व्यास 20 मिमी से 100 मिमी से अधिक और लंबाई 100 मिमी से 1500 मिमी तक होती है। मुख्य चुनौती केंद्रों और मुड़े हुए व्यासों के बीच संकेंद्रण है, साथ ही लंबाई में लगातार आकार है। विशिष्टता के आधार पर, शाफ्ट को कीवे, स्प्लिन, थ्रेड और कभी-कभी क्रॉस-ड्रिल किए गए छेद की भी आवश्यकता होती है।

शाफ्ट टर्निंग के लिए अनुशंसित मशीनें

अधिकांश शाफ्ट कार्य के लिए, एक CNC तिरछा बिस्तर खराद सबसे उपयुक्त है। TCK50 छोटे शाफ्ट और उच्च-मात्रा वाले रन को संभालता है; TCK6050 लंबे और भारी शाफ्ट को कवर करता है। कठोरता और अच्छे चिप हटाने के लिए दोनों में 45-डिग्री तिरछा बिस्तर है।

यदि आपके शाफ्ट को मिलिंग या ऑफ-सेंटर सुविधाओं की आवश्यकता है, तो लाइव टूलींग के साथ TCK70 जैसी मिल-टर्न मशीन आपको एक सेटअप में टर्न, मिल कीवे और ड्रिल क्रॉस-होल की सुविधा देती है। बहुत लंबे हिस्सों के लिए, टेलस्टॉक और स्थिर आराम के साथ एक भारी तिरछा बिस्तर खराद स्थिर मशीनिंग का समर्थन करता है।

मुख्य प्रक्रिया बिंदु

केन्द्रित करना और कार्य करना

हमेशा पहले केंद्र के छिद्रों की मशीनिंग करें, फिर बाद के कार्यों के लिए उनका उपयोग करें। एक टेलस्टॉक केंद्र और, लंबे शाफ्ट के लिए, एक स्थिर आराम भाग को कठोर रखता है ताकि व्यास लंबाई के साथ सुसंगत रहे।

रफिंग और फिनिशिंग पास

कट की अधिक गहराई और कम गति के साथ रफ, फिर अंतिम व्यास और सतह के लिए हल्के कट के साथ समाप्त करें। यह विशिष्ट जरूरतों को पूरा करने के साथ चक्र समय को संतुलित करता है।

कुंजी मार्ग और विभाजन

मिल-टर्न पर या मिलिंग अटैचमेंट के साथ, की-वे और स्प्लिन को टर्निंग के समान क्लैंपिंग में काटें, दूसरे सेटअप और उसके साथ आने वाले बहाव से बचें।

सूत्रण

एक कठोर मशीन और सिद्ध थ्रेडिंग चक्र का उपयोग करें। लगातार धागे की गुणवत्ता स्थिर स्पिंडल गति और शीतलक पर निर्भर करती है, नवीनतम चाल पर नहीं।

निरीक्षण

यह पुष्टि करने के लिए कि टेपर विशिष्टता के भीतर है, लंबाई के साथ कई बिंदुओं पर व्यास मापें। एक विश्वसनीय पद्धति का उपयोग करें और संदर्भ को सुसंगत रखें।

अक्सर पूछे जाने वाले प्रश्नों

लंबे शाफ्टों को मोड़ने के लिए कौन सी मशीन सर्वोत्तम है?

टेलस्टॉक और स्थिर आराम के साथ एक तिरछा बिस्तर खराद, जैसे TCK6050, लंबे शाफ्ट के लिए उपयुक्त है। यह भाग को समर्थित रखता है ताकि व्यास एक जैसा बना रहे।

क्या Handemo मशीन शाफ्ट कीवे और स्प्लिन के साथ हो सकती है?

हाँ। लाइव टूलिंग के साथ मिल-टर्न मशीन के साथ, हम हैंडलिंग को कम करने के लिए एक सेटअप में टर्न, मिल कीवे और स्प्लिंस काट सकते हैं।

ट्रांसमिशन शाफ्ट के लिए आप किस स्टील की अनुशंसा करते हैं?

संक्षारण प्रतिरोध के लिए आम विकल्प 4140 और 1045 मिश्र धातु इस्पात, या स्टेनलेस हैं। सही ग्रेड आपके आवेदन और ताकत की आवश्यकताओं पर निर्भर करता है।
