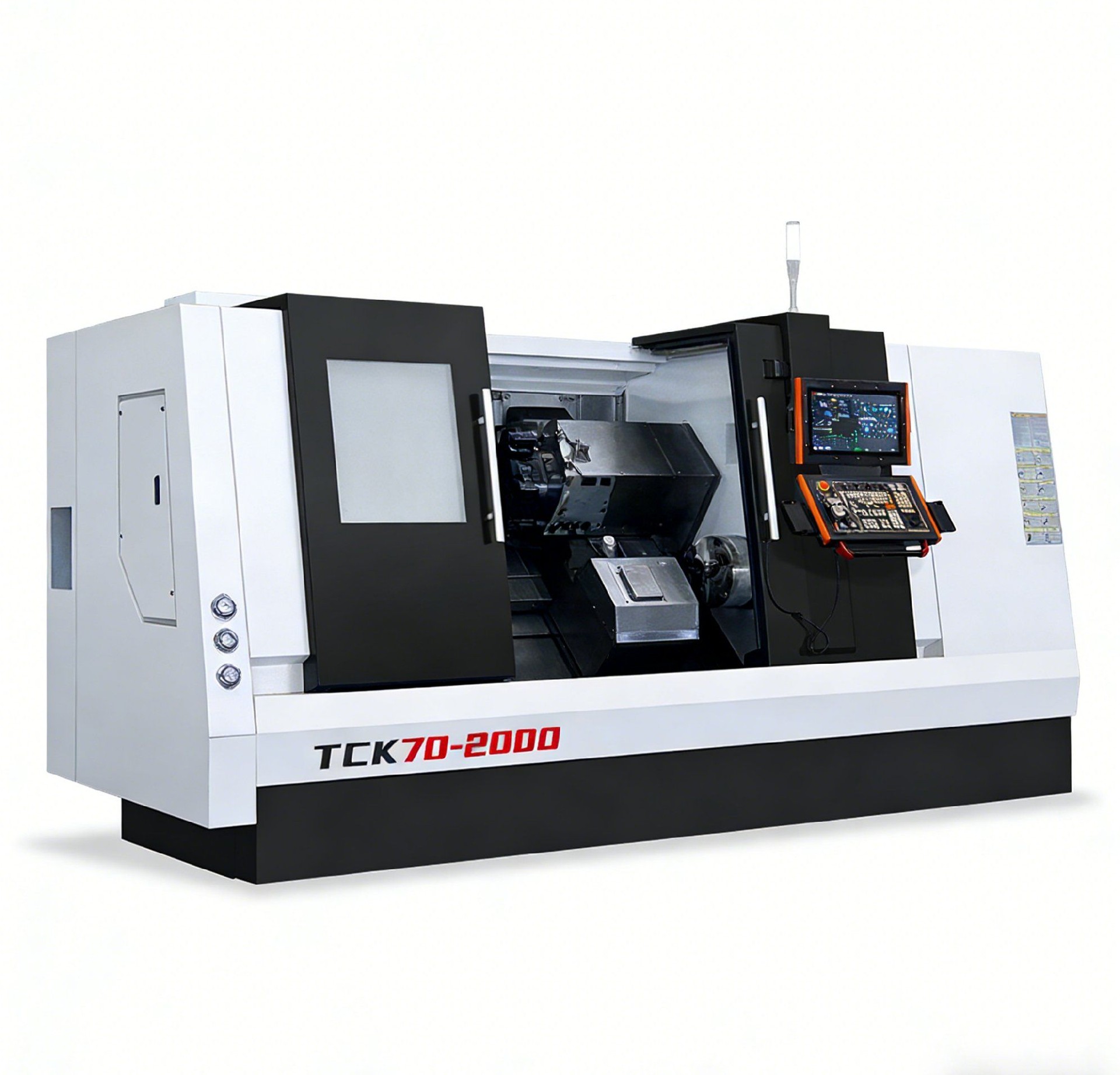

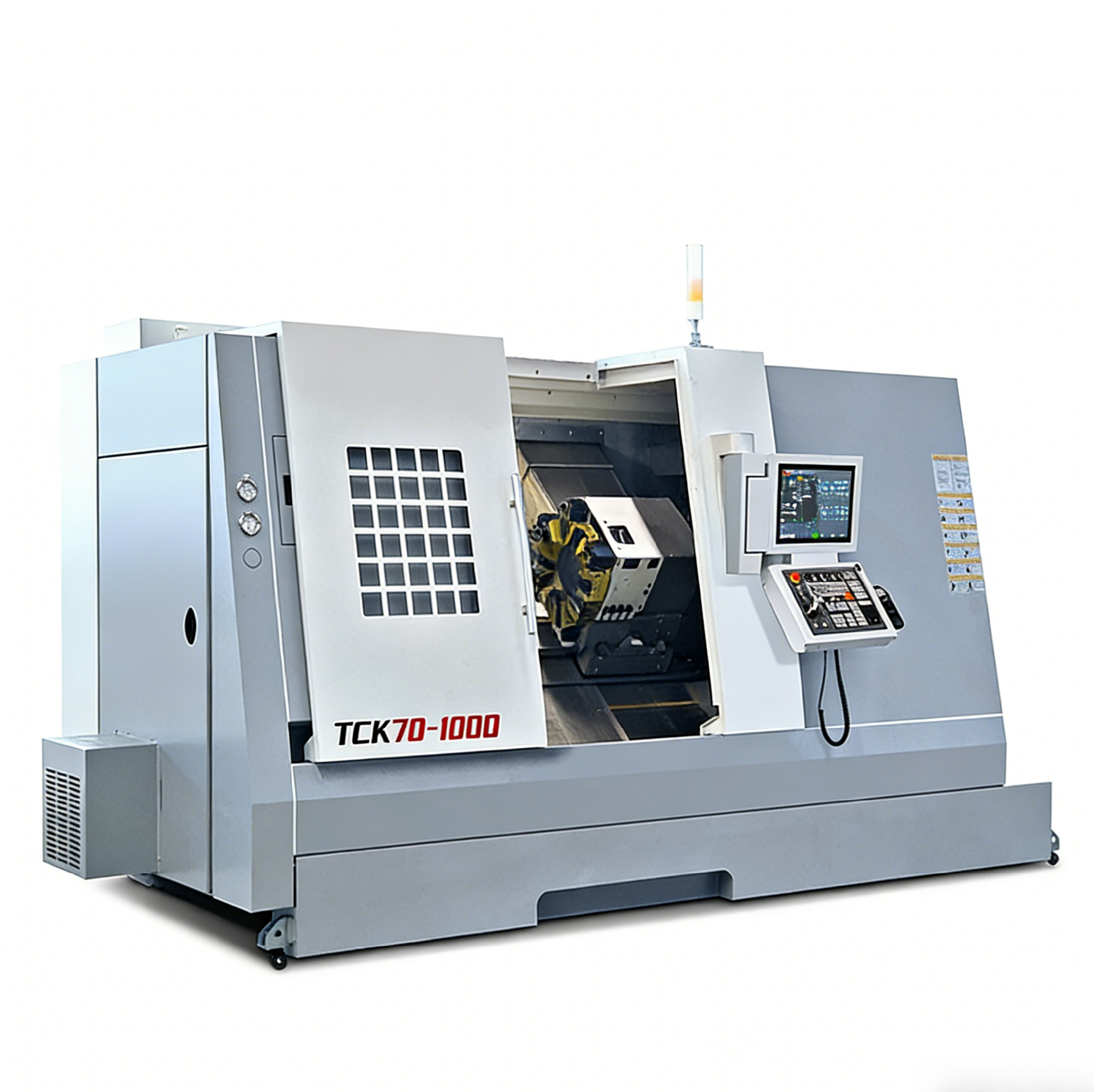

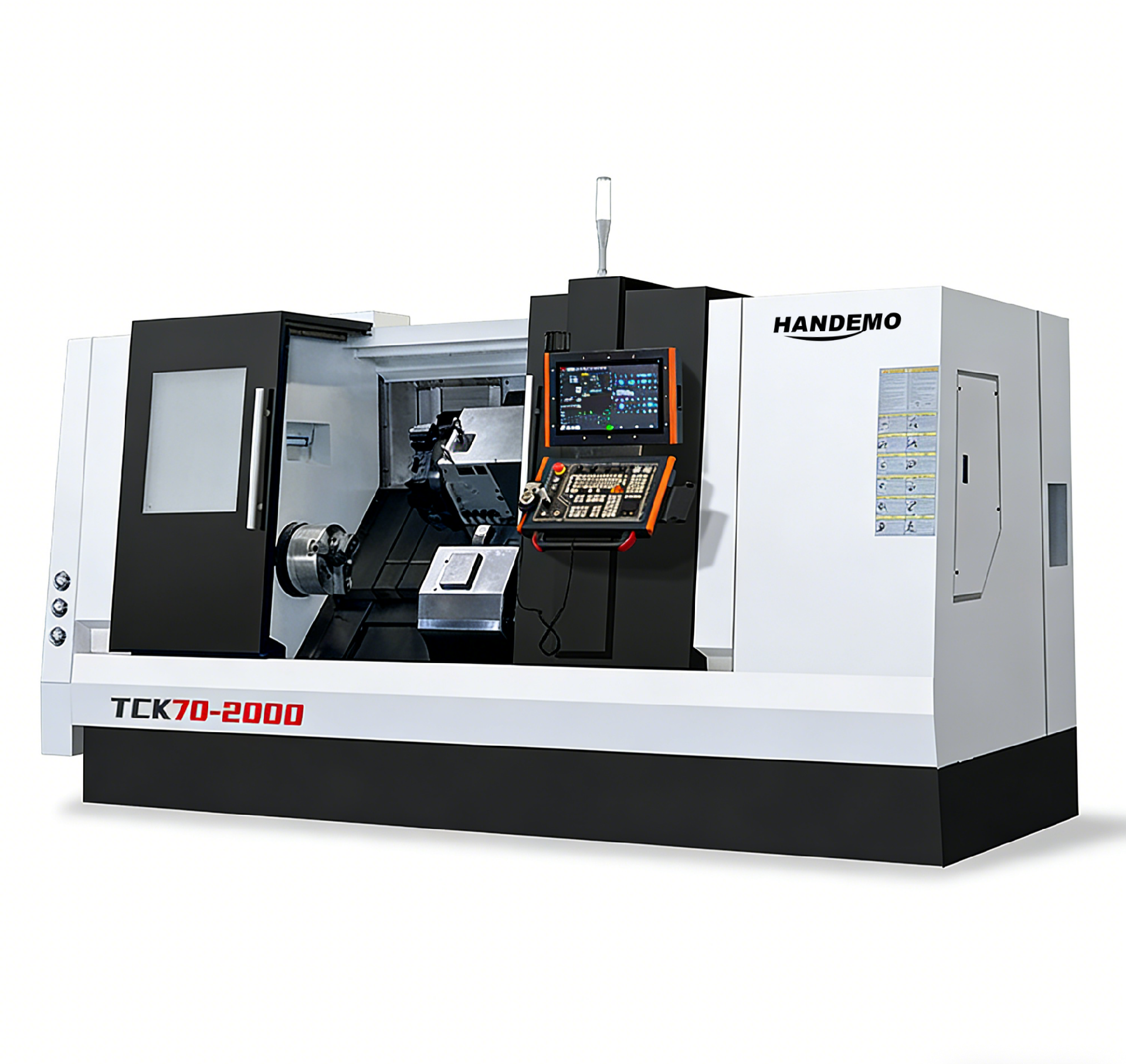

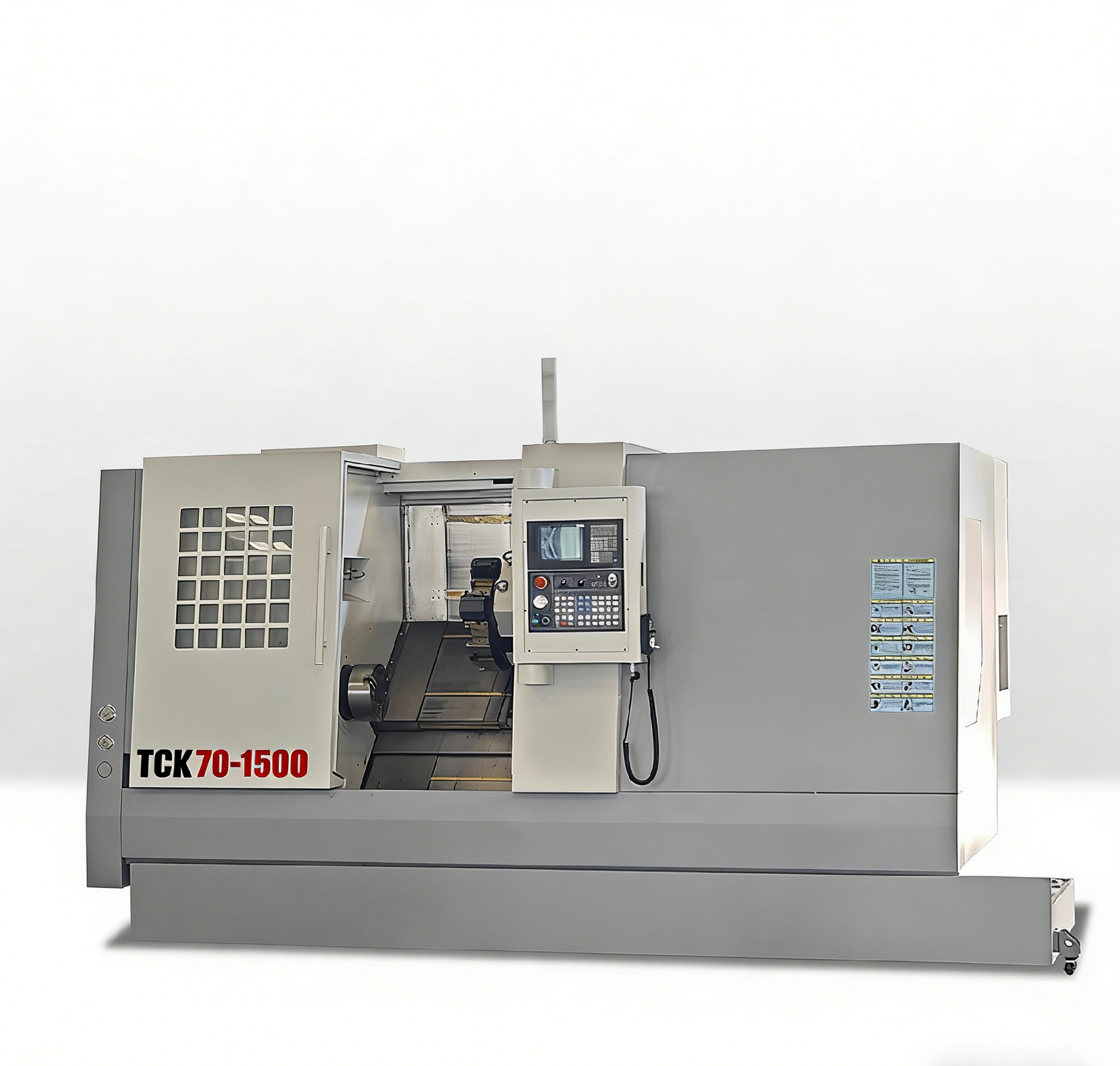

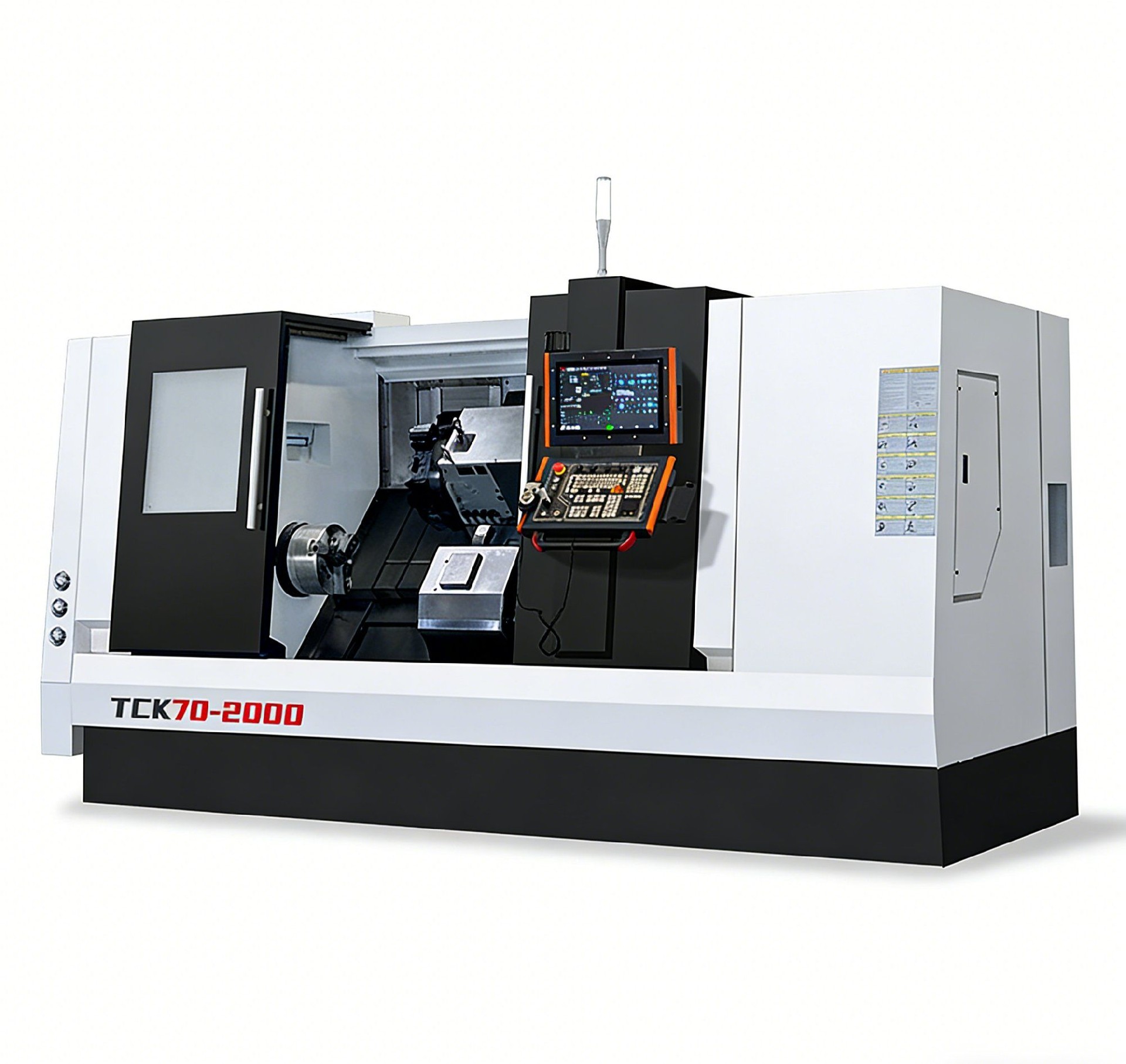

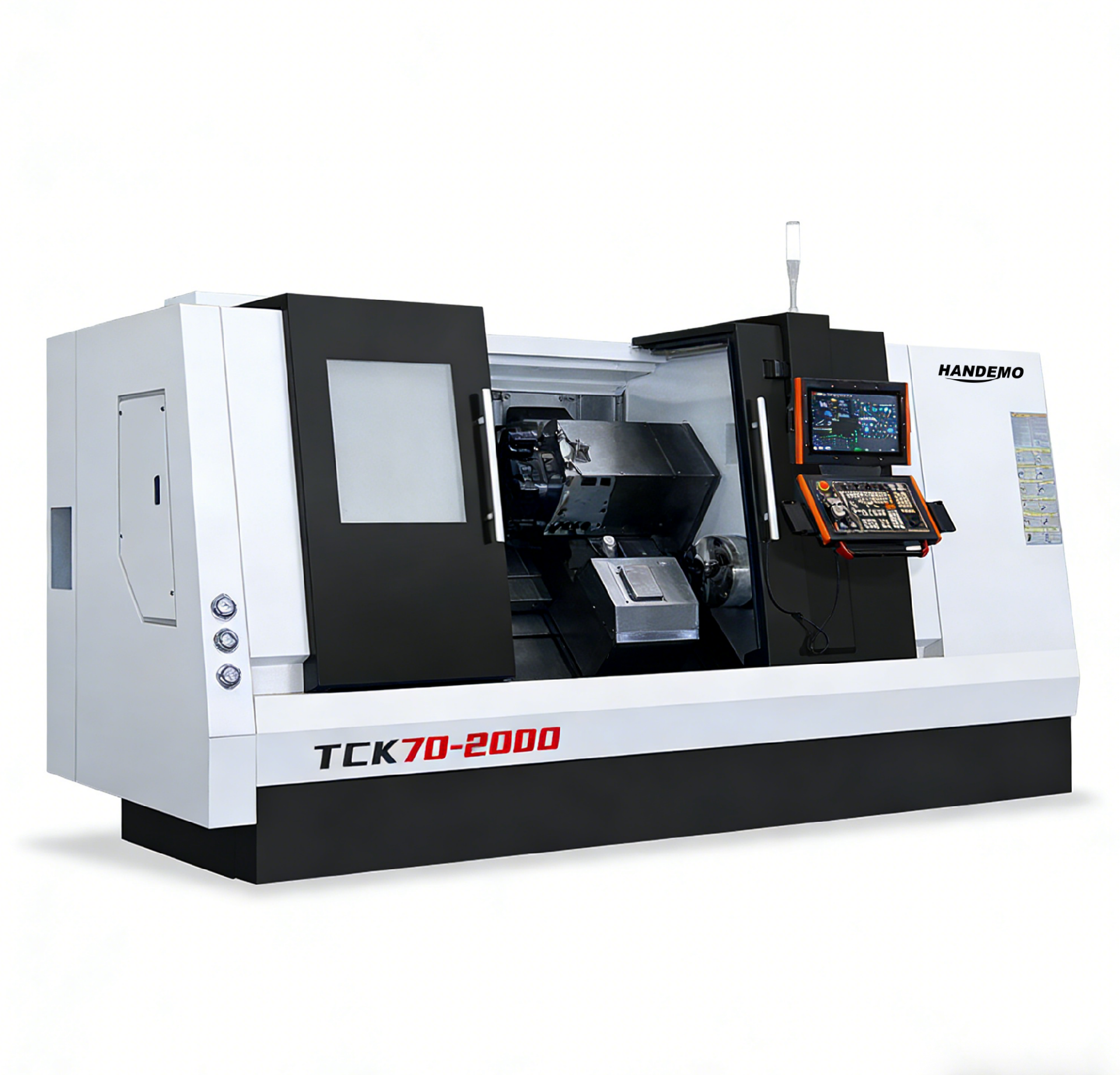

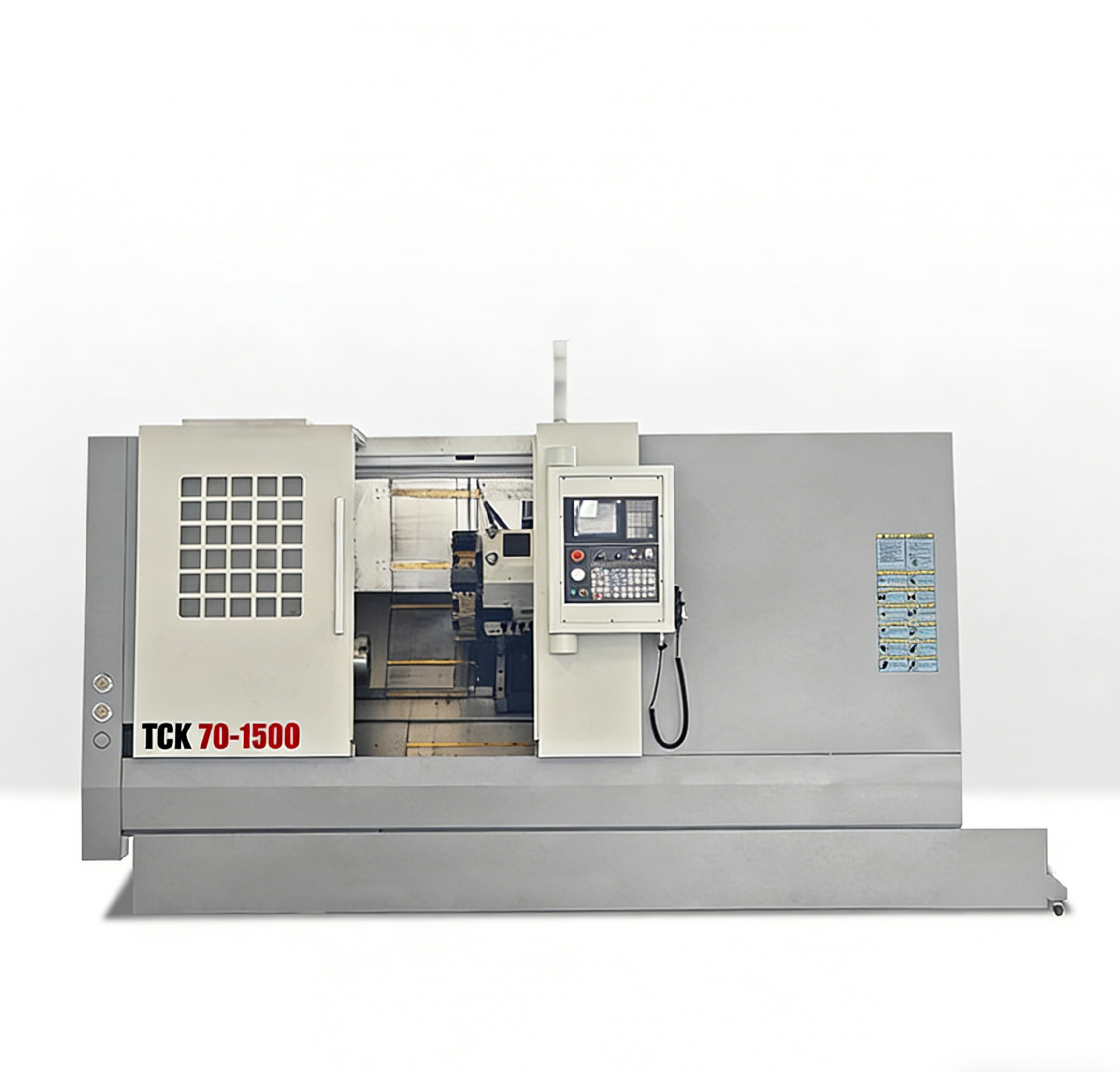

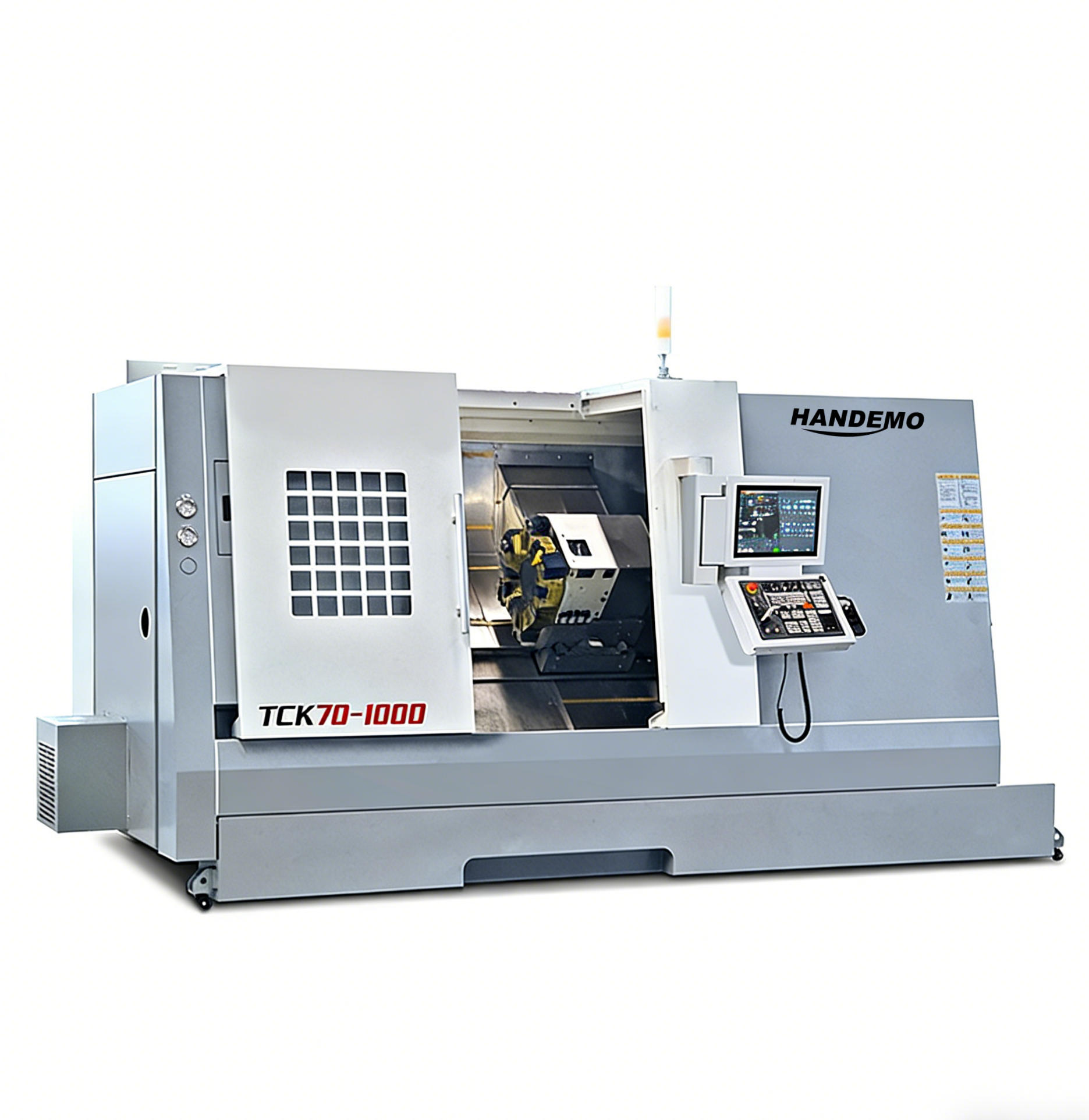

TCK70 सामान्य प्रयोजन उच्च दक्षता मॉडल
CNC तिरछा बिस्तर खराद / सामान्य प्रयोजन CNC तिरछा बिस्तर खराद
तकनीकी विशिष्टताएँ
उत्पाद विवरण पैरामीटर
प्रमुख विशेषताऐं
तीन बिस्तरों की लंबाई: 1500, 2000 और 3000 मिमी
TCK70 बिस्तर पर 720 मिमी के झूले पर 1500, 2000 और 3000 मिमी की अधिकतम मोड़ लंबाई को कवर करता है। एक स्पिंडल प्लेटफ़ॉर्म आंशिक लंबाई के साथ स्केल करता है, इसलिए बढ़ता कार्यभार मशीन परिवार में बदलाव के लिए मजबूर नहीं करता है।

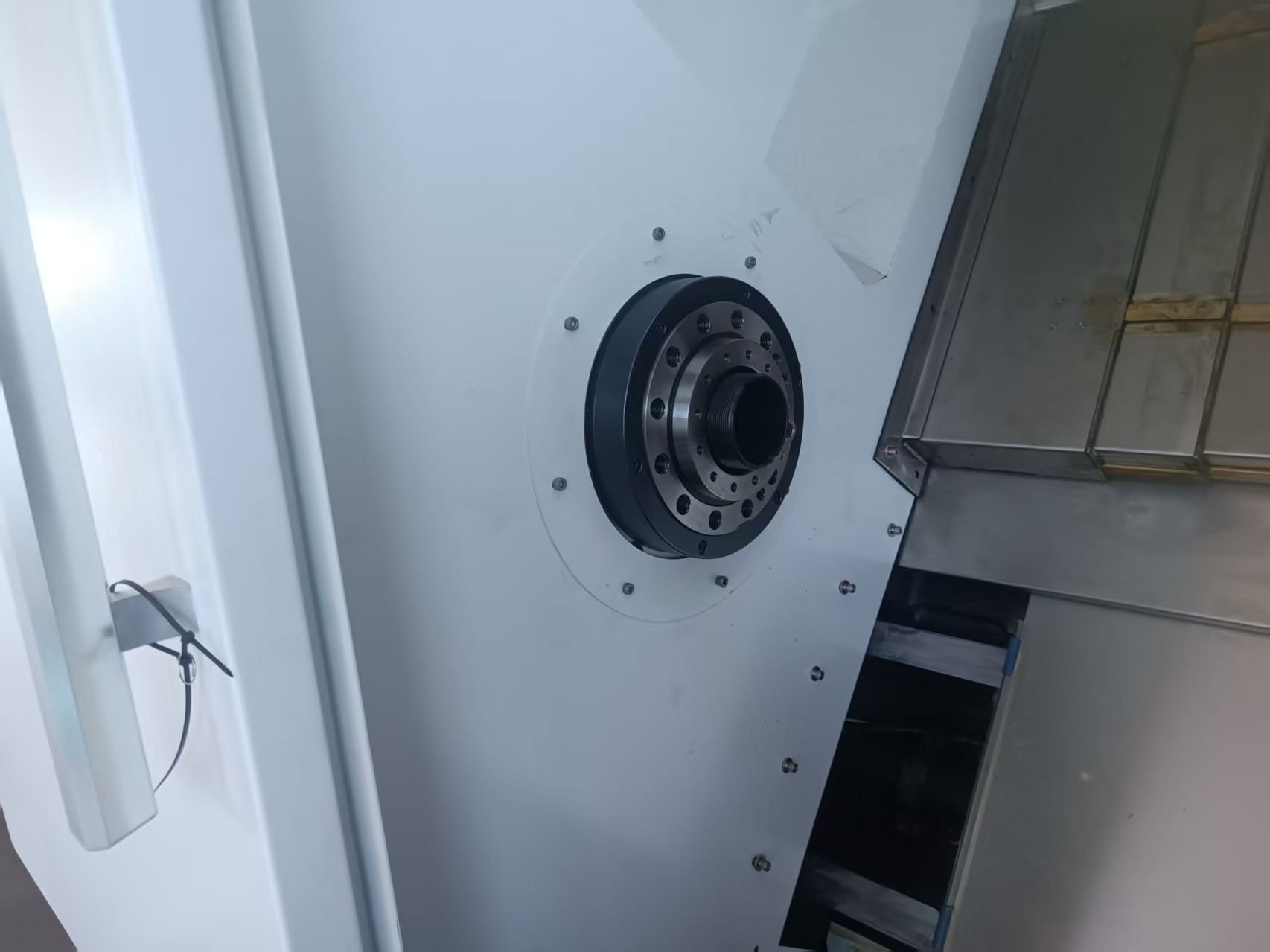

A2-8 या A2-11 स्पिंडल नाक
स्पिंडल विकल्प 70 मिमी बार क्षमता वाले 80 मिमी बोर से 90 मिमी बार क्षमता वाले 120 मिमी बोर तक चलते हैं। छोटी फिटिंग और बड़े फ्लैंज बनाने वाली दुकानें वह संस्करण चुन सकती हैं जो उनके काम से मेल खाता हो।
18.5 किलोवाट स्पिंडल मोटर
18.5 किलोवाट की स्पिंडल मोटर स्टील और कच्चे लोहे में रफिंग पास के लिए टॉर्क को बिना रुके ले जाती है, जिससे एक बैच में चक्र के समय का अनुमान लगाया जा सकता है।
सबसे छोटे बिस्तर पर 12/16 मीटर/मिनट की गति
एक्स और जेड पर रैपिड ट्रैवर्स 1500 मिमी मॉडल पर 12 और 16 मीटर/मिनट पर सबसे ऊपर है, जिसमें 250 मिमी एक्स यात्रा और 1520 मिमी जेड यात्रा है। लंबी Z यात्रा और तेज़ स्थिति कटौती के बीच के समय को कम कर देती है।
प्राथमिक अनुप्रयोग
TCK70 रेंज सामान्य प्रयोजन का टर्निंग कार्य है, फ्लैंज से लेकर लंबे शाफ्ट तक:
- चक या फिक्स्चर पर रखे गए फ्लैंज, हब और डिस्क-प्रकार के हिस्से।

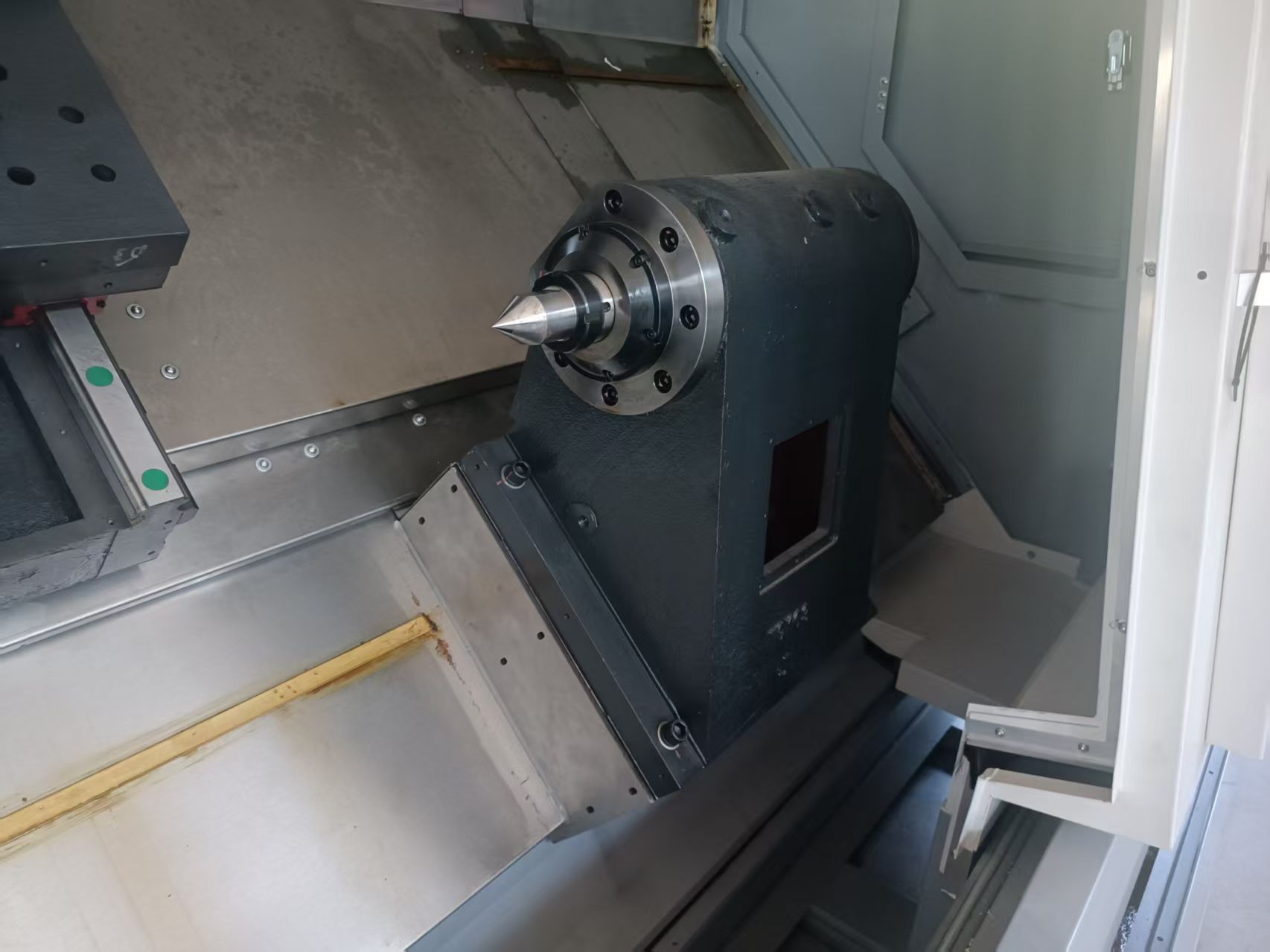

- शाफ्ट और रोलर्स को टेलस्टॉक समर्थन के साथ केंद्रों के बीच घुमाया गया।
- हाइड्रोलिक और वायवीय सिलेंडर घटक।
- स्टील, कच्चा लोहा और अलौह धातुओं में सामान्य मशीनरी पार्ट्स।
TCK70 क्यों चुनें?
TCK70 स्लैंट बेड रेंज का वर्कहॉर्स है: तीन बेड की लंबाई, दो स्पिंडल आकार और एक 45-डिग्री बेड जो चिप्स को काटने वाले क्षेत्र से दूर गिरने देता है। एक तिरछा बिस्तर भी ऑपरेटर को काम के करीब रखता है, जो लंबे शाफ्ट पर मायने रखता है जहां चिप्स उपकरण के पीछे पैक हो जाते हैं। भारी औद्योगिक कार्यों के लिए, TCK6350B अधिक द्रव्यमान वहन करता है; उन हिस्सों के लिए जिन्हें मिलिंग की भी आवश्यकता होती है, एक मिल-टर्न मशीन एक सेटअप बचाता है।
उत्पाद पैरामीटर
| विशेष विवरण | TCK70-1500 | TCK70-2000 | TCK70-3000 |
| अधिकतम. बिस्तर पर झूलना (मिमी) | 720 | 720 | 720 |
| अधिकतम. मोड़ की लंबाई (मिमी) | 1500 | 2000 | 3000 |
| अधिकतम. मोड़ व्यास (मिमी) | 500 | 630 | 630 |
| अधिकतम। सीआर पर स्विंगओएसएस स्लाइड(मिमी) | 420 | 420 | 420 |
| स्पिंडल नाक प्रकार / कोड | A2-8/A2-11 | A2-8/A2-11 | A2-8/A2-11 |
| स्पिंडल बोर व्यास(मिमी) | 80 | 120 | 120 |
| अधिकतम। बार क्षमताty(मिमी) | 70 | 90 | 90 |
| स्पिंडल मोटर आउटपुट पाउer（KW） | 18.5 | 18.5 | 18.5 |
| तीव्र ट्रैवर्स - X‑axis(m/min) | 12 | 10 | 10 |
| तीव्र पारगमन – Z-अक्ष（m/मिनट） | 16 | 10 | 10 |
| यात्रा – | 250 | 320 | 320 |
| यात्रा – Z-अक्ष(मिमी) | 1520 | 2050 | 3050 |
| टेलस्टॉक यात्रा (मिमी) | 1400 | 1950 | 2800 |
| टेलस्टॉक क्विलएल व्यास (मिमी) | 110 | 110 | 110 |
| टेलस्टॉक क्विल स्ट्रोक(मिमी) | 100 | 100 | 100 |
| लगभग. सकल हमआठ(मिमी) | 8500 | 9500 | 11000 |
तुम्हारी चिंता
हमारी प्रतिबद्धता
01जमा का भुगतान कर दिया - उत्पादन अभी भी निर्धारित नहीं है, और कोई डिलीवरी तिथि निश्चित नहीं है।
✓हम शुरू करने से पहले लिखित रूप में आपके उत्पादन स्लॉट की पुष्टि करते हैं, और प्रत्येक चरण की प्रगति को आप तक पहुंचाते हैं।
02अन्यत्र सस्ता ऑर्डर किया गया - केवल खरीदे गए और बदले गए प्रमुख घटकों को खोजने के लिए।
✓वास्तविक घटक और इन-हाउस उत्पादन, प्रेषण से पहले साझा किए गए निरीक्षण डेटा के साथ।
03दस्तावेज़ों, परमिटों या दोहरे उपयोग वाले निर्यात नियंत्रण को लेकर सीमा पर रुका हुआ सामान।
✓एक इन-हाउस सीमा शुल्क टीम और अनुपालन दोहरे उपयोग वाली फाइलिंग - यह हमारा दैनिक कार्य है।
04रोलेड बुकिंग, अचानक गंतव्य शुल्क, पारगमन में मशीनें क्षतिग्रस्त या जंग लगी।
✓सावधानीपूर्वक पैकिंग और लॉजिस्टिक्स प्रबंधन - और जब कुछ गलत होता है, तो हम आपको पहले बताते हैं।
05मशीन खराब, कोई नहीं पहुंच रहा, स्पेयर पार्ट्स महीनों दूर।
✓पता लगाने योग्य रिकॉर्ड के साथ 24 घंटे की प्रतिक्रिया, और टोकरे में एक मानक स्पेयर-पार्ट किट।
06निर्णय के लिए प्रयास किया गया - लेकिन जो प्रश्न महत्वपूर्ण हैं उनका उत्तर कभी नहीं दिया जाता।
✓आप जो पूछते हैं हम उसका उत्तर देते हैं, और केवल प्रमुख मील के पत्थर पर ही पहुंचते हैं - कोई स्पैम नहीं, कोई पीछा नहीं।
07यह नहीं बता सकता कि यह कोटेशन के पीछे असली फैक्ट्री है, या कोई बिचौलिया।
✓1,000+ कर्मचारी और 220,000㎡ फैक्ट्री - किसी भी समय आएं और हमें व्यक्तिगत रूप से सत्यापित करें।
अपने आवेदन के लिए एक कोटेशन प्राप्त करें
क्या आपको अपनी उत्पादन लाइन से मेल खाने वाली CNC मशीन की आवश्यकता है? हमें अपने भाग के चित्र और बैच का आकार भेजें, और हमारे इंजीनियर उपयुक्त मॉडल, टूलींग और फिक्स्चर सेटअप की अनुशंसा करेंगे।
Handemo CNC पर sales1@handemocnc.com या व्हाट्सएप +86 135 6320 3038 पर संपर्क करें। आप यहां जांच भेज सकते हैं भी कर सकते हैं।
अक्सर पूछे जाने वाले प्रश्न
अक्सर पूछे जाने वाले प्रश्नों
इस मशीन के लिए न्यूनतम ऑर्डर मात्रा क्या है?
हम 1 यूनिट से ऑर्डर स्वीकार करते हैं। प्रत्येक मशीन को पूर्ण गुणवत्ता निरीक्षण के साथ ऑर्डर करने के लिए निर्मित किया जाता है, और लीड समय मॉडल और अनुकूलन आवश्यकताओं पर निर्भर करता है। वर्तमान लीड समय के लिए हमारी बिक्री टीम से संपर्क करें।
क्या मशीन को मेरे एप्लिकेशन के लिए अनुकूलित किया जा सकता है?
हाँ। Handemo स्पिंडल विकल्प, CNC नियंत्रण प्रणाली (फैनुक, सीमेंस, जीएसके या अन्य), स्वचालन एकीकरण, 4th/5th अक्ष कॉन्फ़िगरेशन, चिप कन्वेयर और विशेष टूलींग सहित अनुकूलन प्रदान करता है। हमें अपनी वर्कपीस आवश्यकताएं बताएं और हम सर्वोत्तम कॉन्फ़िगरेशन का प्रस्ताव देंगे।
क्या आप स्थापना और प्रशिक्षण प्रदान करते हैं?
हाँ। हम ऑन-साइट इंस्टॉलेशन और कमीशनिंग, ऑपरेटर प्रशिक्षण और तकनीकी दस्तावेज़ीकरण प्रदान करते हैं। डिलीवरी के बाद समस्या निवारण और अनुकूलन के लिए रिमोट वीडियो समर्थन भी उपलब्ध है।
आपकी वारंटी नीति क्या है?
मानक वारंटी मशीन टूल को इंस्टॉलेशन से 12 महीने तक कवर करती है, जिसमें स्पेयर पार्ट्स का समर्थन भी शामिल है। विस्तारित वारंटी और निवारक रखरखाव कार्यक्रम अनुरोध पर उपलब्ध हैं।
आप मशीन कैसे शिप करते हैं और डिलीवरी में कितना समय लगता है?
हम पेशेवर पैकिंग के साथ कंटेनर या ब्रेक-बल्क शिपिंग द्वारा दुनिया भर में निर्यात करते हैं। डिलीवरी का समय गंतव्य देश और ऑर्डर किए गए मॉडल पर निर्भर करता है। हमारी निर्यात टीम सीमा शुल्क दस्तावेज़ीकरण सहित संपूर्ण लॉजिस्टिक्स प्रक्रिया का प्रबंधन करती है।
क्या मैं ऑर्डर देने से पहले Handemo फ़ैक्टरी का दौरा कर सकता हूँ?
निश्चित रूप से। मशीन निरीक्षण, कटिंग परीक्षण और आमने-सामने चर्चा के लिए शेडोंग, चीन में हमारे कारखाने में आने के लिए ग्राहकों का स्वागत है। हम नियमित रूप से 150 से अधिक देशों के अंतर्राष्ट्रीय ग्राहकों की मेजबानी करते हैं।
