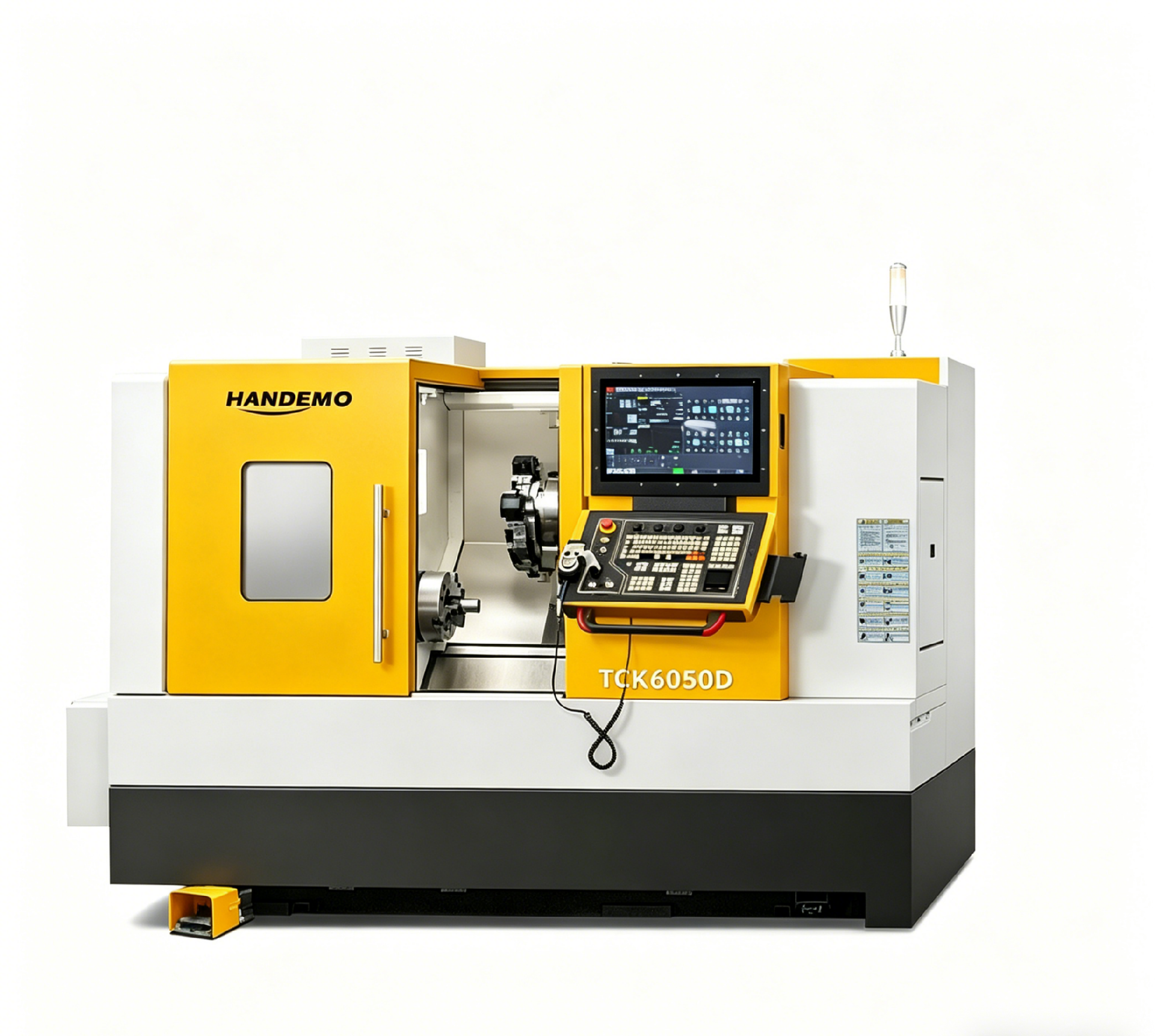

TCK6050D हाई-एंड प्रिसिजन मॉडल
CNC तिरछा बिस्तर खराद / उच्च परिशुद्धता CNC तिरछा बिस्तर खराद
तकनीकी विशिष्टताएँ
उत्पाद विवरण पैरामीटर
प्रमुख विशेषताऐं
दो बिस्तरों की लंबाई: 500 मिमी और 980 मिमी टर्निंग
TCK6050D-500 500 मिमी और TCK6050D-1000 से 980 मिमी में बदल जाता है। दोनों बिस्तर पर समान 560 मिमी स्विंग और 410 मिमी अधिकतम मोड़ व्यास रखते हैं, इसलिए लंबा बिस्तर मशीन के काम करने के तरीके को नहीं बदलता है।
65 मिमी बोर के साथ A2-6 स्पिंडल
65 मिमी बोर के साथ एक A2-6 स्पिंडल नाक 50 मिमी बार से गुजरती है। शाफ्ट, फिटिंग और वाल्व के हिस्से जिन्हें मोड़ने की आवश्यकता होती है वे एक ही बार में बंद हो जाते हैं।
11/15 किलोवाट स्पिंडल मोटर
एक 11/15 किलोवाट स्पिंडल मोटर A2-6 नाक को चलाती है, जो स्टील और कच्चे लोहे के काम के लिए पर्याप्त टॉर्क ले जाती है, बिना किसी खुरदरे मार्ग से रुके।
टेलस्टॉक सपोर्ट के साथ 15 मीटर/मिनट रैपिड्स
X और Z 15 मीटर/मिनट की गति से तीव्र गति से चलते हैं, जिसमें 280 मिमी की X यात्रा और 630 या 1120 मिमी की Z यात्रा होती है। लंबे मॉडल पर 100 मिमी क्विल स्ट्रोक के साथ टेलस्टॉक यात्रा 900 मिमी तक चलती है।
प्राथमिक अनुप्रयोग
TCK6050D शाफ्ट और फिटिंग पर सटीक टर्निंग कार्य को कवर करता है:
- शाफ्ट और पिन को टेलस्टॉक समर्थन के साथ केंद्रों के बीच घुमाया गया।
- हाइड्रोलिक फिटिंग, एडेप्टर और वाल्व घटक।
- स्टील और कच्चा लोहा में ऑटोमोटिव और सामान्य इंजीनियरिंग पार्ट्स।
- बैच कार्य जहां लगातार पार्ट-टू-पार्ट आउटपुट मायने रखता है।
TCK6050D क्यों चुनें?
TCK6050D श्रेणी में सटीक तिरछा बिस्तर मॉडल है। आप इसे सामान्य प्रयोजन TCK70 के स्थान पर चुनते हैं जब हिस्से छोटे होते हैं और सतह की फिनिश कच्ची धातु को हटाने से अधिक मायने रखती है। लाइन शेयर टूलींग में दोनों स्पिंडल विकल्प हैं, इसलिए कई मॉडल चलाने वाली दुकान को अलग-अलग धारकों को स्टॉक करने की ज़रूरत नहीं है। उन हिस्सों के लिए जिन्हें क्रॉस मिलिंग की भी आवश्यकता है, इसके बजाय मिल-टर्न रेंज देखें।
उत्पाद पैरामीटर
| विशेष विवरण | TCK6050D-500 | TCK6050D-1000 |
| अधिकतम. बिस्तर पर झूलना (मिमी) | 560 | 560 |
| अधिकतम. मोड़ की लंबाई (मिमी) | 500 | 980 |
| अधिकतम. मोड़ व्यास(मिमी) | 410 | 410 |
| अधिकतम. क्रॉस स्लाइड पर स्विंग(मिमी) | 320 | 320 |
| मानक मोड़ व्यास(मिमी) | 280 | 300 |
| स्पिंडल नाक प्रकार/कोड | A2-6 | A2-6 |
| स्पिंडल बोर व्यास(मिमी) | 65 | 65 |
| अधिकतम. बार क्षमता(मिमी) | 50 | 50 |
| स्पिंडल मोटर आउटपुट पावर (किलोवाट) | 11/15 | 11/15 |
| एक्स-अक्ष तीव्र ट्रैवर्स (एम/मिनट) | 15 | 15 |
| Z-अक्ष तीव्र ट्रैवर्स (मी/मिनट) | 15 | 15 |
| एक्स-अक्ष यात्रा(मिमी) | 280 | 280 |
| Z-अक्ष यात्रा(मिमी) | 630 | 1120 |
| टेलस्टॉक यात्रा(मिमी) | 450 | 900 |
| टेलस्टॉक क्विल स्ट्रोक(मिमी) | 100 | 100 |
| मशीन आयाम(मिमी) | 4000 | - |
| लगभग। सकल वजन (किग्रा) | 3508L× 1924W× 1966.5H | - |
तुम्हारी चिंता
हमारी प्रतिबद्धता
01जमा का भुगतान कर दिया - उत्पादन अभी भी निर्धारित नहीं है, और कोई डिलीवरी तिथि निश्चित नहीं है।
✓हम शुरू करने से पहले लिखित रूप में आपके उत्पादन स्लॉट की पुष्टि करते हैं, और प्रत्येक चरण की प्रगति को आप तक पहुंचाते हैं।
02अन्यत्र सस्ता ऑर्डर किया गया - केवल खरीदे गए और बदले गए प्रमुख घटकों को खोजने के लिए।
✓वास्तविक घटक और इन-हाउस उत्पादन, प्रेषण से पहले साझा किए गए निरीक्षण डेटा के साथ।
03दस्तावेज़ों, परमिटों या दोहरे उपयोग वाले निर्यात नियंत्रण को लेकर सीमा पर रुका हुआ सामान।
✓एक इन-हाउस सीमा शुल्क टीम और अनुपालन दोहरे उपयोग वाली फाइलिंग - यह हमारा दैनिक कार्य है।
04रोलेड बुकिंग, अचानक गंतव्य शुल्क, पारगमन में मशीनें क्षतिग्रस्त या जंग लगी।
✓सावधानीपूर्वक पैकिंग और लॉजिस्टिक्स प्रबंधन - और जब कुछ गलत होता है, तो हम आपको पहले बताते हैं।
05मशीन खराब, कोई नहीं पहुंच रहा, स्पेयर पार्ट्स महीनों दूर।
✓पता लगाने योग्य रिकॉर्ड के साथ 24 घंटे की प्रतिक्रिया, और टोकरे में एक मानक स्पेयर-पार्ट किट।
06निर्णय के लिए प्रयास किया गया - लेकिन जो प्रश्न महत्वपूर्ण हैं उनका उत्तर कभी नहीं दिया जाता।
✓आप जो पूछते हैं हम उसका उत्तर देते हैं, और केवल प्रमुख मील के पत्थर पर ही पहुंचते हैं - कोई स्पैम नहीं, कोई पीछा नहीं।
07यह नहीं बता सकता कि यह कोटेशन के पीछे असली फैक्ट्री है, या कोई बिचौलिया।
✓1,000+ कर्मचारी और 220,000㎡ फैक्ट्री - किसी भी समय आएं और हमें व्यक्तिगत रूप से सत्यापित करें।
अपने आवेदन के लिए एक कोटेशन प्राप्त करें
क्या आपको अपनी उत्पादन लाइन से मेल खाने वाली CNC मशीन की आवश्यकता है? हमें अपने भाग के चित्र और बैच का आकार भेजें, और हमारे इंजीनियर उपयुक्त मॉडल, टूलींग और फिक्स्चर सेटअप की अनुशंसा करेंगे।
Handemo CNC पर sales1@handemocnc.com या व्हाट्सएप +86 135 6320 3038 पर संपर्क करें। आप यहां जांच भेज सकते हैं भी कर सकते हैं।
अक्सर पूछे जाने वाले प्रश्न
अक्सर पूछे जाने वाले प्रश्नों
इस मशीन के लिए न्यूनतम ऑर्डर मात्रा क्या है?
हम 1 यूनिट से ऑर्डर स्वीकार करते हैं। प्रत्येक मशीन को पूर्ण गुणवत्ता निरीक्षण के साथ ऑर्डर करने के लिए निर्मित किया जाता है, और लीड समय मॉडल और अनुकूलन आवश्यकताओं पर निर्भर करता है। वर्तमान लीड समय के लिए हमारी बिक्री टीम से संपर्क करें।
क्या मशीन को मेरे एप्लिकेशन के लिए अनुकूलित किया जा सकता है?
हाँ। Handemo स्पिंडल विकल्प, CNC नियंत्रण प्रणाली (फैनुक, सीमेंस, जीएसके या अन्य), स्वचालन एकीकरण, 4th/5th अक्ष कॉन्फ़िगरेशन, चिप कन्वेयर और विशेष टूलींग सहित अनुकूलन प्रदान करता है। हमें अपनी वर्कपीस आवश्यकताएं बताएं और हम सर्वोत्तम कॉन्फ़िगरेशन का प्रस्ताव देंगे।
क्या आप स्थापना और प्रशिक्षण प्रदान करते हैं?
हाँ। हम ऑन-साइट इंस्टॉलेशन और कमीशनिंग, ऑपरेटर प्रशिक्षण और तकनीकी दस्तावेज़ीकरण प्रदान करते हैं। डिलीवरी के बाद समस्या निवारण और अनुकूलन के लिए रिमोट वीडियो समर्थन भी उपलब्ध है।
आपकी वारंटी नीति क्या है?
मानक वारंटी मशीन टूल को इंस्टॉलेशन से 12 महीने तक कवर करती है, जिसमें स्पेयर पार्ट्स का समर्थन भी शामिल है। विस्तारित वारंटी और निवारक रखरखाव कार्यक्रम अनुरोध पर उपलब्ध हैं।
आप मशीन कैसे शिप करते हैं और डिलीवरी में कितना समय लगता है?
हम पेशेवर पैकिंग के साथ कंटेनर या ब्रेक-बल्क शिपिंग द्वारा दुनिया भर में निर्यात करते हैं। डिलीवरी का समय गंतव्य देश और ऑर्डर किए गए मॉडल पर निर्भर करता है। हमारी निर्यात टीम सीमा शुल्क दस्तावेज़ीकरण सहित संपूर्ण लॉजिस्टिक्स प्रक्रिया का प्रबंधन करती है।
क्या मैं ऑर्डर देने से पहले Handemo फ़ैक्टरी का दौरा कर सकता हूँ?
निश्चित रूप से। मशीन निरीक्षण, कटिंग परीक्षण और आमने-सामने चर्चा के लिए शेडोंग, चीन में हमारे कारखाने में आने के लिए ग्राहकों का स्वागत है। हम नियमित रूप से 150 से अधिक देशों के अंतर्राष्ट्रीय ग्राहकों की मेजबानी करते हैं।
