केस स्टडी: ट्रांसमिशन शाफ्ट की मशीनिंग

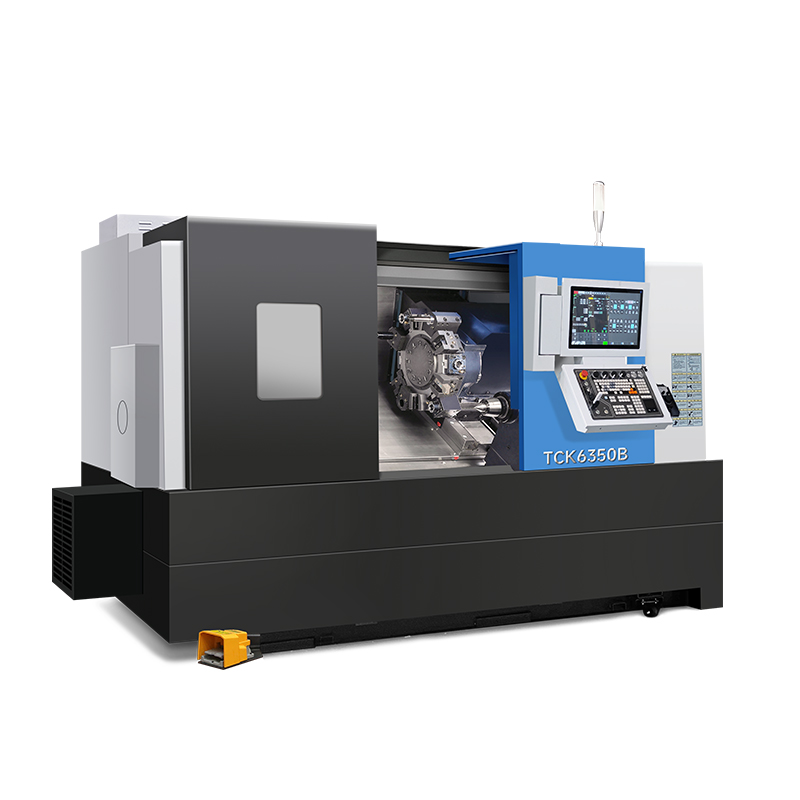

एक ट्रांसमिशन शाफ्ट को गोल, सीधा और सुसंगत होना चाहिए। यह पूरे ड्राइव का भार और रोटेशन वहन करता है, इसलिए यदि यह राउंड से बाहर है या लाइन से बाहर है, तो जिस बेयरिंग में यह चलता है उसे नुकसान होगा और जिस मशीन से यह संबंधित है वह नहीं चलेगी। यह केस अध्ययन यह देखता है कि हम 167】 स्लैंट-बेड लेथ पर मशीन कैसे बनाते हैं।<आकृति> शाफ्ट कई पत्रिकाओं, एक कंधे और एक सेट के साथ एक चरणबद्ध गोल हिस्सा है स्प्लिन या कीवेज़ का। ग्राहक को जर्नल एक सामान्य अक्ष पर और कंधे उसके वर्गाकार चाहिए। स्टेप्ड शाफ्ट एक क्लासिक टर्निंग जॉब है, लेकिन फीचर्स को अक्ष के अनुरूप रहना होगा।<पी>जर्नल वह जगह हैं जहां बीयरिंग बैठते हैं, इसलिए उन्हें गोल और सच्चा होना चाहिए। कंधे वह स्थान हैं जहां गियर या कॉलर बैठता है, इसलिए उन्हें धुरी के वर्गाकार होना चाहिए। यदि इनमें से कोई भी बंद है, तो शाफ्ट ठीक से नहीं चलेगा।<एच2>सेटअप<पी>हम केंद्रों के बीच के हिस्से को घुमाते हैं ताकि यह सही तरीके से चले। एक Handemo CNC slant-bed lathe केंद्रों को पकड़ता है और जर्नल और कंधों को एक सेटअप में काटता है, सब कुछ एक अक्ष पर रखता है। केंद्रों के बीच मोड़ना शाफ्ट को सही रखने का मानक तरीका है।<पी>केंद्रों के बीच मोड़ने से, भाग को रिक्त स्थान के बाहर के बजाय केंद्र रेखा पर संदर्भित किया जाता है। यह जर्नल और कंधों को एक ही धुरी पर रखता है, जिसकी शाफ्ट को आवश्यकता होती है।<एच2>जर्नल्स को मोड़ना<पी>जर्नल्स को उस आकार में घुमाया जाता है, जिसके लिए प्रिंट की आवश्यकता होती है, और उन्हें होना ही चाहिए गोल और सुसंगत. हम स्टॉक हटाने के लिए एक रफिंग पास लेते हैं, फिर जर्नल को आकार में लाने और खत्म करने के लिए एक फिनिशिंग पास लेते हैं। फिनिशिंग पास हल्का है, इसलिए जर्नल गोल रहता है और फटता नहीं है।<पी>हम गोलाई और आकार के लिए रन के अंत में जर्नल की जांच करते हैं। यदि उपकरण खराब हो जाता है, तो जर्नल का आकार बदल जाएगा, इसलिए हम उपकरण पर नजर रखते हैं। कंधे धुरी के वर्गाकार मशीनी होते हैं। एक कंधा जो चौकोर नहीं है वह गियर या कॉलर को अपनी धुरी से दूर जाने देगा। हम कंधे का सामना करते हैं और जांचते हैं कि यह जर्नल के वर्गाकार है।<पी>एक शाफ्ट के लिए जो बेयरिंग पर चलता है, एक चौकोर कंधा वह है जो बेयरिंग को सही ढंग से रखता है। यदि कंधा बंद है, तो बेयरिंग एक कोण पर बैठ जाएगी और असमान रूप से घिस जाएगी। यदि शाफ्ट में स्प्लिन या कीवे हैं, तो उन्हें मोड़ने के बाद काट दिया जाता है। की-वे में एक गियर या चाबी होती है, और इसे स्प्लिंस के सापेक्ष सही स्थिति में होना चाहिए। हम की-वे को शाफ्ट के साथ एक ही अक्ष पर काटते हैं ताकि यह स्प्लिन के साथ संरेखित हो। स्प्लिन और कीवे की स्थिति जर्नल के अनुरूप होनी चाहिए। यदि वे नहीं हैं, तो गियर शाफ्ट के साथ सही समय पर काम नहीं करेगा।<एच2>कैसे एक स्लैंट-बेड लेथ मदद करता है<पी>एक स्लैंट-बेड लेथ एक शाफ्ट के लिए अच्छा फिट है क्योंकि झुका हुआ बिस्तर सख्त है और चिप्स गिर जाते हैं। उपकरण काम के करीब रहता है, और भाग केंद्रों के बीच सही चलता है। यही वह चीज़ है जो एक दुकान को एक लंबे, सीढ़ीदार शाफ्ट को बिना हिलाए या हिलाए घुमाने देती है। लंबे शाफ्ट के लिए, मशीन को उसकी लंबाई के साथ भाग को स्थिर रखना होता है। एक सख्त बिस्तर और नियमित आराम मदद कर सकता है। यह कटते समय शाफ्ट को सीधा रखता है।<एच2>गुणवत्ता जांच<पी>शॉफ्ट मशीन छोड़ने से पहले हम उन चीजों की जांच करते हैं जो मामला:<उल वर्ग=" सूची-पैडिंगबाएं-2"><ली><पी>जर्नल आकार और गोलाई. कंधे का चौकोरपन अक्ष. कि स्प्लिन और कीवे दाईं ओर हैं स्थिति.<ली><पी>सतह खत्म पत्रिकाएँ। कि शाफ्ट अपने अनुदिश सीधा है लंबाई.<पी>ये जांच पुष्टि करती है कि शाफ्ट उस ड्राइव के लिए फिट है जो उससे संबंधित है to. एक बार प्रक्रिया सेट हो जाने के बाद, शाफ्ट पूरे बैच में अपना जर्नल संरेखण रखता है। शाफ्ट का काम दिखाता है कि एक कठोर खराद और एक साफ सेटअप ट्रांसमिशन भाग की मांग के अनुरूप स्थिरता कैसे प्रदान करता है। केंद्रों के बीच घूमना और एक अक्ष को पकड़ना ही इसे काम करता है।<पी>यदि आप शाफ्ट, स्पिंडल या अन्य गोल भागों की मशीन बनाते हैं, तो हमें आपके काम के बारे में बात करने और एक मशीन का सुझाव देने में खुशी होगी। नीचे दिए गए संपर्क फ़ॉर्म का उपयोग करें और हम आपके पास वापस आएंगे।
