5-एक्सिस बनाम 3-एक्सिस मशीनिंग केंद्र: कैसे चुनें

प्रश्न आमतौर पर एक चित्र संलग्न करके आता है। एक दुकान में एक हिस्सा है जो तीन-अक्ष मशीन पर ठीक चलता है, और बैठक में कोई व्यक्ति पूछता है कि क्या पांच-अक्ष मशीन अपने लिए भुगतान करेगी। कभी-कभी ईमानदार उत्तर हाँ होता है और भुगतान एक वर्ष से कम होता है। कभी-कभी उत्तर नहीं होता है, और पैसा एक फिक्स्चर और दूसरे फूस पर खर्च करना बेहतर होता है। दोनों मशीनें एक सीढ़ी नहीं हैं जिनमें नीचे तीन कुल्हाड़ियाँ और शीर्ष पर पाँच कुल्हाड़ियाँ हैं। वे विभिन्न समस्याओं का समाधान करते हैं, और भाग आपको बताता है कि आपके पास कौन सी समस्या है।

यह तुलना उस व्यक्ति के लिए लिखी गई है जिसे खरीदारी को उचित ठहराना है, न कि उस व्यक्ति के लिए जो अक्ष गणना का आनंद लेता है। यह कवर करता है कि वास्तव में दो मशीन प्रकारों के बीच क्या परिवर्तन होता है, जहां एक तीन-अक्ष मशीन अभी भी लागत पर जीतती है, भाग के आकार जो नौकरी को पांच अक्षों की ओर धकेलते हैं, और चलने की लागत जो अंत में उत्तर तय करती है। यदि आपके हिस्से ब्लेड के बजाय हाउसिंग हैं, तो बॉक्स और हाउसिंग पार्ट्स के लिए मशीन चुनने पर हमारी मार्गदर्शिका उस परिवार को अधिक विस्तार से कवर करती है।

▶वीडियो

▶वीडियो

तीन और पांच अक्षों के बीच वास्तव में क्या परिवर्तन होता है

एक तीन-अक्ष मशीनिंग केंद्र उपकरण को तीन सीधी दिशाओं में ले जाता है। भाग वहीं रहता है जहां फिक्सचर उसे रखता है, और कट उस तरफ होता है जो ऊपर की ओर इशारा कर रहा होता है। किसी भिन्न चेहरे पर कोई भी चीज़ एक नया सेटअप है: भाग को खोलना, उसे मोड़ना, उसे फिर से ढूंढना, और आशा करना कि दूसरा ऑपरेशन वहीं पहुंचे जहां पहले ऑपरेशन को छोड़ा गया था।

एक पाँच-अक्ष वाली मशीन दो रोटरी गतियाँ जोड़ती है। एक भाग को ऊर्ध्वाधर अक्ष के चारों ओर घुमाता है, दूसरा उसे झुकाता है। उपकरण अभी भी एक तीन-अक्ष धुरी है; यह भाग मेज़ से हटाए बिना ही इसका एक अलग चेहरा प्रस्तुत करता है। वह एक बदलाव ही पूरी कहानी है। पांच-अक्ष वाली मशीन का मूल्य यह नहीं है कि वह अधिक तक पहुंच सकती है, बल्कि यह है कि वह पुर्जे के फिक्सचर को छोड़े बिना भी अधिक तक पहुंचती है।

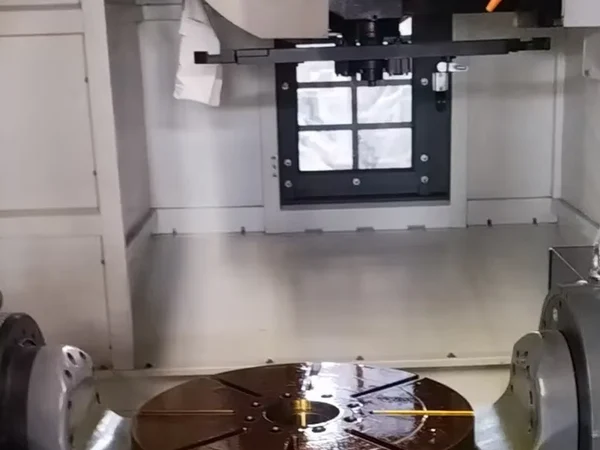

ट्रूनियन टेबल वाली मशीन और घूमने वाले सिर वाली मशीन के बीच व्यावहारिक अंतर होता है। एक ट्रूनियन भाग को ले जाता है और इसे धुरी के नीचे झुका देता है, जो भारी और गोल काम के लिए उपयुक्त होता है। इसके बजाय एक घूमने वाला सिर धुरी को घुमाता है, जो बड़े सपाट हिस्सों के लिए उपयुक्त होता है जहां भाग झुकाव के लिए बहुत भारी होता है। दोनों पांच-अक्ष वाली मशीनें हैं, और उनके बीच चयन अक्ष गणना के बजाय वजन और भाग के आकार पर निर्भर करता है।

जहां थ्री एक्सिस अभी भी जीतता है

थ्री-एक्सिस मशीनें खरीदना सस्ता है, उपकरण बनाना सस्ता है और उत्पादन के वर्षों के दौरान सटीक रखना आसान है। दाईं ओर वे तेज़ भी हैं, क्योंकि एक मशीन जो कभी भी रोटरी अक्ष को नहीं हिलाती है, अपना सारा समय काटने में खर्च करती है।

जब काम सपाट और खुला होता है तो वे स्पष्ट रूप से जीतते हैं। प्लेटें, कवर, ब्रैकेट और एक तरफ जेब और छेद वाली मोल्ड प्लेटें तीन-अक्ष का काम करती हैं, भले ही वार्षिक मात्रा हजारों में हो। एक साधारण अनुक्रमणिका के रूप में एक चौथी धुरी जोड़ें और प्रिज्मीय भागों का एक बड़ा हिस्सा जिन्हें दो या तीन चेहरों की आवश्यकता होती है, उन्हें पांच-अक्ष मशीन के पास जाने के बिना संभाला जा सकता है।

वे श्रम और प्रोग्रामिंग पर भी जीत हासिल करते हैं। एक तीन-अक्ष प्रोग्राम लिखने में छोटा होता है, साबित करने में तेज़ होता है और नए ऑपरेटर के लिए इसे संभालना आसान होता है। बार-बार बदलाव के साथ छोटे बैचों का मिश्रण चलाने वाली दुकान को ऐसी मशीन जोड़ने से पहले अच्छी तरह सोचना चाहिए जिसका सेटअप लंबा हो और जिसके प्रोग्राम को अधिक दिशाओं में सत्यापित करना हो।

जहां फाइव एक्सिस अपनी लागत कमाती है

पांच अक्षों का मामला लगभग कभी भी ऐसी सुविधा के बारे में नहीं है जिसे किसी अन्य तरीके से नहीं काटा जा सकता है। यह उन विशेषताओं के बारे में है जिनमें किसी अन्य तरीके से लाभप्रद कटौती नहीं की जा सकती।

एक सेटअप में कोणीय चेहरे और क्रॉस छेद

एक भाग जिसका फलक एक-दूसरे से कोण पर हो, या छेद जो अलग-अलग दिशाओं में भाग को पार करता हो, क्लासिक पांच-अक्ष वाला कार्य है। तीन-अक्ष मशीन पर प्रत्येक दिशा में एक अलग क्लैंपिंग होती है। पांच-अक्ष मशीन पर भाग को एक बार क्लैंप किया जाता है, बारी-बारी से प्रत्येक चेहरे पर झुकाया जाता है, और सुविधाओं के बीच संबंध ऑपरेटर के पुन: फिक्सिंग के बजाय मशीन द्वारा बनाए रखा जाता है। जब किसी भाग को चार या अधिक अभिविन्यासों की आवश्यकता होती है, तो अकेले सेटअप समय आमतौर पर तर्क को सुलझा देता है।

फ्री-फॉर्म सतहें और ब्लेड

घुमावदार सतहें, जो पूरे हिस्से में घूमते समय दिशा बदलती हैं, तीन-अक्ष मशीन द्वारा उन स्थानों पर निशान छोड़े बिना पीछा नहीं किया जा सकता है जहां उपकरण कदम रखता है। इम्पेलर, टरबाइन और कंप्रेसर पहिए, प्रोपेलर और डाई की गढ़ी हुई सतहें ऐसे हिस्से हैं जहां पांच अक्ष एक सुविधा नहीं है बल्कि आकार बनाने का एकमात्र समझदार तरीका है। उपकरण पूरे मार्ग में सतह पर सामान्य रहता है, यही कारण है कि फिनिश बेंच के बजाय मशीन से आती है।

गहरी गुहाएँ और छोटे उपकरण

तीन-अक्ष मशीन द्वारा काटे गए गहरे पॉकेट को नीचे तक पहुंचने के लिए एक लंबे उपकरण की आवश्यकता होती है, और एक लंबा उपकरण विक्षेपित करता है। भाग को झुकाने से मशीन को छोटे, सख्त उपकरण का उपयोग करने और उसी कोने तक पहुंचने की सुविधा मिलती है। मोल्ड कार्य पर यह अक्सर विकल्प तय करता है, क्योंकि विकल्प बाद में भाग को हाथ से खत्म करना या भारी कट और धीमी चक्र को स्वीकार करना है।

वह लागत जो इसे तय करती है: सेटअप, स्पिंडल घंटे नहीं

खरीदार अक्सर काटने की गति के आधार पर मशीन के प्रकारों की तुलना करते हैं। ऐसा शायद ही कभी होता है जहां पैसा होता है। जिस काम के लिए कई दिशाओं की आवश्यकता होती है, उसकी लागत कटौती के बजाय स्थानांतरित होने में लगने वाले घंटों में बैठती है।

एक ऐसा हिस्सा लें जिसमें पांच पहलुओं पर काम करने की जरूरत है। एक तीन-अक्ष वाली मशीन पर, जिसमें तीन या अधिक क्लैम्पिंग होती हैं, प्रत्येक में एक लोड, एक री-डेटम, एक फर्स्ट-कट चेक होता है और यदि कोई लोकेटिंग फीचर चला गया है तो भाग के स्क्रैप होने का जोखिम होता है। कटिंग स्वयं एक बहुत लंबे दिन में से चालीस मिनट की हो सकती है। पांच-अक्ष वाली मशीन पर एक ही भाग एक बार लोड किया जाता है, और मशीन के अनुक्रमित होने पर ऑपरेटर का समय अगले भाग में चला जाता है। जहां एक दुकान एक ही हिस्से को बार-बार चलाती है, वहां हर शिफ्ट में अंतर बढ़ जाता है।

इसके विपरीत, एक पांच-अक्ष मशीन की लागत अधिक होती है, इसके रोटरी अक्षों को देखभाल की आवश्यकता होती है, और इसके कार्यक्रमों को सिद्ध होने में अधिक समय लगता है। गणना तीन-अक्ष मशीन की कीमत के विरुद्ध मशीन की कीमत नहीं है। यह अतिरिक्त लागत के मुकाबले हिस्से के जीवनकाल में बचाए गए घंटे हैं, साथ ही इस बात पर भी कड़ी नजर है कि दुकान का कितना काम वास्तव में मल्टी-फेस और फ्री-फॉर्म है, और कितना फ्लैट प्लेट है जो एक कठोर ऊर्ध्वाधर मशीन पर भी उतना ही अच्छा चलेगा।

अंगूठे का एक उपयोगी नियम: यदि एक हिस्से के परिवार को तीन या कम अभिविन्यास की आवश्यकता होती है और सतहें सपाट या बेलनाकार होती हैं, तो तीन अक्षों के साथ रहें और फिक्स्चर और पैलेट में निवेश करें। यदि किसी परिवार को चार या अधिक दिशाओं की आवश्यकता है, कोणीय चेहरे हैं, या घुमावदार सतहें हैं जो मशीन से बाहर आनी चाहिए, तो पांच कुल्हाड़ियाँ कोई विलासिता नहीं है।

कौन सा भाग परिवार किस ओर इशारा करता है

मशीन की दुकान पर आने वाले अधिकांश काम पहचानने योग्य समूहों में आते हैं, और समूह आमतौर पर निर्णय लेता है।

तीन-अक्ष क्षेत्र

प्लेट, कवर, ब्रैकेट, बेस प्लेट, फ्लैंज और एक या दो चेहरों पर सुविधाओं के साथ सरल आवास। प्लेटें और डाई जूते ढालें। लंबे हिस्से जैसे कि बीम और बेड प्लेट जहां भाग झुकाव के लिए बहुत बड़ा होता है और संचालन के बीच ले जाने के लिए बहुत भारी होता है।

पांच-अक्ष क्षेत्र

इम्पेलर्स, टरबाइन व्हील और ब्लेड डिस्क। गढ़ी हुई साँचे की गुहाएँ और कोर। कोणीय फलक और क्रॉस बोर वाले हिस्से, जैसे वाल्व बॉडी, मैनिफोल्ड और जटिल फिटिंग। कई तरफ आकृतियों के साथ चिकित्सा और उपकरण भाग। कोई भी भाग जहां सतह को स्वीकार्य बनाने के लिए बेंच फ़िनिश की आवश्यकता होगी।

गोल भाग जिनके स्थान पर खराद चाहिए

शाफ्ट, आस्तीन, पिन और मुड़ी हुई फिटिंग वास्तव में तीन-अक्ष या पांच-अक्ष प्रश्न नहीं हैं। वे पहले एक खराद पर जाते हैं। जहां एक ही भाग में क्रॉस होल, फ़्लैट या ऑफ-सेंटर विशेषताएं भी होती हैं, एक मिल-टर्न मशीन दोनों सिरों को एक ही बार में पूरा करता है, और एक पांच-अक्ष मिल-टर्न सेंटर बिना किसी दूसरे फिक्स्चर के अधिक जटिल गोल भागों को लेता है।

मशीनें हम प्रत्येक परिवार को लगाएंगे

Handemo तीनों परिवारों का निर्माण करता है, इसलिए हमारे पास एक प्रकार को दूसरे पर थोपने का कोई कारण नहीं है। हम काम का आवंटन कैसे करेंगे इसका संक्षिप्त संस्करण इस प्रकार है।

फ्लैट और प्रिज़मैटिक भागों के लिए लंबवत मशीनिंग केंद्र

एक कठोर ऊर्ध्वाधर मशीन प्लेट, कवर और ब्रैकेट के लिए सबसे किफायती उपकरण बनी हुई है। VMC1160 में दरवाजे के आकार की ढलाई के लिए लिफाफा है, और VMC855 छोटे परिवारों को कवर करता है जहां चक्र छोटा है और स्थिरता अधिकांश काम करती है। पूरी वर्टिकल रेंज हल्के, तेज़ मॉडल से लेकर मोल्ड कार्य के लिए भारी कास्टिंग तक चलती है।

मल्टी-फेस कार्य के लिए कॉम्पैक्ट फाइव-एक्सिस सेंटर

कोणीय विशेषताओं, क्रॉस छेद या कई तरफ आकृति वाले छोटे और मध्यम हिस्सों के लिए, एक कॉम्पैक्ट पांच-अक्ष केंद्र पूरे काम को एक टेबल पर रखता है। U260 और पांच-अक्ष रेंज में इसके बड़े स्थिर साथी एक ट्रूनियन टेबल के चारों ओर बनाए गए हैं, इसलिए भाग संचालन के बीच स्थानांतरित होने के बजाय झुका हुआ है। यह वह वर्ग है जिसे हम उस दुकान के लिए उद्धृत करेंगे जिसका काम सपाट प्लेट से समोच्च भागों में बदल गया है।

मोल्ड और डाई कार्य के लिए हाई-स्पीड फाइव-एक्सिस केंद्र

मोल्ड और डाई की दुकानों को अतिरिक्त पहुंच और गति की आवश्यकता होती है जो गैन्ट्री या ओवरहेड संरचना के साथ आती है। TMC630 मोल्ड और डाई भागों को कवर करता है जहां कैविटी को मशीन से बाहर आना होता है, और हमारे मोल्ड एंड डाई एप्लीकेशन पेज में मशीन चयन पर नोट यह निर्धारित करता है कि हम इसे ब्लॉक के आकार और कैविटी की गहराई से कैसे मिलाते हैं।

जटिल गोल भागों के लिए पांच-एक्सिस मिल-टर्न केंद्र

जब कोई हिस्सा गोल होता है, लेकिन उसमें कोणीय छेद, ऑफ-एक्सिस विशेषताएं या मशीनीकृत पिछला सिरा भी होता है, तो पांच-अक्ष मिल-टर्न सेंटर दूसरे ऑपरेशन को पूरी तरह से हटा देता है। पहले से ही शाफ्ट और स्लीव्स को मोड़ने वाली दुकान के लिए, यह अक्सर एक अलग पांच-अक्ष मिलिंग मशीन की तुलना में अधिक उपयोगी खरीदारी होती है, क्योंकि यह उस काम को अवशोषित कर लेती है जो खराद पहले से ही कर रहा है।

ऐसी सलाह ख़रीदना जो बैठक में बनी रहे

तीन प्रश्न इनमें से अधिकांश निर्णयों का समाधान करते हैं।

सबसे पहले, भाग को कितने अभिविन्यासों की आवश्यकता है? उन्हें ईमानदारी से गिनें. यदि उत्तर एक या दो हो तो चर्चा समाप्त हो जाती है।

दूसरा, दुकान का कितना काम उस हिस्से जैसा दिखता है? एक अजीब काम के लिए खरीदी गई पांच-अक्ष वाली मशीन बेकार पड़ी रहेगी। ऑर्डर बुक का एक तिहाई हिस्सा मल्टी-फेस होने के कारण खरीदी गई पांच-अक्ष मशीन एक अलग प्रस्ताव है।

तीसरा, पैसा अन्यत्र क्या करेगा? एक तीन-अक्ष मशीन और एक उचित स्थिरता, एक फूस प्रणाली और दूसरा काटने के उपकरण का बजट पांच-अक्ष मशीन की तुलना में प्रति शिफ्ट में अधिक घंटे निकाल सकता है। कई छोटी दुकानों में फिक्स्चर सस्ता लीवर है।

यदि उत्तर अभी भी पाँच अक्षों की ओर इशारा करता है, तो उस हिस्से को कवर करने के लिए पर्याप्त मशीन खरीदें जिसकी आप अपेक्षा करते हैं, न कि केवल आपके सामने वाले हिस्से को। रोटरी टेबल और लिफाफे को बाद में अपग्रेड करना मुश्किल होता है, जबकि काम आने पर टूल और वर्कहोल्डिंग को जोड़ा जा सकता है।

अक्सर पूछे जाने वाले प्रश्न

क्या पांच-अक्ष वाली मशीन हमेशा तीन-अक्ष वाली मशीन से अधिक सटीक होती है?

नहीं, सटीकता संरचना, रेल्स और मशीन को कितनी अच्छी तरह स्थापित और रखरखाव किया गया है, से आती है, न कि अक्ष गणना से। एक अच्छी तरह से निर्मित तीन-अक्ष मशीन खराब रखरखाव वाली पांच-अक्ष मशीन की तुलना में बेहतर परिणाम देगी। अतिरिक्त अक्ष आपको उन विशेषताओं के बीच संबंध बनाए रखने की क्षमता प्रदान करते हैं जो अन्यथा हाथ से पुन: फिक्सिंग द्वारा निर्धारित की जाएंगी।

क्या पांच-अक्ष वाली मशीन कई तीन-अक्ष वाली मशीनों की जगह ले सकती है?

जहां काम वास्तव में बहुआयामी है, हां, और यही इसे खरीदने का सामान्य कारण है। जहां काम फ्लैट प्लेट और साधारण हाउसिंग का है, वहां ऐसा नहीं हो सकता, क्योंकि एक साधारण हिस्से को काटने वाली तीन-अक्ष वाली मशीन चलाने में तेज और सस्ती दोनों है। पाँच अक्षों पर चलने वाली अधिकांश दुकानें साधारण परिवारों के लिए अपनी ऊर्ध्वाधर मशीनें रखती हैं।

क्या मुझे एक साथ पांच अक्षों की आवश्यकता है, या स्थिति पर्याप्त है?

कई नौकरियों में केवल हिस्से को एक नई दिशा में झुकाने और फिर तीन अक्षों में काटने की आवश्यकता होती है। यह पांच-अक्ष स्थिति है, और यह कोणीय-चेहरे के काम के एक बड़े हिस्से को कवर करता है। एक साथ पांच-अक्ष गति की आवश्यकता होती है जहां उपकरण को एक सतह पर सामान्य रहना पड़ता है जो दिशा बदलती है, जैसे कि इम्पेलर्स और मूर्तिकला डाई पर। दोनों अलग-अलग आवश्यकताएं हैं, और यह जानने से कि आपके हिस्से को किसकी आवश्यकता है, कीमत बदल जाती है।

प्रयुक्त पांच-अक्ष मशीन खरीदने से पहले मुझे क्या जांचना चाहिए?

रोटरी कुल्हाड़ियाँ, सबसे पहले और बाकी सब चीजों से ऊपर। उनके रखरखाव का रिकॉर्ड मांगें, खेलने के लिए टेबल की जांच करें और विक्रेता द्वारा अनुमति दिए गए किसी भी परीक्षण कट को दोहराएं। पुराने नियंत्रणों के लिए इलेक्ट्रॉनिक्स प्राप्त करना कठिन हो सकता है, और थके हुए रोटरी अक्ष वाली मशीन नई तीन-अक्ष मशीन की तुलना में अधिक महंगी है, कम नहीं। यदि आप इसे चलाकर निरीक्षण नहीं कर सकते, तो हम इसे नहीं खरीदेंगे।

मैं एकल भाग के बजाय आंशिक परिवार का निर्णय कैसे करूँ?

हमें वार्षिक मात्रा के साथ परिवार के लिए चित्र भेजें, और हम उन्हें फ्लैट वर्क, मल्टी-फेस वर्क और राउंड वर्क में क्रमबद्ध करेंगे, फिर आपको दिखाएंगे कि कौन सी मशीन प्रत्येक समूह को ले जाती है और सेटअप गिनती कहां गिरती है। किसी एक हिस्से पर बहस करने की तुलना में यह अधिक उपयोगी अभ्यास है, क्योंकि एक हिस्से के लिए मशीन का भुगतान शायद ही कभी होता है और एक परिवार अक्सर करता है।

हमें वे हिस्से भेजें जिन्हें आप वास्तव में चलाते हैं

यदि आप पांच-अक्ष वाली खरीदारी पर विचार कर रहे हैं, तो हमें एकल नमूने के बजाय चित्र और वार्षिक मात्राएं भेजें। हम उस अक्ष कॉन्फ़िगरेशन के साथ वापस आएंगे जिसकी हम अनुशंसा करेंगे, हमारी रेंज में वह मशीन जो उससे मेल खाती है, और एक ईमानदार नोट कि आपके कौन से हिस्से को तीन-अक्ष मशीन पर रहना चाहिए। Handemo 2008 से मशीन टूल्स का निर्माण कर रहा है और 220,000 वर्ग मीटर के संयंत्र से 150 से अधिक देशों में खरीदारों को आपूर्ति करता है, जिसका अर्थ है कि हम आपको गलत मशीन दो बार बेचने के बजाय एक बार सही मशीन बेचना पसंद करेंगे।
