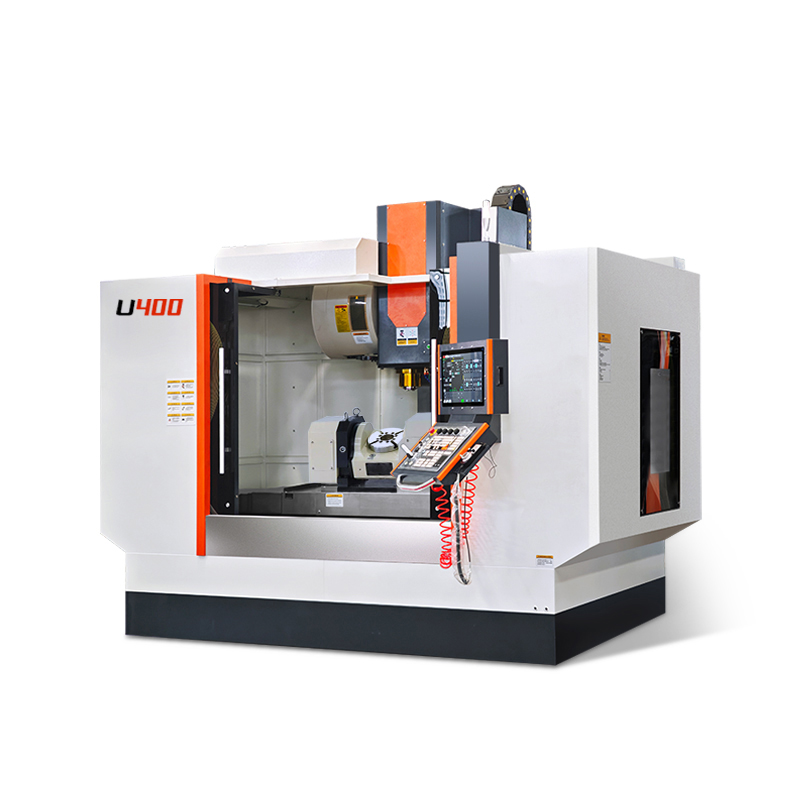

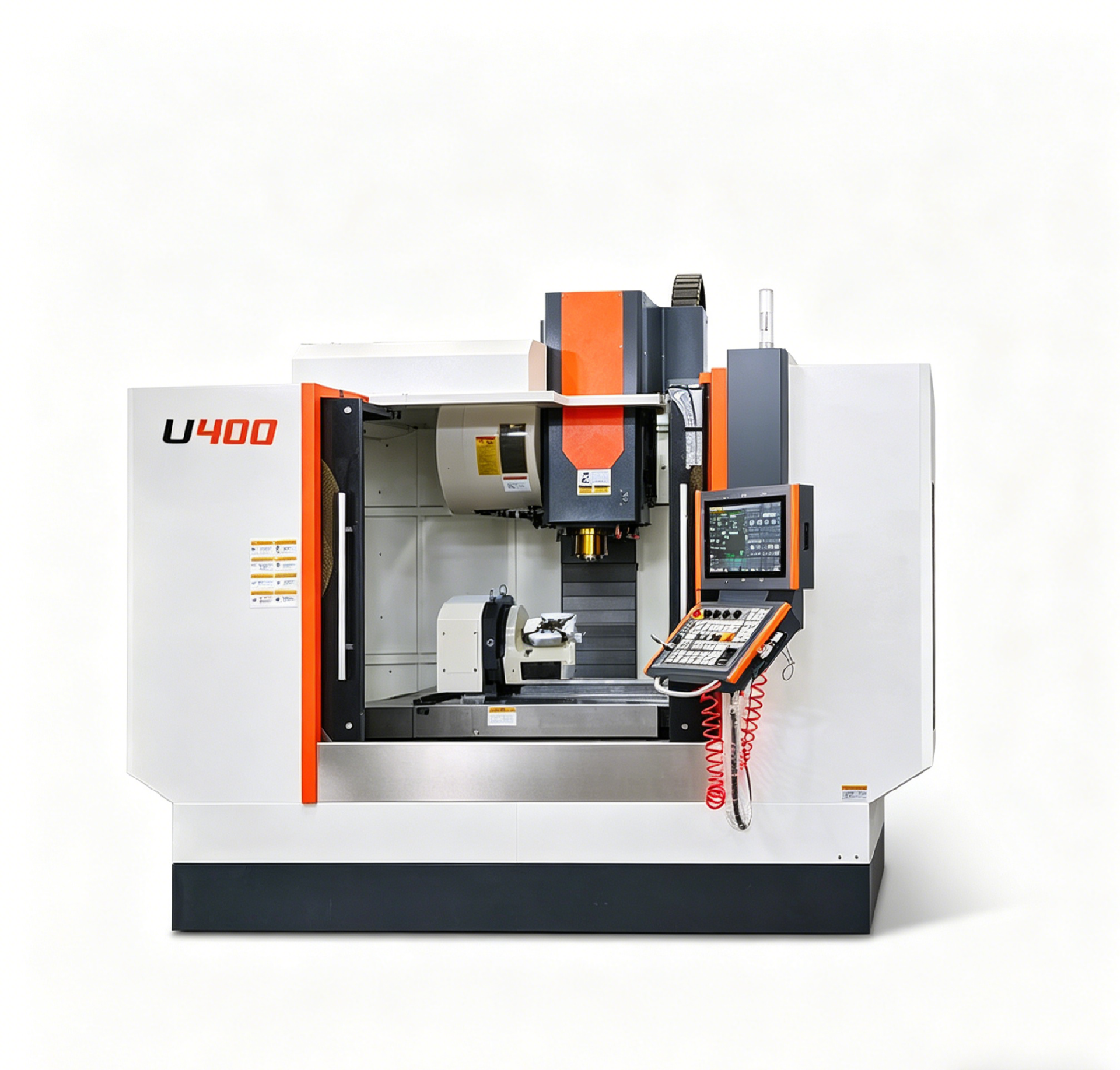

U400 कॉम्पैक्ट 5-एक्सिस मशीनिंग सेंटर
5-एक्सिस मशीनिंग केंद्र / कॉम्पैक्ट 5-एक्सिस मशीनिंग केंद्र
तकनीकी विशिष्टताएँ
उत्पाद विवरण पैरामीटर
प्रमुख विशेषताऐं
1300 x 700 x 750 मिमी एक कॉम्पैक्ट फ़्रेम से यात्रा करता है
U400 में 1300/700/750 मिमी की X, Y और Z यात्रा के साथ 610 x 500 मिमी मशीनिंग रेंज है, जो हाउसिंग और मोल्ड प्लेटों के लिए पर्याप्त है जो एक छोटी पांच-अक्ष मशीन को भीड़ देगी।

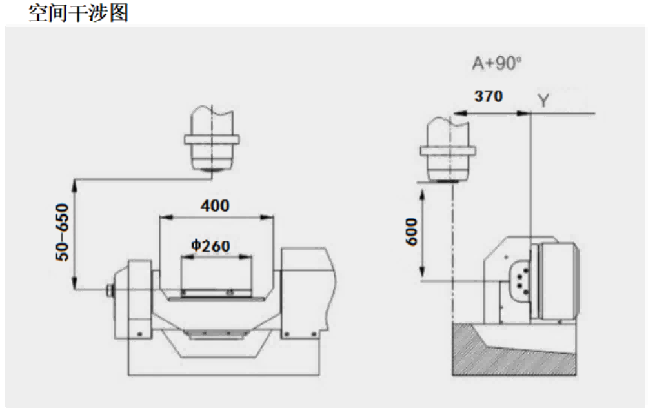

400 मिमी डायरेक्ट-ड्राइव रोटरी टेबल
80 मिमी केंद्र छेद वाली 400 मिमी फ़्लैंज तालिका 200 किलोग्राम तक का भार उठाती है। दोनों अक्षों पर सीधी ड्राइव समय के साथ गियर-चालित तालिकाओं में होने वाली टूट-फूट और प्रतिक्रिया को दूर करती है।
11 किलोवाट स्पिंडल 12,000 आरपीएम पर चल रहा है
डायरेक्ट-ड्राइव मैकेनिकल स्पिंडल 12,000 आरपीएम तक की गति पर बीबीटी 40 धारक पर 11 किलोवाट प्रदान करता है, जो छोटे से मध्यम उपकरणों के साथ एल्यूमीनियम, पीतल और हल्के स्टील काटने के लिए उपयुक्त है।
इंडेक्सिंग ए और सी एक्सिस के साथ 24 मीटर/मिनट रैपिड्स
तीव्र ट्रैवर्स रैखिक अक्षों पर 24 मीटर/मिनट तक पहुंचता है, और ए और सी अक्ष सूचकांक 80 आरपीएम और 150 आरपीएम पर होता है। कटिंग फ़ीड 10 मीटर/मिनट रैखिक और सी अक्ष पर 10,000 मिमी/मिनट पर चलती है।
प्राथमिक अनुप्रयोग
U400 मध्यम आवास और आवेषण के लिए आकार का है जिसके लिए अभी भी पांच चेहरों की आवश्यकता है:
- अंडरकट्स और कोणीय दीवारों के साथ मोल्ड इंसर्ट और कोर।
- एल्यूमीनियम और हल्के मिश्र धातुओं में टरबाइन और प्ररित करनेवाला-प्रकार के हिस्से।
- चिकित्सा, ऑप्टिकल और उपकरण आवास के लिए कई चेहरों की आवश्यकता होती है।
- यौगिक कोणों के साथ स्वचालन और रोबोटिक्स घटक।
U400 क्यों चुनें?
U400 कॉम्पैक्ट फाइव-एक्सिस रेंज में मध्य चरण है। यह आपको 400 मिमी टेबल देता है और U260 की तुलना में लंबी यात्रा करता है, लेकिन समान डायरेक्ट-ड्राइव टेबल डिज़ाइन और नियंत्रण प्लेटफ़ॉर्म रखता है, इसलिए दोनों के बीच जाने का मतलब फिर से शुरू करना नहीं है। जहां भागों को मोड़ने के साथ-साथ मिलिंग की भी आवश्यकता होती है, मिल-टर्न रेंज उस मार्ग को कवर करता है।
उत्पाद पैरामीटर
मशीन मॉडल: U400 |
1.1 एक्स-अक्ष यात्रा: 1300 मिमी 1.2 वाई-अक्ष यात्रा: 700 मिमी 1.3 जेड-अक्ष यात्रा: 750 मिमी 1.4 मशीनिंग रेंज: 610*500 |
रोटरी टेबल (डुअल डायरेक्ट ड्राइव) 2.1 बढ़ते निकला हुआ किनारा व्यास: Φ400 2.2 केंद्र छेद / छेद के माध्यम से व्यास: Φ80H7/Φ60 2.3 अधिकतम भार क्षमता: 200 किग्रा 2.4 व्यास：150मिमी |
डायरेक्ट-ड्राइव मैकेनिकल स्पिंडल 3.1 अधिकतम गति: 12000आरपीएम 3.2 आउटपुट पावर: 11 किलोवाट 3.3 उपकरण धारक प्रकार: बीबीटी40 |
तेजी से पारगमन 4.1 एक्स, वाई, जेड गति: 24 मीटर/मिनट 4.2 ए-अक्ष गति: 80आरपीएम 4.3 सी-अक्ष गति: 150आरपीएम |
फ़ीडरेट काटना 5.1 एक्स, वाई, जेड गति: 10 मीटर/मिनट 5.2 ए-अक्ष गति: 4000 मिमी/मिनट 5.3 सी-अक्ष गति:10000मिमी/मिनट |
तुम्हारी चिंता
हमारी प्रतिबद्धता
01जमा का भुगतान कर दिया - उत्पादन अभी भी निर्धारित नहीं है, और कोई डिलीवरी तिथि निश्चित नहीं है।
✓हम शुरू करने से पहले लिखित रूप में आपके उत्पादन स्लॉट की पुष्टि करते हैं, और प्रत्येक चरण की प्रगति को आप तक पहुंचाते हैं।
02अन्यत्र सस्ता ऑर्डर किया गया - केवल खरीदे गए और बदले गए प्रमुख घटकों को खोजने के लिए।
✓वास्तविक घटक और इन-हाउस उत्पादन, प्रेषण से पहले साझा किए गए निरीक्षण डेटा के साथ।
03दस्तावेज़ों, परमिटों या दोहरे उपयोग वाले निर्यात नियंत्रण को लेकर सीमा पर रुका हुआ सामान।
✓एक इन-हाउस सीमा शुल्क टीम और अनुपालन दोहरे उपयोग वाली फाइलिंग - यह हमारा दैनिक कार्य है।
04रोलेड बुकिंग, अचानक गंतव्य शुल्क, पारगमन में मशीनें क्षतिग्रस्त या जंग लगी।
✓सावधानीपूर्वक पैकिंग और लॉजिस्टिक्स प्रबंधन - और जब कुछ गलत होता है, तो हम आपको पहले बताते हैं।
05मशीन खराब, कोई नहीं पहुंच रहा, स्पेयर पार्ट्स महीनों दूर।
✓पता लगाने योग्य रिकॉर्ड के साथ 24 घंटे की प्रतिक्रिया, और टोकरे में एक मानक स्पेयर-पार्ट किट।
06निर्णय के लिए प्रयास किया गया - लेकिन जो प्रश्न महत्वपूर्ण हैं उनका उत्तर कभी नहीं दिया जाता।
✓आप जो पूछते हैं हम उसका उत्तर देते हैं, और केवल प्रमुख मील के पत्थर पर ही पहुंचते हैं - कोई स्पैम नहीं, कोई पीछा नहीं।
07यह नहीं बता सकता कि यह कोटेशन के पीछे असली फैक्ट्री है, या कोई बिचौलिया।
✓1,000+ कर्मचारी और 220,000㎡ फैक्ट्री - किसी भी समय आएं और हमें व्यक्तिगत रूप से सत्यापित करें।
अपने आवेदन के लिए एक कोटेशन प्राप्त करें
क्या आपको अपनी उत्पादन लाइन से मेल खाने वाली CNC मशीन की आवश्यकता है? हमें अपने भाग के चित्र और बैच का आकार भेजें, और हमारे इंजीनियर उपयुक्त मॉडल, टूलींग और फिक्स्चर सेटअप की अनुशंसा करेंगे।
Handemo CNC पर sales1@handemocnc.com या व्हाट्सएप +86 135 6320 3038 पर संपर्क करें। आप यहां जांच भेज सकते हैं भी कर सकते हैं।
अक्सर पूछे जाने वाले प्रश्न
अक्सर पूछे जाने वाले प्रश्नों
इस मशीन के लिए न्यूनतम ऑर्डर मात्रा क्या है?
हम 1 यूनिट से ऑर्डर स्वीकार करते हैं। प्रत्येक मशीन को पूर्ण गुणवत्ता निरीक्षण के साथ ऑर्डर करने के लिए निर्मित किया जाता है, और लीड समय मॉडल और अनुकूलन आवश्यकताओं पर निर्भर करता है। वर्तमान लीड समय के लिए हमारी बिक्री टीम से संपर्क करें।
क्या मशीन को मेरे एप्लिकेशन के लिए अनुकूलित किया जा सकता है?
हाँ। Handemo स्पिंडल विकल्प, CNC नियंत्रण प्रणाली (फैनुक, सीमेंस, जीएसके या अन्य), स्वचालन एकीकरण, 4th/5th अक्ष कॉन्फ़िगरेशन, चिप कन्वेयर और विशेष टूलींग सहित अनुकूलन प्रदान करता है। हमें अपनी वर्कपीस आवश्यकताएं बताएं और हम सर्वोत्तम कॉन्फ़िगरेशन का प्रस्ताव देंगे।
क्या आप स्थापना और प्रशिक्षण प्रदान करते हैं?
हाँ। हम ऑन-साइट इंस्टॉलेशन और कमीशनिंग, ऑपरेटर प्रशिक्षण और तकनीकी दस्तावेज़ीकरण प्रदान करते हैं। डिलीवरी के बाद समस्या निवारण और अनुकूलन के लिए रिमोट वीडियो समर्थन भी उपलब्ध है।
आपकी वारंटी नीति क्या है?
मानक वारंटी मशीन टूल को इंस्टॉलेशन से 12 महीने तक कवर करती है, जिसमें स्पेयर पार्ट्स का समर्थन भी शामिल है। विस्तारित वारंटी और निवारक रखरखाव कार्यक्रम अनुरोध पर उपलब्ध हैं।
आप मशीन कैसे शिप करते हैं और डिलीवरी में कितना समय लगता है?
हम पेशेवर पैकिंग के साथ कंटेनर या ब्रेक-बल्क शिपिंग द्वारा दुनिया भर में निर्यात करते हैं। डिलीवरी का समय गंतव्य देश और ऑर्डर किए गए मॉडल पर निर्भर करता है। हमारी निर्यात टीम सीमा शुल्क दस्तावेज़ीकरण सहित संपूर्ण लॉजिस्टिक्स प्रक्रिया का प्रबंधन करती है।
क्या मैं ऑर्डर देने से पहले Handemo फ़ैक्टरी का दौरा कर सकता हूँ?
निश्चित रूप से। मशीन निरीक्षण, कटिंग परीक्षण और आमने-सामने चर्चा के लिए शेडोंग, चीन में हमारे कारखाने में आने के लिए ग्राहकों का स्वागत है। हम नियमित रूप से 150 से अधिक देशों के अंतर्राष्ट्रीय ग्राहकों की मेजबानी करते हैं।
