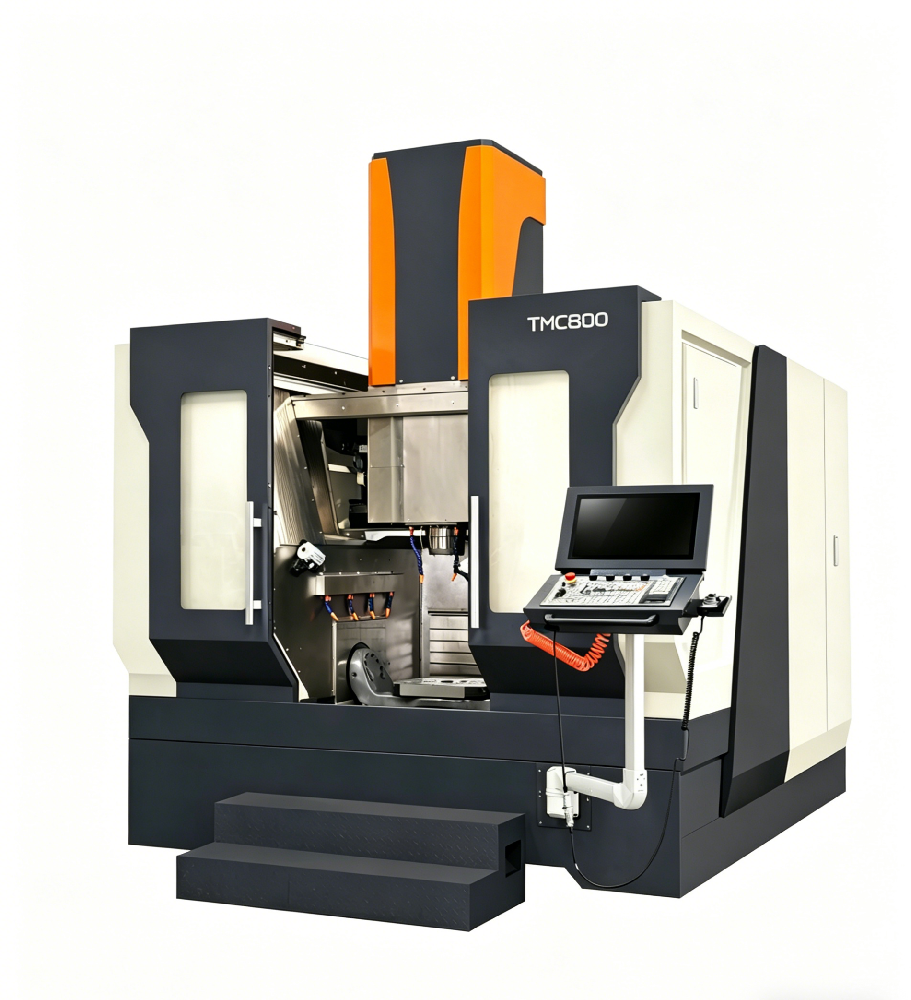

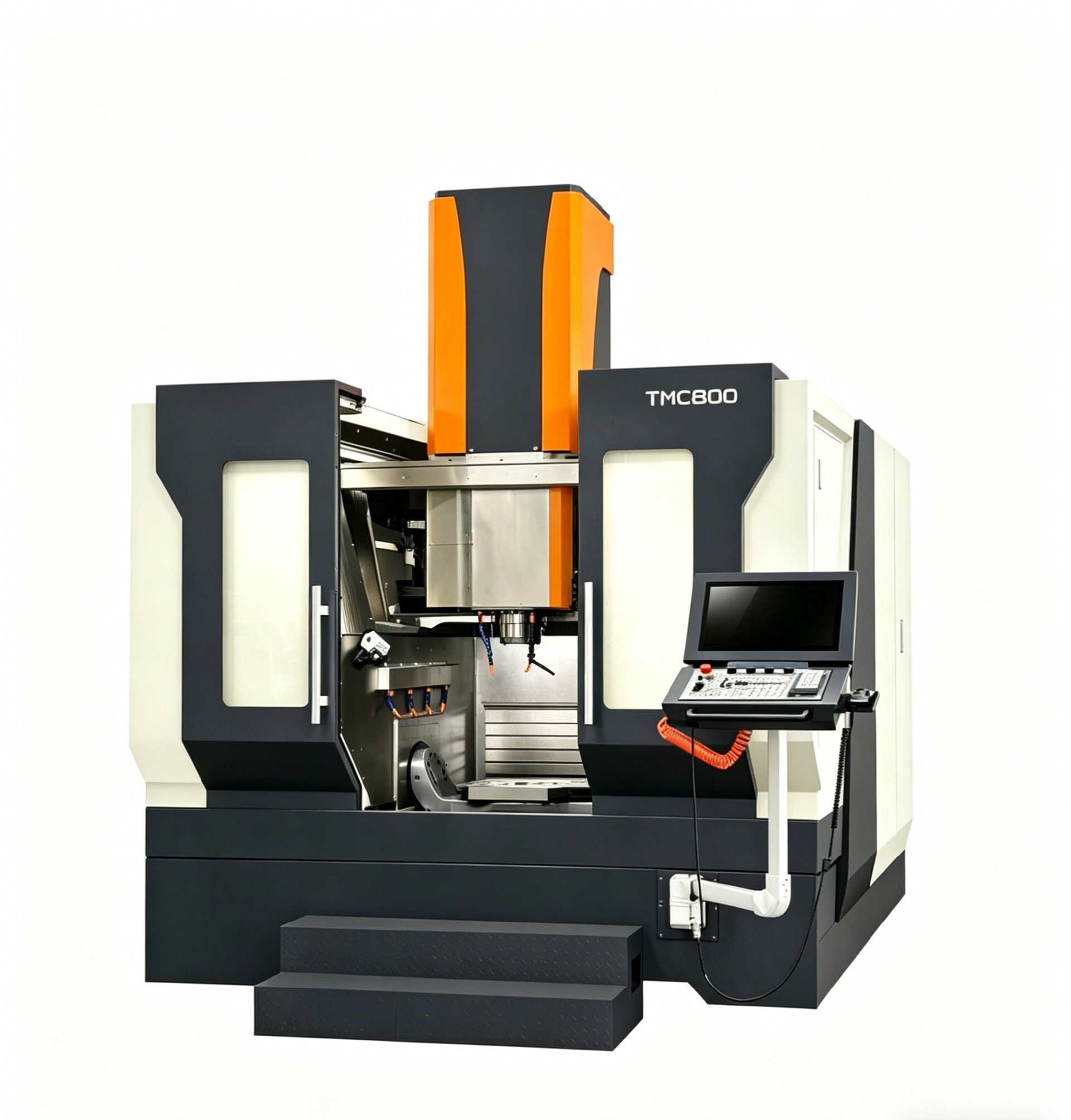

TMC800 हाई-स्पीड 5-एक्सिस मशीनिंग सेंटर
5-एक्सिस मशीनिंग केंद्र / हाई-स्पीड 5-एक्सिस मशीनिंग केंद्र
तकनीकी विशिष्टताएँ
उत्पाद विवरण पैरामीटर
प्रमुख विशेषताऐं
झुका हुआ स्पिंडल हेड पांच चेहरों तक पहुंचता है
ए-अक्ष पूरे 110 डिग्री तक झुकता है और सी-अक्ष 360 डिग्री पर मुड़ता है, इसलिए एचएसके-टी63 स्पिंडल कोण वाले बॉस, साइड होल और अंडरकट्स तक पहुंचता है जिसके लिए 3-अक्ष मशीन पर दूसरे फिक्स्चर की आवश्यकता होगी।
800 मिमी रोटरी टेबल 500 किलोग्राम तक रेटेड
डायरेक्ट-ड्राइव सी-एक्सिस टेबल की चौड़ाई 800 मिमी है, यह 500 किलोग्राम तक वर्कपीस और 300 आरपीएम पर इंडेक्स ले जाती है। यह संचालन के बीच के हिस्से को फिर से दबाए बिना मध्यम आवास और मोल्ड आवेषण को कवर करता है।
15,000 आरपीएम एचएसके-टी63 मोटर स्पिंडल
HSK-T63 टेपर पर स्पिंडल गति 15,000 आरपीएम पर सबसे ऊपर होती है। उच्च गति छोटे-व्यास वाले कटर के साथ टूल लोड को कम रखती है, जो कि गहरी मोल्ड गुहाओं और पतली एल्यूमीनियम पसलियों की आमतौर पर मांग होती है।
11 टी 850 x 1040 x 600 मिमी ट्रेवल्स पर कास्टिंग
X, Y और Z 850 / 1040 / 600 मिमी की यात्रा करते हैं, लगभग 11 टन वजन वाली मशीन पर बैठते हैं। टूल स्टील में लंबे रफिंग पास के दौरान द्रव्यमान और बॉक्स संरचना कंपन को रोक कर रखती है, जो टूल जीवन और सतह फिनिश की रक्षा करती है।
प्राथमिक अनुप्रयोग
TMC800 का लक्ष्य उन दुकानों पर है जिन्हें जटिल ज्यामिति को एक क्लैंपिंग में समाप्त करने की आवश्यकता होती है। विशिष्ट कार्य में शामिल हैं:
- गहरी पसलियों और तीव्र ड्राफ्ट कोणों के साथ कोर और गुहाओं को ढालें, जहां झुका हुआ सिर उपकरण के ओवरहैंग को छोटा रखता है।
- पांच तरफ जेब के साथ एल्यूमीनियम संरचनात्मक ब्रैकेट और फ्रेम।
- ऑटोमोटिव कास्टिंग और पावरट्रेन हिस्से जो ऑफ-एक्सिस छेद और चेहरे ले जाते हैं।
- स्टेनलेस स्टील और टाइटेनियम में उपकरण और चिकित्सा आवास।
TMC800 क्यों चुनें?
TMC800 तक पहुंचें जब भाग को तीन से अधिक अक्षों की आवश्यकता होती है लेकिन फिर भी 850 मिमी एक्स यात्रा के अंदर फिट बैठता है। यह कॉम्पैक्ट U400 के ऊपर और बड़ी गैन्ट्री मशीनों के नीचे बैठता है, इसलिए आप 800 मिमी टेबल और झुकाव वाले HSK-T63 हेड के लिए भुगतान करते हैं, जिसका आप कभी भी उपयोग नहीं करेंगे। मोल्ड प्लेट के काम के लिए जो ज्यादातर प्रिज्मीय होता है, एक 3-अक्ष वर्टिकल मशीनिंग सेंटर कम लागत पर रफिंग करेगा, और TMC800 फिनिशिंग पास लेता है।
उत्पाद पैरामीटर
| विशेष विवरण | TMC800 |
| एक्स-अक्ष यात्रा (मिमी) | 850 |
| Y-अक्ष यात्रा(मिमी) | 1040 (उपकरण परिवर्तन स्ट्रोक सहित) |
| Z-अक्ष यात्रा(मिमी) | 600 |
| ए-अक्ष झुकाव रेंज (डिग्री) | ±110° |
| सी-अक्ष रोटेशन रेंज | 360° |
| रोटरी टेबल (सी-अक्ष) टेबल व्यास (मिमी) | 800 |
| रोटरी टेबल (सी-अक्ष) अनुमेय भार (किग्रा) | 500 |
| रोटरी टेबल (सी-अक्ष) अधिकतम गति (आरपीएम) | 300 |
| A-अक्ष अधिकतम गति(आरपीएम) | 100 |
| धुरी शंकु | एचएसके-टी63 |
| अधिकतम. धुरी गति (आर/मिनट) | 15000 |
| मशीन का वजन (टी) | 11 |
तुम्हारी चिंता
हमारी प्रतिबद्धता
01जमा का भुगतान कर दिया - उत्पादन अभी भी निर्धारित नहीं है, और कोई डिलीवरी तिथि निश्चित नहीं है।
✓हम शुरू करने से पहले लिखित रूप में आपके उत्पादन स्लॉट की पुष्टि करते हैं, और प्रत्येक चरण की प्रगति को आप तक पहुंचाते हैं।
02अन्यत्र सस्ता ऑर्डर किया गया - केवल खरीदे गए और बदले गए प्रमुख घटकों को खोजने के लिए।
✓वास्तविक घटक और इन-हाउस उत्पादन, प्रेषण से पहले साझा किए गए निरीक्षण डेटा के साथ।
03दस्तावेज़ों, परमिटों या दोहरे उपयोग वाले निर्यात नियंत्रण को लेकर सीमा पर रुका हुआ सामान।
✓एक इन-हाउस सीमा शुल्क टीम और अनुपालन दोहरे उपयोग वाली फाइलिंग - यह हमारा दैनिक कार्य है।
04रोलेड बुकिंग, अचानक गंतव्य शुल्क, पारगमन में मशीनें क्षतिग्रस्त या जंग लगी।
✓सावधानीपूर्वक पैकिंग और लॉजिस्टिक्स प्रबंधन - और जब कुछ गलत होता है, तो हम आपको पहले बताते हैं।
05मशीन खराब, कोई नहीं पहुंच रहा, स्पेयर पार्ट्स महीनों दूर।
✓पता लगाने योग्य रिकॉर्ड के साथ 24 घंटे की प्रतिक्रिया, और टोकरे में एक मानक स्पेयर-पार्ट किट।
06निर्णय के लिए प्रयास किया गया - लेकिन जो प्रश्न महत्वपूर्ण हैं उनका उत्तर कभी नहीं दिया जाता।
✓आप जो पूछते हैं हम उसका उत्तर देते हैं, और केवल प्रमुख मील के पत्थर पर ही पहुंचते हैं - कोई स्पैम नहीं, कोई पीछा नहीं।
07यह नहीं बता सकता कि यह कोटेशन के पीछे असली फैक्ट्री है, या कोई बिचौलिया।
✓1,000+ कर्मचारी और 220,000㎡ फैक्ट्री - किसी भी समय आएं और हमें व्यक्तिगत रूप से सत्यापित करें।
अपने आवेदन के लिए एक कोटेशन प्राप्त करें
क्या आपको अपनी उत्पादन लाइन से मेल खाने वाली CNC मशीन की आवश्यकता है? हमें अपने भाग के चित्र और बैच का आकार भेजें, और हमारे इंजीनियर उपयुक्त मॉडल, टूलींग और फिक्स्चर सेटअप की अनुशंसा करेंगे।
Handemo CNC पर sales1@handemocnc.com या व्हाट्सएप +86 135 6320 3038 पर संपर्क करें। आप यहां जांच भेज सकते हैं भी कर सकते हैं।
अक्सर पूछे जाने वाले प्रश्न
अक्सर पूछे जाने वाले प्रश्नों
इस मशीन के लिए न्यूनतम ऑर्डर मात्रा क्या है?
हम 1 यूनिट से ऑर्डर स्वीकार करते हैं। प्रत्येक मशीन को पूर्ण गुणवत्ता निरीक्षण के साथ ऑर्डर करने के लिए निर्मित किया जाता है, और लीड समय मॉडल और अनुकूलन आवश्यकताओं पर निर्भर करता है। वर्तमान लीड समय के लिए हमारी बिक्री टीम से संपर्क करें।
क्या मशीन को मेरे एप्लिकेशन के लिए अनुकूलित किया जा सकता है?
हाँ। Handemo स्पिंडल विकल्प, CNC नियंत्रण प्रणाली (फैनुक, सीमेंस, जीएसके या अन्य), स्वचालन एकीकरण, 4th/5th अक्ष कॉन्फ़िगरेशन, चिप कन्वेयर और विशेष टूलींग सहित अनुकूलन प्रदान करता है। हमें अपनी वर्कपीस आवश्यकताएं बताएं और हम सर्वोत्तम कॉन्फ़िगरेशन का प्रस्ताव देंगे।
क्या आप स्थापना और प्रशिक्षण प्रदान करते हैं?
हाँ। हम ऑन-साइट इंस्टॉलेशन और कमीशनिंग, ऑपरेटर प्रशिक्षण और तकनीकी दस्तावेज़ीकरण प्रदान करते हैं। डिलीवरी के बाद समस्या निवारण और अनुकूलन के लिए रिमोट वीडियो समर्थन भी उपलब्ध है।
आपकी वारंटी नीति क्या है?
मानक वारंटी मशीन टूल को इंस्टॉलेशन से 12 महीने तक कवर करती है, जिसमें स्पेयर पार्ट्स का समर्थन भी शामिल है। विस्तारित वारंटी और निवारक रखरखाव कार्यक्रम अनुरोध पर उपलब्ध हैं।
आप मशीन कैसे शिप करते हैं और डिलीवरी में कितना समय लगता है?
हम पेशेवर पैकिंग के साथ कंटेनर या ब्रेक-बल्क शिपिंग द्वारा दुनिया भर में निर्यात करते हैं। डिलीवरी का समय गंतव्य देश और ऑर्डर किए गए मॉडल पर निर्भर करता है। हमारी निर्यात टीम सीमा शुल्क दस्तावेज़ीकरण सहित संपूर्ण लॉजिस्टिक्स प्रक्रिया का प्रबंधन करती है।
क्या मैं ऑर्डर देने से पहले Handemo फ़ैक्टरी का दौरा कर सकता हूँ?
निश्चित रूप से। मशीन निरीक्षण, कटिंग परीक्षण और आमने-सामने चर्चा के लिए शेडोंग, चीन में हमारे कारखाने में आने के लिए ग्राहकों का स्वागत है। हम नियमित रूप से 150 से अधिक देशों के अंतर्राष्ट्रीय ग्राहकों की मेजबानी करते हैं।
