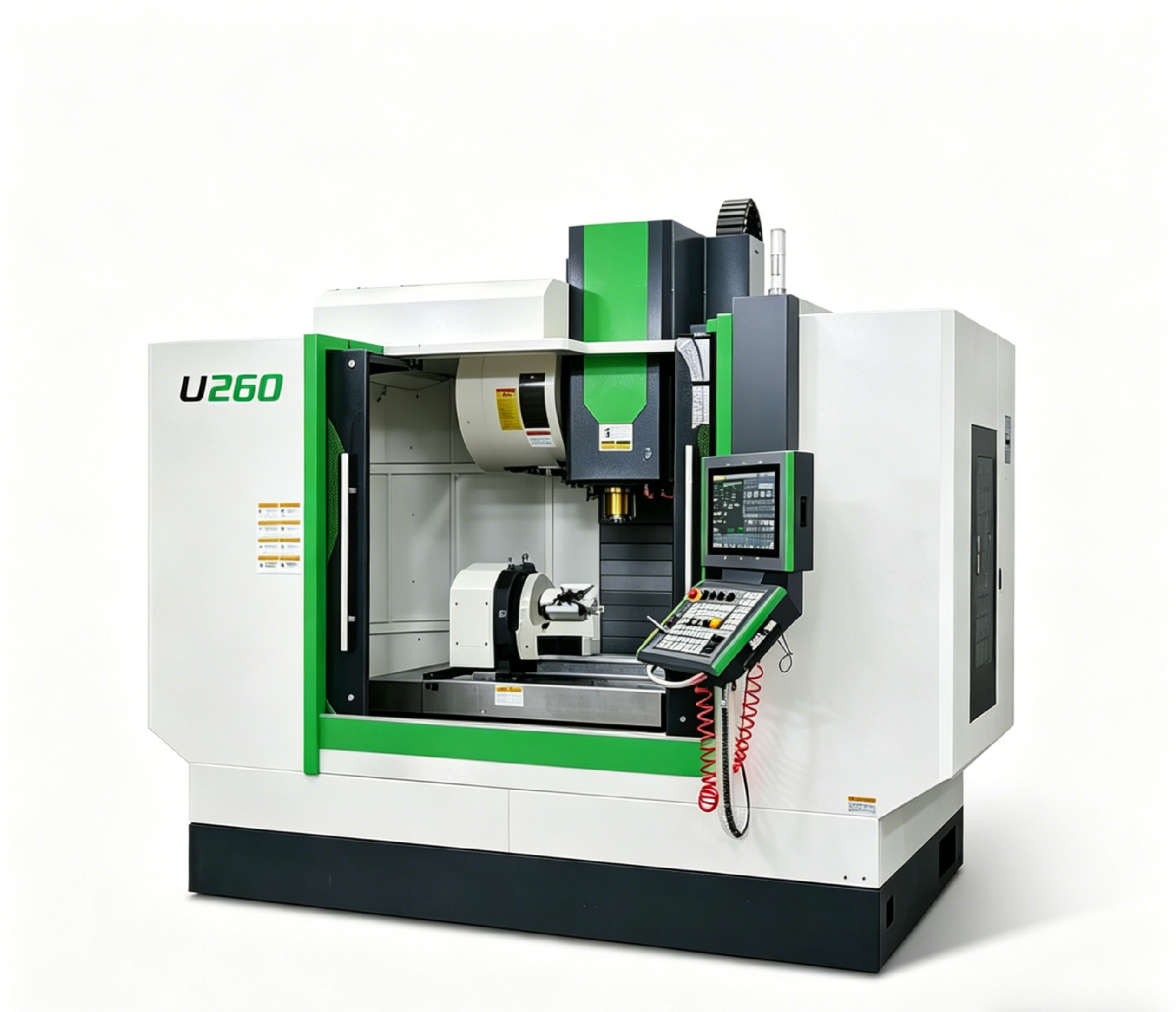

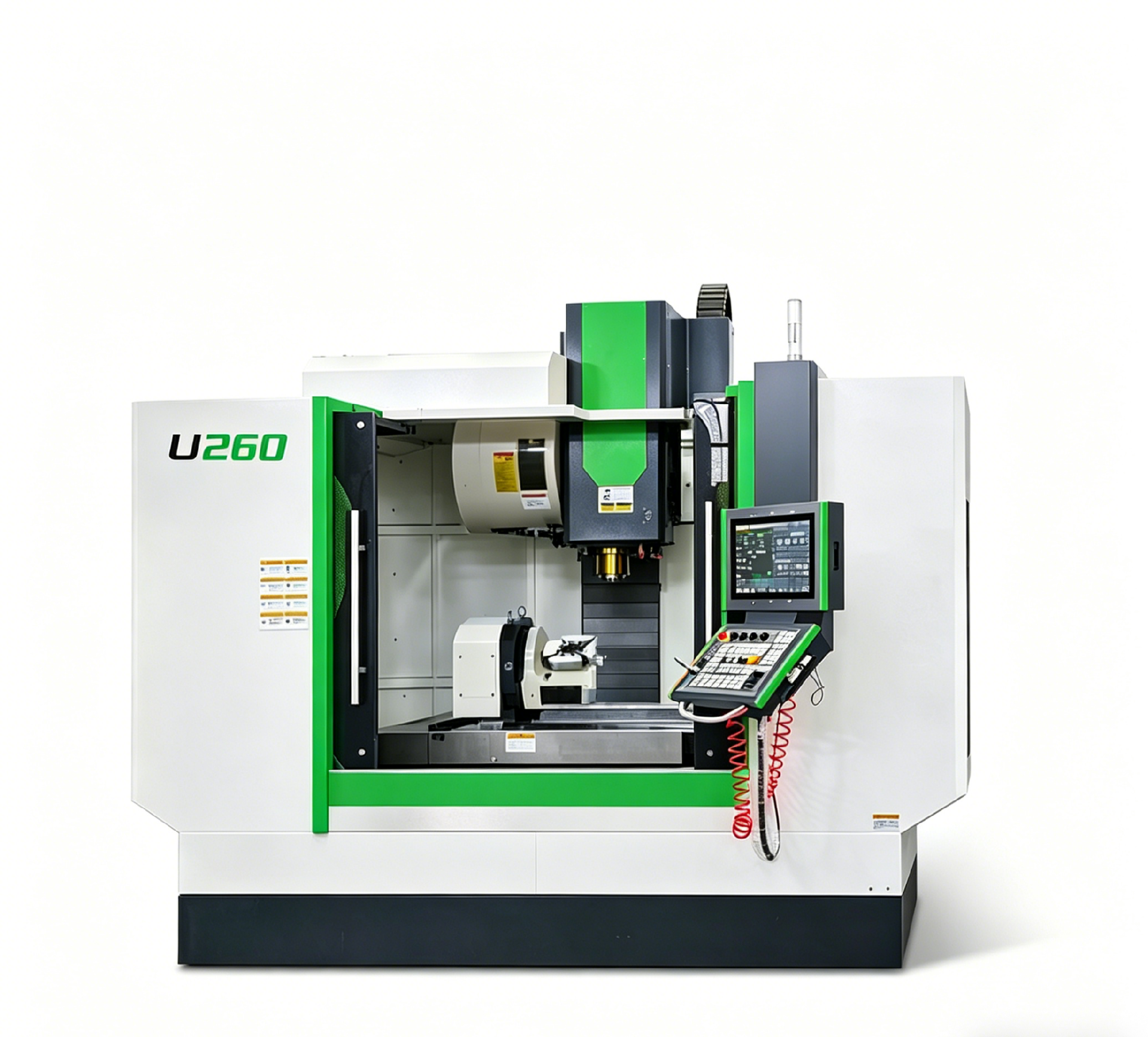

U260 कॉम्पैक्ट 5-एक्सिस मशीनिंग सेंटर
5-एक्सिस मशीनिंग केंद्र / कॉम्पैक्ट 5-एक्सिस मशीनिंग केंद्र
तकनीकी विशिष्टताएँ
उत्पाद विवरण पैरामीटर
प्रमुख विशेषताऐं
छोटे पदचिह्न, 850 x 600 x 600 मिमी यात्राएँ
U260 एक 380 x 300 मिमी मशीनिंग रेंज के साथ 850 / 600 / 600 मिमी कार्य आवरण को कवर करता है, इसलिए यह उस यात्रा को छोड़े बिना एक सेल या एक छोटी खाड़ी में गिर जाता है जिसकी अधिकांश मोल्ड आवेषण और छोटे आवासों को आवश्यकता होती है।
दोहरी डायरेक्ट-ड्राइव रोटरी टेबल
50 मिमी छेद वाली 260 मिमी फ़्लैंज टेबल 80 किलोग्राम तक वजन उठाती है। दोनों एक्सिस डायरेक्ट ड्राइव हैं, इसलिए पहनने के लिए कोई वर्म गियर नहीं है और इंडेक्सिंग लंबे समय तक उत्पादन के दौरान सुसंगत रहती है।
12,000 आरपीएम पर 11 किलोवाट डायरेक्ट-ड्राइव स्पिंडल
मैकेनिकल स्पिंडल BBT40 होल्डर पर 11 किलोवाट आउटपुट के साथ 12,000 आरपीएम तक चलता है। इसमें छोटे से मध्यम कटर के साथ एल्यूमीनियम, पीतल और हल्के स्टील का काम शामिल है।
तेज़ ए और सी एक्सिस के साथ 24 मीटर/मिनट रैपिड्स
एक्स, वाई और जेड पर तीव्र ट्रैवर्स 24 मीटर/मिनट तक पहुंचता है, जबकि ए और सी अक्ष सूचकांक 150 आरपीएम और 300 आरपीएम पर होता है। कटिंग फ़ीड 10 मीटर/मिनट रैखिक है और सी अक्ष पर 10,000 मिमी/मिनट तक है, जो मल्टी-फ़ीचर भागों पर गैर-कट समय को कम रखता है।
प्राथमिक अनुप्रयोग
U260 छोटे, उच्च-मिश्रण कार्य के लिए उपयुक्त है जिसे मशीन से पूरा निकालना होता है:
- छोटे मोल्ड इंसर्ट और इलेक्ट्रोड होल्डर जिन्हें अंडरकट और साइड-वॉल एक्सेस की आवश्यकता होती है।
- स्टेनलेस स्टील और टाइटेनियम में दंत चिकित्सा और चिकित्सा उपकरण भाग।
- कनेक्टर बॉडी, वाल्व स्पूल और छोटे द्रव-शक्ति घटक।
- जॉब-शॉप बैच जहां एक 5-अक्ष सेटअप दो या तीन 3-अक्ष संचालन को प्रतिस्थापित करता है।
U260 क्यों चुनें?
जब भाग छोटा हो लेकिन ज्यामिति सरल न हो तो U260 चुनें। यह Handemo रेंज में पांच-अक्ष कार्य के लिए प्रवेश बिंदु है, और यह अपनी नियंत्रण और टूलींग भाषा को बाकी लाइन के साथ साझा करता है, इसलिए ऑपरेटर नई सीखने की अवस्था के बिना मशीनों पर चलते हैं। यदि आपके हिस्से बड़े हैं, तो U400 तक कदम बढ़ाएं। यदि उसी हिस्से को भी मोड़ने की आवश्यकता है, तो एक मिल-टर्न मशीन आमतौर पर दो अलग-अलग सेटअपों को हरा देगी।
उत्पाद पैरामीटर
| मशीन मॉडल: U260 |
1.1 एक्स-अक्ष यात्रा: 850 मिमी 1.2 वाई-अक्ष यात्रा: 600 मिमी 1.3 जेड-अक्ष यात्रा: 600 मिमी 1.4 मशीनिंग रेंज: 380*300 |
| रोटरी टेबल (दोहरी प्रत्यक्ष ड्राइव) 2.1 बढ़ते निकला हुआ किनारा व्यास: Φ260 2.2 केंद्र छेद / छेद के माध्यम से व्यास: Φ50 2.3 अधिकतम भार क्षमता: 80 किग्रा 2.4 व्यास：150मिमी |
| डायरेक्ट-ड्राइव मैकेनिकल स्पिंडल 3.1 अधिकतम गति: 12000आरपीएम 3.2 आउटपुट पावर: 11 किलोवाट 3.3 उपकरण धारक प्रकार: बीबीटी40 |
| त्वरित ट्रावर्स 4.1 एक्स, वाई, जेड गति: 24 मीटर/मिनट 4.1.2 ए-अक्ष गति: 150आरपीएम 4.1.3 सी-अक्ष गति: 300आरपीएम |
| फ़ीडरेट में कटौती 5.1 एक्स, वाई, जेड गति: 10 मीटर/मिनट 5.2 ए-अक्ष गति: 4000 मिमी/मिनट 5.3 सी-अक्ष गति:10000मिमी/मिनट |
तुम्हारी चिंता
हमारी प्रतिबद्धता
01जमा का भुगतान कर दिया - उत्पादन अभी भी निर्धारित नहीं है, और कोई डिलीवरी तिथि निश्चित नहीं है।
✓हम शुरू करने से पहले लिखित रूप में आपके उत्पादन स्लॉट की पुष्टि करते हैं, और प्रत्येक चरण की प्रगति को आप तक पहुंचाते हैं।
02अन्यत्र सस्ता ऑर्डर किया गया - केवल खरीदे गए और बदले गए प्रमुख घटकों को खोजने के लिए।
✓वास्तविक घटक और इन-हाउस उत्पादन, प्रेषण से पहले साझा किए गए निरीक्षण डेटा के साथ।
03दस्तावेज़ों, परमिटों या दोहरे उपयोग वाले निर्यात नियंत्रण को लेकर सीमा पर रुका हुआ सामान।
✓एक इन-हाउस सीमा शुल्क टीम और अनुपालन दोहरे उपयोग वाली फाइलिंग - यह हमारा दैनिक कार्य है।
04रोलेड बुकिंग, अचानक गंतव्य शुल्क, पारगमन में मशीनें क्षतिग्रस्त या जंग लगी।
✓सावधानीपूर्वक पैकिंग और लॉजिस्टिक्स प्रबंधन - और जब कुछ गलत होता है, तो हम आपको पहले बताते हैं।
05मशीन खराब, कोई नहीं पहुंच रहा, स्पेयर पार्ट्स महीनों दूर।
✓पता लगाने योग्य रिकॉर्ड के साथ 24 घंटे की प्रतिक्रिया, और टोकरे में एक मानक स्पेयर-पार्ट किट।
06निर्णय के लिए प्रयास किया गया - लेकिन जो प्रश्न महत्वपूर्ण हैं उनका उत्तर कभी नहीं दिया जाता।
✓आप जो पूछते हैं हम उसका उत्तर देते हैं, और केवल प्रमुख मील के पत्थर पर ही पहुंचते हैं - कोई स्पैम नहीं, कोई पीछा नहीं।
07यह नहीं बता सकता कि यह कोटेशन के पीछे असली फैक्ट्री है, या कोई बिचौलिया।
✓1,000+ कर्मचारी और 220,000㎡ फैक्ट्री - किसी भी समय आएं और हमें व्यक्तिगत रूप से सत्यापित करें।
अपने आवेदन के लिए एक कोटेशन प्राप्त करें
क्या आपको अपनी उत्पादन लाइन से मेल खाने वाली CNC मशीन की आवश्यकता है? हमें अपने भाग के चित्र और बैच का आकार भेजें, और हमारे इंजीनियर उपयुक्त मॉडल, टूलींग और फिक्स्चर सेटअप की अनुशंसा करेंगे।
Handemo CNC पर sales1@handemocnc.com या व्हाट्सएप +86 135 6320 3038 पर संपर्क करें। आप यहां जांच भेज सकते हैं भी कर सकते हैं।
अक्सर पूछे जाने वाले प्रश्न
अक्सर पूछे जाने वाले प्रश्नों
इस मशीन के लिए न्यूनतम ऑर्डर मात्रा क्या है?
हम 1 यूनिट से ऑर्डर स्वीकार करते हैं। प्रत्येक मशीन को पूर्ण गुणवत्ता निरीक्षण के साथ ऑर्डर करने के लिए निर्मित किया जाता है, और लीड समय मॉडल और अनुकूलन आवश्यकताओं पर निर्भर करता है। वर्तमान लीड समय के लिए हमारी बिक्री टीम से संपर्क करें।
क्या मशीन को मेरे एप्लिकेशन के लिए अनुकूलित किया जा सकता है?
हाँ। Handemo स्पिंडल विकल्प, CNC नियंत्रण प्रणाली (फैनुक, सीमेंस, जीएसके या अन्य), स्वचालन एकीकरण, 4th/5th अक्ष कॉन्फ़िगरेशन, चिप कन्वेयर और विशेष टूलींग सहित अनुकूलन प्रदान करता है। हमें अपनी वर्कपीस आवश्यकताएं बताएं और हम सर्वोत्तम कॉन्फ़िगरेशन का प्रस्ताव देंगे।
क्या आप स्थापना और प्रशिक्षण प्रदान करते हैं?
हाँ। हम ऑन-साइट इंस्टॉलेशन और कमीशनिंग, ऑपरेटर प्रशिक्षण और तकनीकी दस्तावेज़ीकरण प्रदान करते हैं। डिलीवरी के बाद समस्या निवारण और अनुकूलन के लिए रिमोट वीडियो समर्थन भी उपलब्ध है।
आपकी वारंटी नीति क्या है?
मानक वारंटी मशीन टूल को इंस्टॉलेशन से 12 महीने तक कवर करती है, जिसमें स्पेयर पार्ट्स का समर्थन भी शामिल है। विस्तारित वारंटी और निवारक रखरखाव कार्यक्रम अनुरोध पर उपलब्ध हैं।
आप मशीन कैसे शिप करते हैं और डिलीवरी में कितना समय लगता है?
हम पेशेवर पैकिंग के साथ कंटेनर या ब्रेक-बल्क शिपिंग द्वारा दुनिया भर में निर्यात करते हैं। डिलीवरी का समय गंतव्य देश और ऑर्डर किए गए मॉडल पर निर्भर करता है। हमारी निर्यात टीम सीमा शुल्क दस्तावेज़ीकरण सहित संपूर्ण लॉजिस्टिक्स प्रक्रिया का प्रबंधन करती है।
क्या मैं ऑर्डर देने से पहले Handemo फ़ैक्टरी का दौरा कर सकता हूँ?
निश्चित रूप से। मशीन निरीक्षण, कटिंग परीक्षण और आमने-सामने चर्चा के लिए शेडोंग, चीन में हमारे कारखाने में आने के लिए ग्राहकों का स्वागत है। हम नियमित रूप से 150 से अधिक देशों के अंतर्राष्ट्रीय ग्राहकों की मेजबानी करते हैं।
