बॉक्स तरीके बनाम रैखिक गाइड: कैसे चुनें

दो मशीनिस्टों से पूछें कि क्या मशीन में बॉक्स वेज़ या लीनियर गाइड होने चाहिए और आपको दो आश्वस्त, विपरीत उत्तर मिलेंगे। दोनों सही हैं, क्योंकि सवाल यह नहीं है कि कौन सा बेहतर है। यह वह है जो मेज पर काम से मेल खाता है। ढलाई में गहरे बाधित मार्गों को काटने वाली एक दुकान को नमी और कठोरता की आवश्यकता होती है। छोटे उपकरणों के साथ गति से एल्यूमीनियम चलाने वाली दुकान को त्वरण और कम घर्षण की आवश्यकता होती है। यह आलेख बताता है कि प्रत्येक प्रकार कैसे व्यवहार करता है, जहां प्रत्येक व्यक्ति अपनी लागत अर्जित करता है, और मिश्रित व्यवस्थाएं जो आधुनिक मशीनिंग केंद्रों पर आम हैं।

▶वीडियो

एक गाइड सिस्टम को क्या करना होगा

गाइड सिस्टम टेबल या कॉलम को ले जाता है, उसे एक सीधी रेखा पर रखता है, और काटने वाले बल का प्रतिरोध करता है जो उसे उस रेखा से दूर धकेलने की कोशिश कर रहा है। इसे स्लाइड को उठने, मुड़ने या बकबक किए बिना ऐसा करना होगा। बाकी सब कुछ - गति, जीवन, रखरखाव - इस बात पर निर्भर करता है कि मशीन उस आवश्यकता को पूरा करने के लिए कैसे बनाई गई है।

दो नंबर सबसे ज्यादा मायने रखते हैं. पहली कठोरता है: किसी दिए गए बल के तहत स्लाइड कितनी दूर तक विक्षेपित होती है। दूसरा है अवमंदन: एक बार शुरू होने पर कंपन कितनी जल्दी ख़त्म हो जाता है। उच्च कठोरता लेकिन खराब नमी वाला एक गाइड सिस्टम स्थिर भार के तहत स्थिति बनाए रखेगा और भारी बाधित कट में भी बकबक करेगा।

बॉक्स तरीके

बॉक्स वे एक हाथ से खुरची हुई या जमीन पर फिसलने वाली सतह होती है, जो आमतौर पर कच्चा लोहा होती है, कभी-कभी कठोर होती है और कभी-कभी कम-घर्षण सामग्री जैसे टरसाइट या कांस्य से भरे पॉलिमर के साथ पंक्तिबद्ध होती है। टेबल या कॉलम एक चौड़े, सपाट संपर्क चेहरे पर चलता है, और भार मुट्ठी भर रोलिंग संपर्कों के बजाय एक बड़े क्षेत्र में फैला होता है। बॉक्स वेज़ को स्लाइड वेज़ या हार्ड वेज़ भी कहा जाता है, और शब्दावली क्षेत्रों के बीच बदलती रहती है।

फायदे वास्तविक हैं. बड़ा संपर्क क्षेत्र हर दिशा में उच्च कठोरता देता है, जिसमें घुमाने की दिशा भी शामिल है जिसे रोलिंग गाइड कम अच्छी तरह से संभालते हैं। कम-घर्षण अस्तर पर कच्चा लोहा कंपन को दृढ़ता से नम करता है, यही कारण है कि एक बॉक्स वे मशीन भारी कट में शांत ध्वनि करती है। रोलिंग तत्वों की तुलना में बॉक्स तरीके बाधित कटिंग, हार्ड स्केल और रफ कास्टिंग से बेहतर तरीके से बचे रहते हैं, जिन्हें रेल पर अपना रास्ता खोजने वाली चिप द्वारा डेंट किया जा सकता है।

व्यापार-बंद घर्षण और गति हैं। एक स्लाइडिंग मार्ग को निरंतर स्नेहन की आवश्यकता होती है और यह घर्षण के कारण ड्राइव बल का कुछ हिस्सा खो देता है, इसलिए तीव्र ट्रैवर्स दर और त्वरण समान आकार के रोलिंग सिस्टम की तुलना में कम होते हैं। इस पर अधिक बार ध्यान देने की भी आवश्यकता होती है, और यह लंबे समय तक खराब रहता है और अंततः इसे फिर से स्क्रैप करने या फिर से फिट करने की आवश्यकता होती है।

रैखिक मार्गदर्शिकाएँ

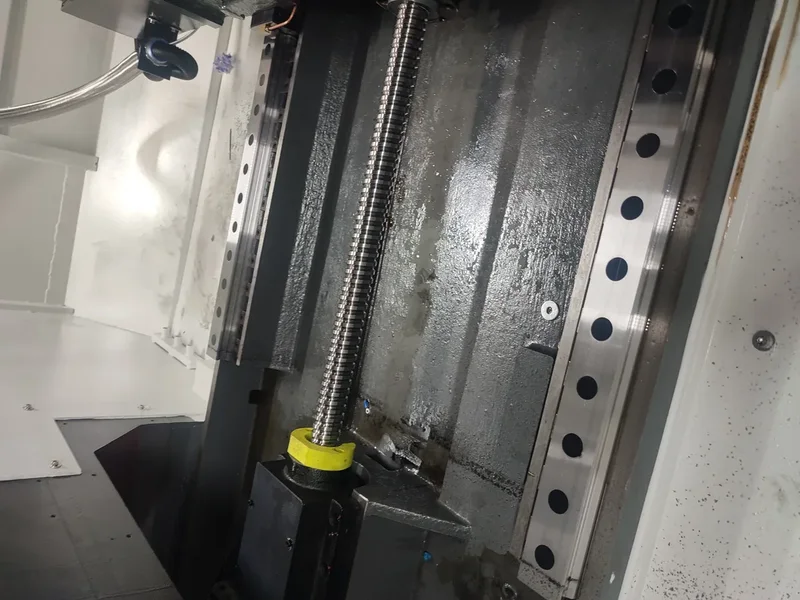

एक रैखिक गाइड एक कठोर रेल है जिसमें रोलिंग तत्व - गेंदें या रोलर्स - रेल और एक ब्लॉक के बीच चलते हैं। एक रीसर्क्युलेटिंग बेयरिंग एक स्लाइडिंग सतह के बजाय रोलिंग तत्वों के माध्यम से भार वहन करता है। क्योंकि संपर्क लुढ़क रहा है, घर्षण कम और सुसंगत है, जिसका अर्थ है कि अक्ष तेजी से गति कर सकता है और छड़ी-फिसलने की स्थिति खोए बिना उच्च फ़ीड दर बनाए रख सकता है।

फायदे गति, सटीकता और कम रखरखाव हैं। प्रीलोडेड ब्लॉक लगभग सभी क्लीयरेंस को हटा देते हैं, इसलिए स्लाइड छोटी चाल में भी ड्राइव का बारीकी से अनुसरण करती है। रेल और ब्लॉक को लंबे, अनुमानित जीवन के साथ एक मिलान असेंबली के रूप में खरीदा जाता है, और स्नेहन को फिल्म के रूप में मॉनिटर करने के बजाय केवल टॉपिंग की आवश्यकता होती है।

समझौते में नरमी और दुरुपयोग के प्रति सहनशीलता शामिल है। एक रोलिंग संपर्क में एक छोटा संपर्क क्षेत्र होता है, इसलिए एक रैखिक गाइड तुलनीय आकार के एक अच्छी तरह से बनाए गए बॉक्स तरीके की तुलना में एक ही बल के तहत अधिक विक्षेपित होता है, और यह कंपन को खराब रूप से कम करता है। गिरे हुए हिस्से या फँसी हुई चिप से रेल में सेंध एक स्थायी दोष है जो धुरी में उभार के रूप में दिखाई देता है। इस कारण से लीनियर गाइड को आमतौर पर कवर, धौंकनी या वे वाइपर से संरक्षित किया जाता है, और मशीन को बॉक्स वे मशीन की तुलना में साफ रखा जाता है।

मिश्रित व्यवस्था

कई मशीनिंग केंद्र एक या दूसरे नहीं हैं। एक आम लेआउट उस अक्ष पर बॉक्स तरीके डालता है जो सबसे भारी कटिंग लोड लेता है - अक्सर Z, क्योंकि वह वह जगह है जहां कॉलम या स्पिंडल हेड को सबसे कठिन धक्का दिया जाता है - और उन अक्षों पर रैखिक गाइड जहां गति अधिक मायने रखती है। वह व्यवस्था वहां अवमंदन खरीदती है जहां कटौती इसकी मांग करती है और जहां चक्र समय इसकी मांग करता है वहां त्वरण खरीदता है।

चुनाव मशीन के बाकी हिस्सों से भी चलता है। बॉक्स तरीके एक भारी संरचना और स्लाइडिंग घर्षण के लिए एक ड्राइव आकार का सुझाव देते हैं। रैखिक गाइड एक हल्की संरचना, तेज़ ड्राइव और चिप और शीतलक सुरक्षा पर अधिक ध्यान देने का सुझाव देते हैं। एक मशीन को समग्र रूप से डिज़ाइन किया गया है, और एक सिस्टम को दूसरे से बदलना कोई समान परिवर्तन नहीं है।

हम वास्तविक नौकरी का निर्णय कैसे लेते हैं

चार प्रश्न अधिकांश कार्यों को शीघ्रता से हल करते हैं। सामग्री क्या है - भारी, बाधित उपकरण भार को धकेलने वाला कच्चा लोहा और स्टील, या छोटे उपकरणों के साथ उच्च गति पर एल्यूमीनियम और प्लास्टिक? कट की गहराई क्या मायने रखती है - एक पास को रफ करना या कई को? चक्र में कितने चेहरे और उपकरण हैं, तो कितनी तेज़ गति बर्बाद हो जाती है? और उस हिस्से को पकड़ना कितना कठिन है, क्योंकि जिस हिस्से तक धीरे से जाना होता है वह कम-कंपन सेटअप के लिए उपयुक्त होता है।

जहां भाग एक बड़ी कास्टिंग है, कट गहरा है, और फिनिश स्पिंडल गति के बजाय भिगोने से आती है, भारी अक्षों पर बॉक्स तरीके व्यावहारिक उत्तर हैं। जहां हिस्से छोटे होते हैं, सामग्री हल्की होती है, उपकरण छोटे होते हैं, और चक्र समय वह चीज़ होती है जिससे लड़ाई की जाती है, रैखिक गाइड दिन को आगे बढ़ाते हैं। जहां दुकान दोनों बनाती है, वहां एक मिश्रित मशीन या दो अलग-अलग मशीनें आमतौर पर एक समझौते से सस्ती होती हैं।

अक्सर पूछे जाने वाले प्रश्नों

क्या बॉक्स तरीके रैखिक गाइड से बेहतर हैं?

सामान्य तौर पर कोई भी बेहतर नहीं है। बॉक्स तरीके उच्च कठोरता और बहुत बेहतर नमी देते हैं, जो कच्चा लोहा और स्टील में भारी और बाधित कटौती के लिए उपयुक्त होते हैं, और वे अधिक गंदगी वाली दुकान को सहन करते हैं। रैखिक गाइड कम घर्षण, उच्च गति और त्वरण, और अधिक पूर्वानुमानित जीवन देते हैं, जो छोटे उपकरणों के साथ हल्की सामग्री में उच्च गति के काम के लिए उपयुक्त है।

हेवी-ड्यूटी मशीनें अभी भी बॉक्स तरीके का उपयोग क्यों करती हैं?

क्योंकि नमी वह है जो भारी बाधित कट को शांत रखती है। एक बड़ा स्लाइडिंग संपर्क उस कंपन को अवशोषित करता है जिसे एक रोलिंग संपर्क उपकरण पर पारित करेगा, और यह एक गहरे कट से ट्विस्टिंग लोड का प्रतिरोध करता है जो समान आकार के रोलिंग गाइड के साथ हासिल करना कठिन होता है। लागत गति है, जो एक भारी मशीन पर कम मायने रखती है जो तेज़ की बजाय बड़े कट लेती है।

क्या लीनियर गाइड बॉक्स गाइड की तुलना में तेजी से खराब होते हैं?

आम तौर पर नहीं। एक लीनियर गाइड एक रेटेड जीवन के साथ एक सीलबंद असेंबली है, और इसमें स्लाइडिंग घिसाव विकसित नहीं होता है जिसके लिए एक तरह से फिर से स्क्रैप करने की आवश्यकता होती है। यह जो नहीं बचता वह है क्षति: एक क्षतिग्रस्त रेल हमेशा के लिए धुरी बदल देती है। बॉक्स तरीके उस दुकान के प्रति अधिक सहिष्णु हैं जो बेदाग नहीं है, लेकिन लंबे समय तक स्नेहन और समय-समय पर ध्यान देने की आवश्यकता होती है।

क्या किसी मशीन में एक अक्ष पर बॉक्स वे और दूसरे पर रैखिक गाइड हो सकते हैं?

हाँ, और यह आम है. सबसे भारी कटिंग भार वहन करने वाली धुरी पर स्लाइडिंग तरीके डालने और उन धुरी पर रैखिक गाइड लगाने से जहां गति मायने रखती है, मशीन को वहां नमी मिलती है जहां कट की जरूरत होती है और जहां चक्र समय को इसकी आवश्यकता होती है वहां त्वरण मिलता है। मशीन की संरचना और ड्राइव को स्वतंत्र रूप से चुने जाने के बजाय उस संयोजन के आसपास डिज़ाइन किया गया है।

अपने पार्ट्स के लिए सही मशीन चुनना

हमें पुर्जे, सामग्री, कट की गहराई जो आप लेने की उम्मीद करते हैं और जिस चक्र समय के लिए आप लक्ष्य बना रहे हैं, भेजें, और Handemo मशीन लेआउट की सिफारिश करेगा जो फिट बैठता है - जिसमें कौन सी कुल्हाड़ियों को स्लाइडिंग तरीके से ले जाना चाहिए और कौन सी अक्षों को रैखिक गाइड ले जाना चाहिए। संपर्क Handemo CNC | ईमेल: sales1@handemocnc.com | व्हाट्सएप: +86 135 6320 3038
