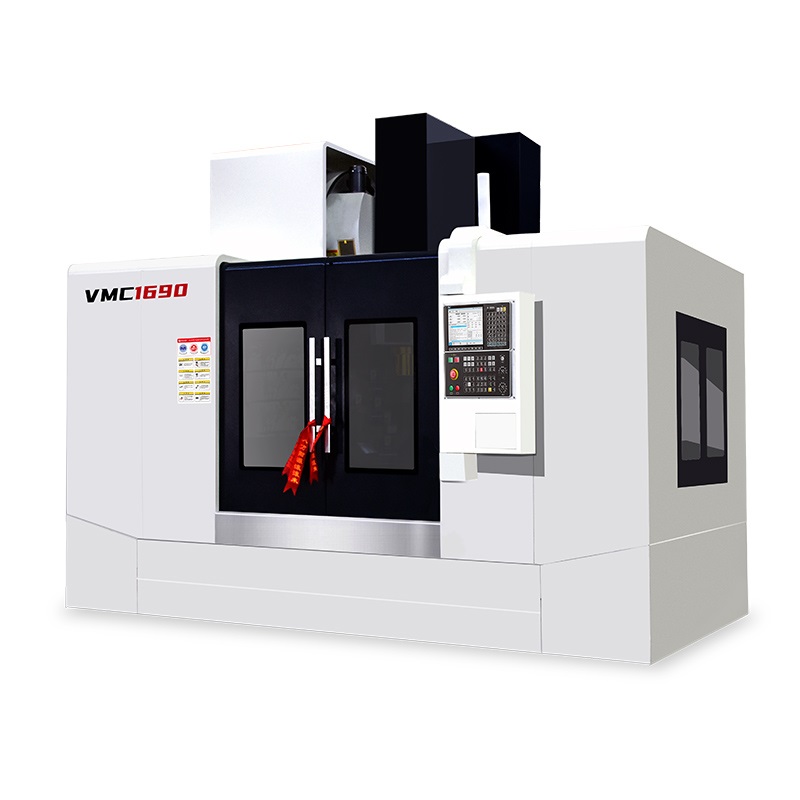

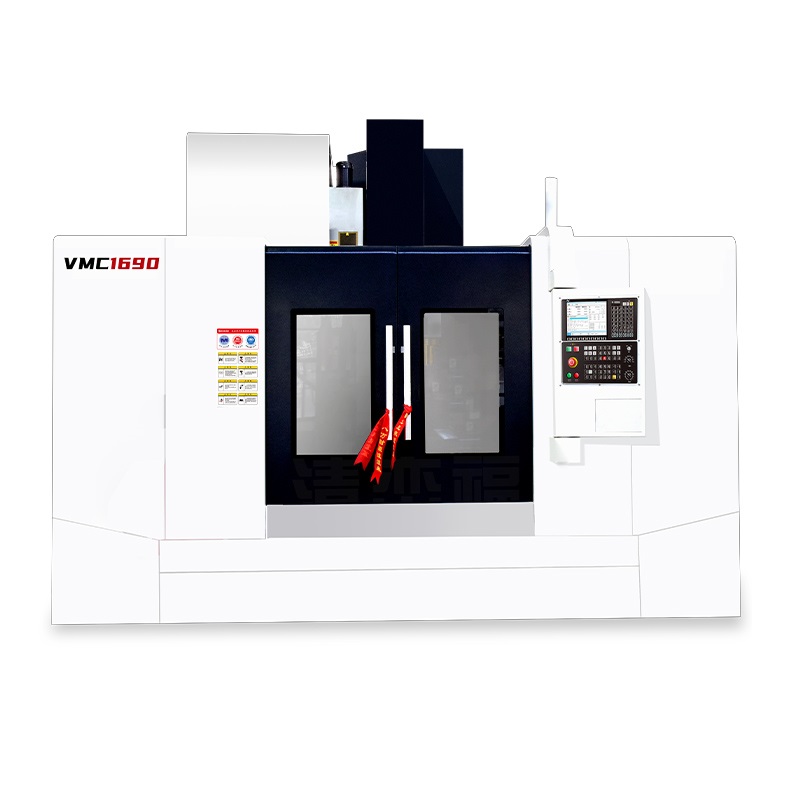

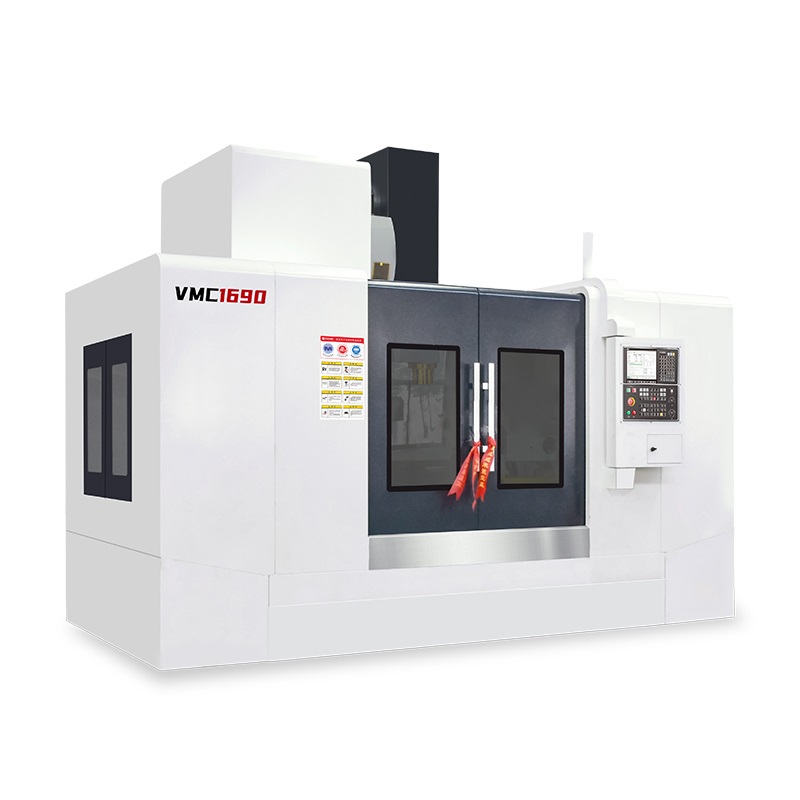

VMC1690 वर्टिकल मशीनिंग सेंटर
लंबवत मशीनिंग केंद्र / हेवी-ड्यूटी वर्टिकल मशीनिंग केंद्र
तकनीकी विशिष्टताएँ
उत्पाद विवरण पैरामीटर
प्रमुख विशेषताऐं

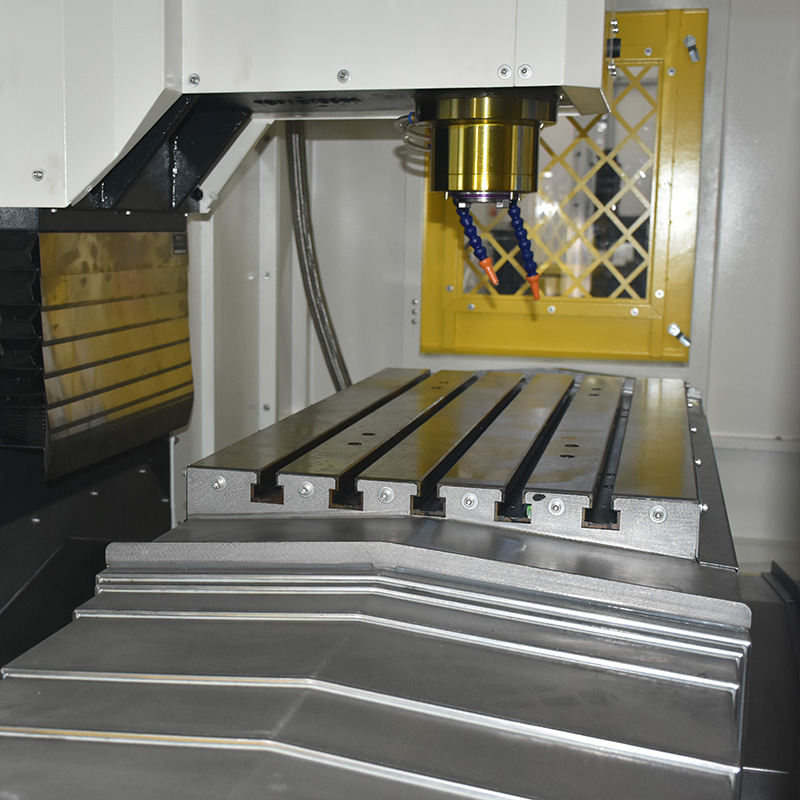

बड़े सांचों के लिए 1600 x 800 मिमी टेबल
1600 x 800 मिमी की 1,500 किलोग्राम की टेबल मोल्ड बेस और डाई प्लेटों को संभालती है जो मध्यम आकार के वीएमसी के लिए बहुत बड़ी हैं। बड़े वर्कपीस दो ऑपरेशनों में विभाजित होने के बजाय एक मशीन पर रहते हैं।
1600 x 900 x 700 मिमी यात्राएँ
X, Y और Z 1600/900/700 मिमी की यात्राएं स्पिंडल को फिक्सचर को चारों ओर घुमाए बिना एक पूर्ण डाई प्लेट को कवर करने देती हैं। टेबल के दूर के छोर पर गहरी जेबें पहुंच योग्य रहती हैं।

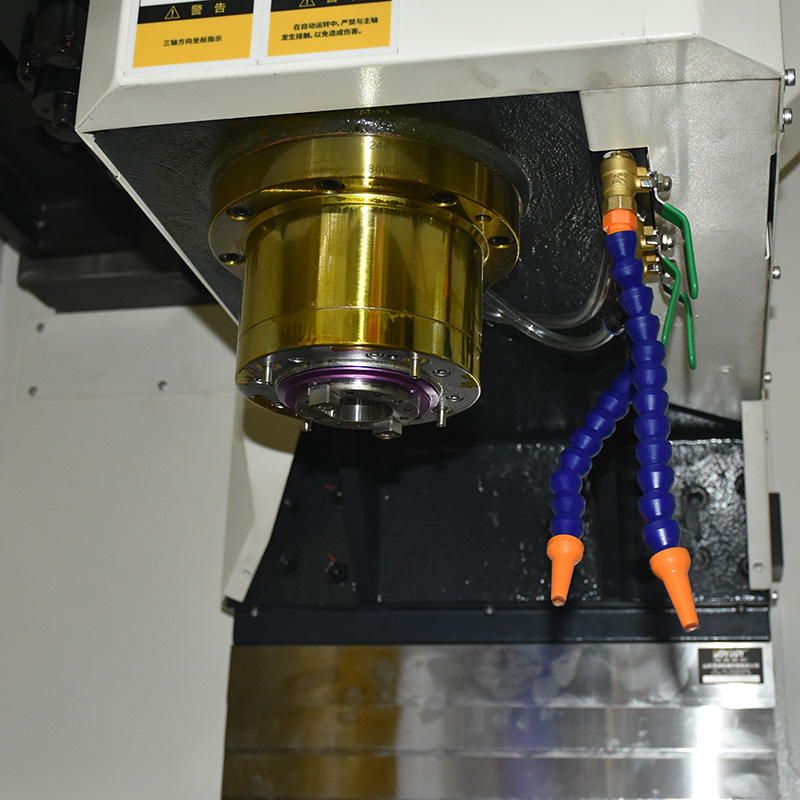

6000 आरपीएम पर बीटी50-190 स्पिंडल
6,000 आरपीएम पर एक बीटी50-190 टेपर कठोर स्टील और कच्चे लोहे में भारी रफिंग के लिए टॉर्क वहन करता है। बड़ा टेपर उपकरण विक्षेपण का भी प्रतिरोध करता है जो गहरी गुहाओं में दिखाई देता है।
X और Y पर 20 मीटर/मिनट रैपिड्स
X और Y 20 मीटर/मिनट की गति से और Z 14 मीटर/मिनट की गति से तीव्र गति से चलते हैं। बड़ी प्लेटों पर जहां उपकरण को जेबों के बीच दूर तक यात्रा करनी होती है, वह गति चक्र के समय को नियंत्रण में रखती है।
प्राथमिक अनुप्रयोग
VMC1690 बड़े, भारी वर्कपीस के लिए बनाया गया है:
- बड़े साँचे के आधार, डाई प्लेट और स्टैम्पिंग डाई।
- भारी मशीन फ्रेम, बिस्तर और स्तंभ।
- निर्माण उपकरण के लिए बड़े ब्रैकेट और संरचनात्मक हिस्से।
- गहरे छिद्रों के साथ कच्चा लोहा और इस्पात के आवास।
VMC1690 क्यों चुनें?
VMC1690 उन वर्कपीस के लिए है जो बड़े और भारी दोनों हैं। इसकी 1,500 किलोग्राम टेबल रेटिंग और BT50-190 स्पिंडल ने इसे मोल्ड और डाई कार्य के लिए VMC1370 से ऊपर रखा है, जबकि एक ऊर्ध्वाधर लेआउट रखा है जो खुले, प्लेट-प्रकार के हिस्सों पर क्षैतिज मशीन की तुलना में लोड करना आसान है। जहां भाग बॉक्स जैसा है और कई चेहरों की आवश्यकता है, HMC आमतौर पर तेज़ होगा।
उत्पाद पैरामीटर
| विशेष विवरण | VMC1690 |
| तालिका का आकार (मिमी) | 1600×800 |
| अधिकतम. वर्कटेबल लोड (किग्रा) | 1500 |
| एक्स-अक्ष यात्रा (मिमी) | 1600 |
| Y-अक्ष यात्रा(मिमी) | 900 |
| Z-अक्ष यात्रा(मिमी) | 700 |
| एक्स-अक्ष तेज़ शिफ्ट गति (एम/मिनट) | 20 |
| वाई-अक्ष तेज़ शिफ्ट गति (एम/मिनट) | 20 |
| Z-अक्ष तेज़ शिफ्ट गति (एम/मिनट) | 14 |
| धुरी शंकु छेद | बीटी50-190 |
| स्पिंडल गति (आरपीएम) | 6000 |
| मशीन का आकार (मिमी) | 4500L*3600W*2800H |
| मशीन का वजन (KG) | 12000 |
तुम्हारी चिंता
हमारी प्रतिबद्धता
01जमा का भुगतान कर दिया - उत्पादन अभी भी निर्धारित नहीं है, और कोई डिलीवरी तिथि निश्चित नहीं है।
✓हम शुरू करने से पहले लिखित रूप में आपके उत्पादन स्लॉट की पुष्टि करते हैं, और प्रत्येक चरण की प्रगति को आप तक पहुंचाते हैं।
02अन्यत्र सस्ता ऑर्डर किया गया - केवल खरीदे गए और बदले गए प्रमुख घटकों को खोजने के लिए।
✓वास्तविक घटक और इन-हाउस उत्पादन, प्रेषण से पहले साझा किए गए निरीक्षण डेटा के साथ।
03दस्तावेज़ों, परमिटों या दोहरे उपयोग वाले निर्यात नियंत्रण को लेकर सीमा पर रुका हुआ सामान।
✓एक इन-हाउस सीमा शुल्क टीम और अनुपालन दोहरे उपयोग वाली फाइलिंग - यह हमारा दैनिक कार्य है।
04रोलेड बुकिंग, अचानक गंतव्य शुल्क, पारगमन में मशीनें क्षतिग्रस्त या जंग लगी।
✓सावधानीपूर्वक पैकिंग और लॉजिस्टिक्स प्रबंधन - और जब कुछ गलत होता है, तो हम आपको पहले बताते हैं।
05मशीन खराब, कोई नहीं पहुंच रहा, स्पेयर पार्ट्स महीनों दूर।
✓पता लगाने योग्य रिकॉर्ड के साथ 24 घंटे की प्रतिक्रिया, और टोकरे में एक मानक स्पेयर-पार्ट किट।
06निर्णय के लिए प्रयास किया गया - लेकिन जो प्रश्न महत्वपूर्ण हैं उनका उत्तर कभी नहीं दिया जाता।
✓आप जो पूछते हैं हम उसका उत्तर देते हैं, और केवल प्रमुख मील के पत्थर पर ही पहुंचते हैं - कोई स्पैम नहीं, कोई पीछा नहीं।
07यह नहीं बता सकता कि यह कोटेशन के पीछे असली फैक्ट्री है, या कोई बिचौलिया।
✓1,000+ कर्मचारी और 220,000㎡ फैक्ट्री - किसी भी समय आएं और हमें व्यक्तिगत रूप से सत्यापित करें।
अपने आवेदन के लिए एक कोटेशन प्राप्त करें
क्या आपको अपनी उत्पादन लाइन से मेल खाने वाली CNC मशीन की आवश्यकता है? हमें अपने भाग के चित्र और बैच का आकार भेजें, और हमारे इंजीनियर उपयुक्त मॉडल, टूलींग और फिक्स्चर सेटअप की अनुशंसा करेंगे।
Handemo CNC पर sales1@handemocnc.com या व्हाट्सएप +86 135 6320 3038 पर संपर्क करें। आप यहां जांच भेज सकते हैं भी कर सकते हैं।
अक्सर पूछे जाने वाले प्रश्न
अक्सर पूछे जाने वाले प्रश्नों
इस मशीन के लिए न्यूनतम ऑर्डर मात्रा क्या है?
हम 1 यूनिट से ऑर्डर स्वीकार करते हैं। प्रत्येक मशीन को पूर्ण गुणवत्ता निरीक्षण के साथ ऑर्डर करने के लिए निर्मित किया जाता है, और लीड समय मॉडल और अनुकूलन आवश्यकताओं पर निर्भर करता है। वर्तमान लीड समय के लिए हमारी बिक्री टीम से संपर्क करें।
क्या मशीन को मेरे एप्लिकेशन के लिए अनुकूलित किया जा सकता है?
हाँ। Handemo स्पिंडल विकल्प, CNC नियंत्रण प्रणाली (फैनुक, सीमेंस, जीएसके या अन्य), स्वचालन एकीकरण, 4th/5th अक्ष कॉन्फ़िगरेशन, चिप कन्वेयर और विशेष टूलींग सहित अनुकूलन प्रदान करता है। हमें अपनी वर्कपीस आवश्यकताएं बताएं और हम सर्वोत्तम कॉन्फ़िगरेशन का प्रस्ताव देंगे।
क्या आप स्थापना और प्रशिक्षण प्रदान करते हैं?
हाँ। हम ऑन-साइट इंस्टॉलेशन और कमीशनिंग, ऑपरेटर प्रशिक्षण और तकनीकी दस्तावेज़ीकरण प्रदान करते हैं। डिलीवरी के बाद समस्या निवारण और अनुकूलन के लिए रिमोट वीडियो समर्थन भी उपलब्ध है।
आपकी वारंटी नीति क्या है?
मानक वारंटी मशीन टूल को इंस्टॉलेशन से 12 महीने तक कवर करती है, जिसमें स्पेयर पार्ट्स का समर्थन भी शामिल है। विस्तारित वारंटी और निवारक रखरखाव कार्यक्रम अनुरोध पर उपलब्ध हैं।
आप मशीन कैसे शिप करते हैं और डिलीवरी में कितना समय लगता है?
हम पेशेवर पैकिंग के साथ कंटेनर या ब्रेक-बल्क शिपिंग द्वारा दुनिया भर में निर्यात करते हैं। डिलीवरी का समय गंतव्य देश और ऑर्डर किए गए मॉडल पर निर्भर करता है। हमारी निर्यात टीम सीमा शुल्क दस्तावेज़ीकरण सहित संपूर्ण लॉजिस्टिक्स प्रक्रिया का प्रबंधन करती है।
क्या मैं ऑर्डर देने से पहले Handemo फ़ैक्टरी का दौरा कर सकता हूँ?
निश्चित रूप से। मशीन निरीक्षण, कटिंग परीक्षण और आमने-सामने चर्चा के लिए शेडोंग, चीन में हमारे कारखाने में आने के लिए ग्राहकों का स्वागत है। हम नियमित रूप से 150 से अधिक देशों के अंतर्राष्ट्रीय ग्राहकों की मेजबानी करते हैं।
